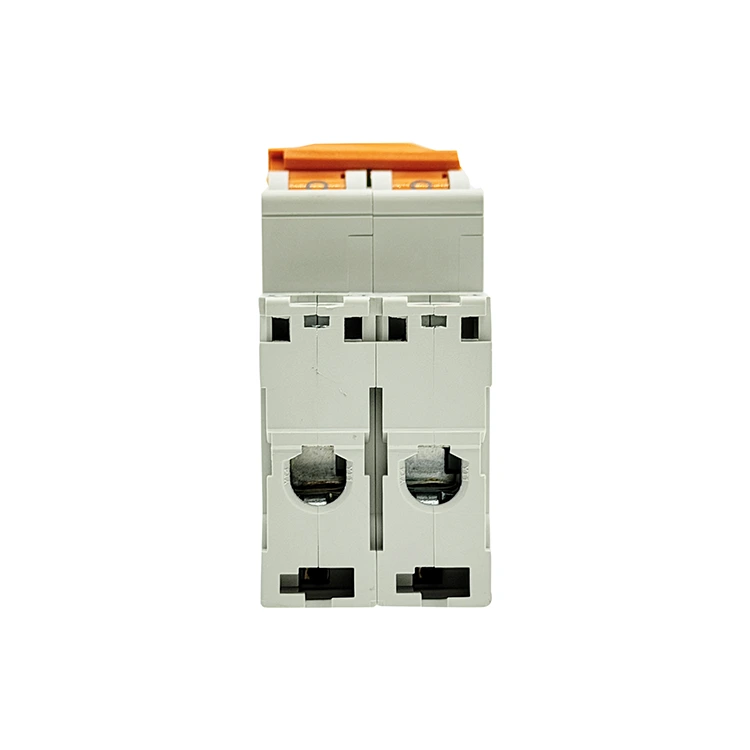

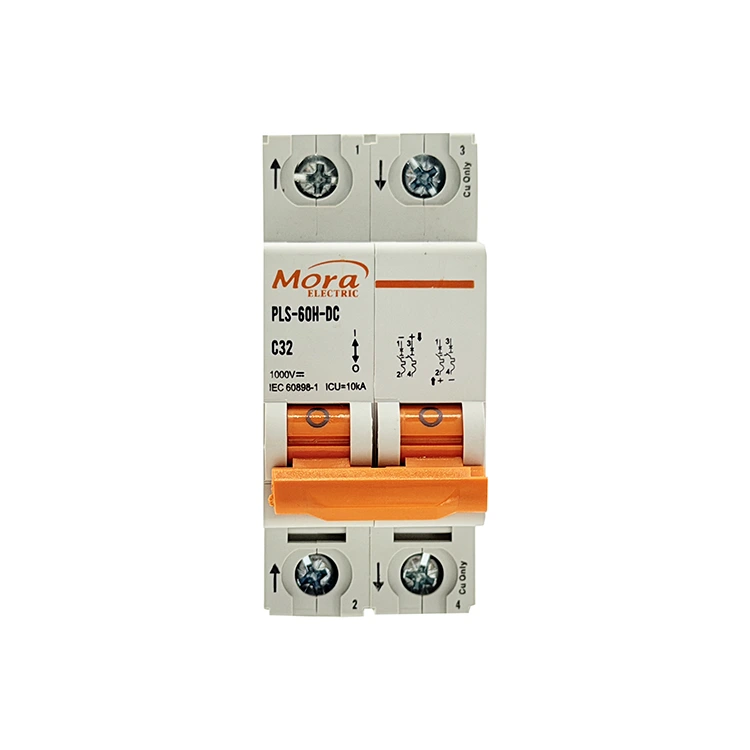

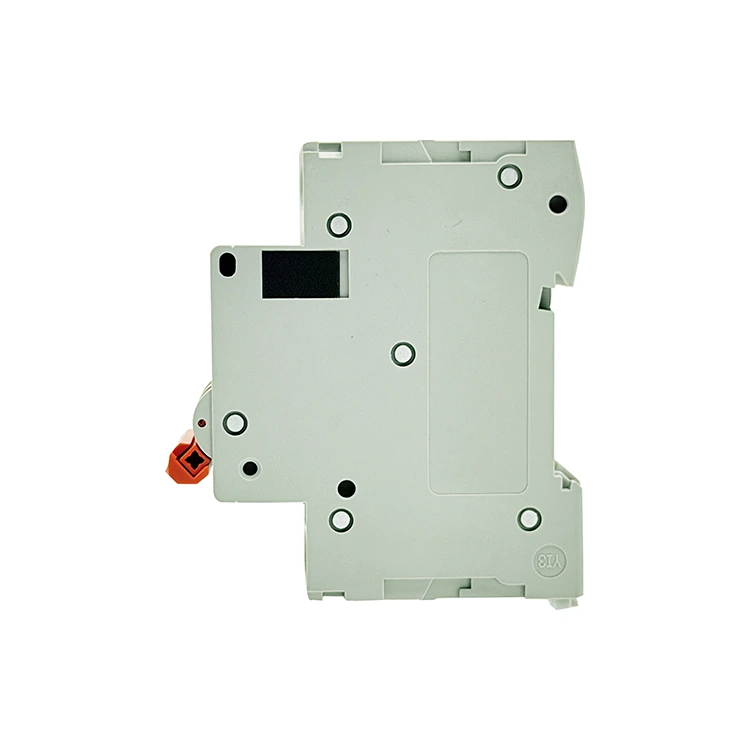

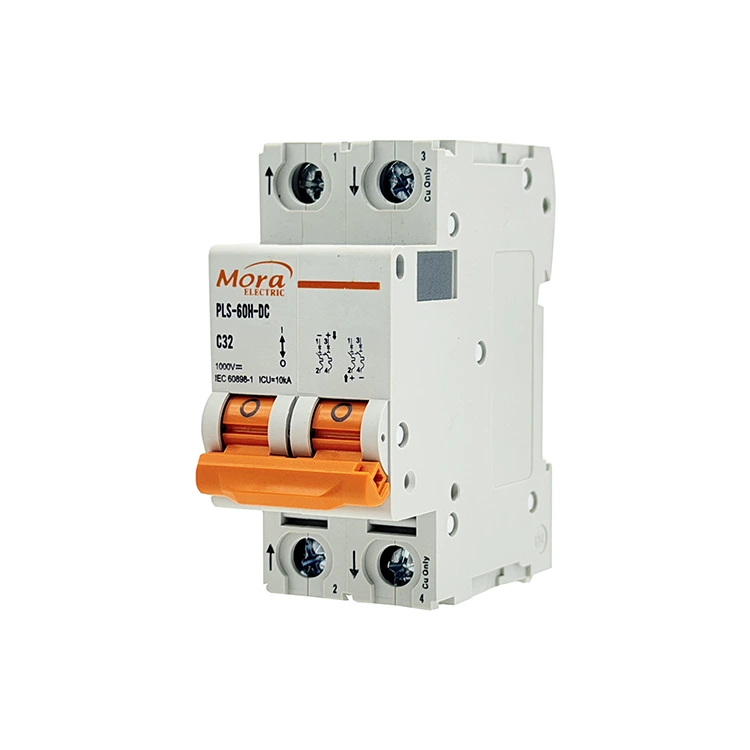

Bộ ngắt mạch DC 2 cực C65

Là nhà máy sản xuất Cầu dao DC 2 cực C65 đáng tin cậy có trụ sở tại Trung Quốc, PUGAO (Mora) sản xuất các công tắc điện áp thấp nhiều cực được thiết kế để ngắt đồng thời cả đường dây dương và dây âm; máy cắt nhiệt từ 2P này hoạt động dựa trên các buồng hồ quang từ kép hàn điểm tự động và công suất cao để xử lý các nhu cầu khắt khe về viễn thông và quang điện.

Định nghĩa kỹ thuật

Bộ ngắt mạch DC 2 cực C65 là một thiết bị an toàn cơ điện tích hợp được chế tạo để quản lý và ngắt các vòng dòng điện một chiều (DC) có điện áp cao hơn lên đến 500V. Trong khi các giải pháp thay thế một cực chỉ làm gián đoạn một phía của đường dây thì cấu hình 2 cực xử lý đồng thời cả dây dẫn dương và dây âm. Sự gián đoạn hai đường dây này cung cấp khả năng cách ly điện hoàn toàn và rất quan trọng đối với các mạng nổi không nối đất.

Bộ ngắt mạch thu nhỏ 2P của chúng tôi liên kết hai cực độc lập bằng cơ chế cắt chung bên trong. Nếu một trong hai cực phát hiện ra lỗi, cả hai đường dây sẽ mở ngay lập tức, ngăn điện áp chạy ngược qua dây dẫn còn lại.

Mảng PV năng lượng mặt trời nổi 500V

Trong các mảng năng lượng mặt trời nơi điện áp hệ thống được tăng lên để tối đa hóa hiệu suất biến tần, việc nối đất đường âm thường là không thực tế. Bộ ngắt mạch DC 2 cực C65 được nối vào đầu ra dương và âm của chuỗi quang điện. Bằng cách cách ly cả hai cực, nó loại bỏ hoàn toàn các nguy cơ điện giật chạm đất trong các vòng bảo trì ban ngày.

Hệ thống lưu trữ năng lượng pin dung lượng cao

Bộ pin công nghiệp và cấu hình lưu trữ năng lượng mặt trời ngoài lưới thường chạy trên thiết lập DC 120V đến 400V. Thiết bị một cực không thể loại bỏ lỗi chạm đất kép trong các mạch này một cách an toàn. Việc triển khai hệ thống 2 cực này đảm bảo rằng hiện tượng đoản mạch ở bất kỳ vị trí nào trong vỏ pin sẽ kích hoạt quá trình tắt máy hoàn toàn và sạch sẽ.

Cơ sở hạ tầng sạc nhanh cho xe điện

Các trạm sạc nhanh thương mại sử dụng đường dẫn DC điện áp cao để truyền năng lượng vào ắc quy xe. Bộ ngắt mạch này hoạt động như một điểm kiểm tra cách ly cục bộ giữa mạch phụ của bộ chỉnh lưu bên trong và dây phân phối chính, cung cấp cho kỹ thuật viên dịch vụ một phương pháp cơ học để cắt tất cả các đường dây điện cùng một lúc.

Thông số kỹ thuật

Các giới hạn hiệu suất và nguyên liệu thô được liệt kê bên dưới được xác minh thông qua bàn làm việc thử nghiệm tự động trên sàn sản xuất của chúng tôi:

Lợi ích kỹ thuật của Bộ ngắt mạch DC 2 cực C65

1. Liên kết chuyến đi đồng bộ hai cực

Khi xảy ra đoản mạch điện áp cao trên một đường ray, điện áp tăng vọt không đối xứng có thể làm hỏng bộ biến tần hoặc máy chủ dữ liệu của bạn. Bộ ngắt mạch DC 2 cực C65 của chúng tôi có thanh ngắt cơ học bên trong liên kết cả hai cực bên trong. Ngay cả khi đoản mạch chỉ xảy ra trên thanh ray dương, liên kết bên trong sẽ buộc cả hai cực mở ra trong vòng 5 mili giây, loại bỏ các vectơ nguy hiểm tiềm ẩn khỏi toàn bộ mạch phụ.

2. Dập tắt hồ quang nam châm vĩnh cửu nối tiếp

Điện áp DC cao hơn tạo ra các hồ quang điện dài hơn, cường độ mạnh hơn khi các tiếp điểm tách ra. Để khắc phục điều này, bộ ngắt 2P của chúng tôi truyền đường dẫn hiện tại qua hai buồng hồ quang riêng biệt nối tiếp. Mỗi buồng chứa nam châm vĩnh cửu tích hợp sử dụng lực điện từ để kéo căng hồ quang và đẩy nó vào hai lưới làm mát bằng thép 9 tấm riêng lẻ. Thiết kế hai buồng này phân chia điện áp hồ quang, làm giảm năng lượng DC 500V nhanh hơn so với bố trí một cực.

3. Sản xuất tự động và hiệu chuẩn nhất quán

Các biến thể trong lắp ráp bên trong có thể khiến một cực tụt lại phía sau cực kia trong trường hợp ngắt, tạo ra sự mất cân bằng đường dây nhất thời. PUGAO (Mora) loại bỏ yếu tố con người này bằng cách sử dụng dây chuyền sản xuất hoàn toàn tự động cho cầu dao thu nhỏ của chúng tôi. Việc đục lỗ, hàn điểm và sắp xếp các bộ phận bên trong được quản lý bằng máy móc tự động, đảm bảo điện trở bên trong giống hệt nhau và thời gian cơ học đồng bộ trên cả hai cực.

Giải pháp lĩnh vực chẩn đoán phổ biến

• Cầu dao ngắt ngay lập tức khi chuyển sang vị trí 'ON' Nguyên nhân cốt lõi: Có hiện tượng đoản mạch trực tiếp giữa dây phân phối dương và âm ở hạ lưu hoặc xảy ra lỗi nối đất trong hệ thống không nối đất. Giải pháp: Cô lập cầu dao. Sử dụng máy đo điện trở cách điện (megohmmeter) trên bộ dây phía sau để xác định vị trí dây dẫn bị chập hoặc vỏ cách điện bị hỏng. Đảm bảo tổng dòng điện liên tục không vượt quá định mức danh nghĩa.

• Nóng chảy cục bộ hoặc cháy xém xuất hiện trên một cổng đầu cuối Nguyên nhân cốt lõi: Vít đầu cực không được siết chặt theo mô-men xoắn khuyến nghị trong quá trình lắp đặt hoặc kích thước dây không khớp khiến các sợi đồng bị xoắn lỏng lẻo. Giải pháp: Cắt bỏ các đầu cáp bị cháy hoặc bị oxy hóa. Tước lại lớp cách điện, lắp hoàn toàn lõi dây sạch vào kẹp đầu cực kiểu đường hầm và sử dụng dụng cụ đã hiệu chuẩn để vặn vít đến 2,5 Nm.

Câu hỏi thường gặp về kỹ thuật

Tại sao hệ thống DC 500V phải sử dụng cầu dao 2 cực thay vì nối hai cầu dao đơn cực cạnh nhau?

Máy cắt một cực độc lập thiếu liên kết cơ học bên trong. Nếu xảy ra lỗi, một cầu dao có thể mở trước cầu dao kia một phần nghìn giây hoặc một cầu dao có thể không ngắt hoàn toàn. Điều này khiến đường ray đối diện được cấp điện đầy đủ và cấp điện trở lại vào hệ thống, gây nguy hiểm cho nhân viên bảo trì và gây hư hỏng thiết bị.

Điều gì xảy ra bên trong buồng hồ quang kép nếu các đường dương và âm tới được nối chéo?

Đấu dây chéo thay đổi hướng của vòng dây hiện tại thông qua các bộ phận bên trong. Khi các tiếp điểm bị đứt, nam châm vĩnh cửu bên trong sẽ kéo hồ quang điện xuống phía dưới về phía các cơ cấu chốt cơ khí thay vì đẩy hồ quang lên lưới làm mát bằng thép. Hồ quang bị mắc kẹt sẽ nhanh chóng làm tan chảy các bộ phận bên trong và vỏ ngoài PA66.

Nhiệt độ xung quanh cao bên trong vỏ tổ hợp năng lượng mặt trời ngoài trời ảnh hưởng như thế nào đến hiệu suất của thiết bị 2 cực này?

Các bộ phận quá tải nhiệt lưỡng kim của chúng tôi được hiệu chỉnh theo đường cơ sở tiêu chuẩn 30°C. Nếu hệ thống thông gió kém của hộp kết hợp với nhiệt độ xung quanh đẩy nhiệt độ bên trong lên tới 55°C, thì các bộ phận bên trong bên trong Bộ ngắt mạch DC 2 cực C65 sẽ giãn nở trước thời hạn. Điều này làm thay đổi ngưỡng ngắt nhiệt hiệu quả xuống khoảng 83% giá trị định mức trên bảng tên của nó, đòi hỏi phải có hệ thống thông gió tích cực hoặc giảm tải mục tiêu.
