Công tắc chuyển đổi thủ công cải thiện độ tin cậy và an toàn của hệ thống như thế nào?

Bài viết này khám phá những lợi ích, ứng dụng và các thông số chính củaCông tắc chuyển đổi thủ công(MCS). Chúng tôi sẽ trả lờiLàm sao, Tại sao, VàGìcâu hỏi nhằm cung cấp cái nhìn sâu sắc, chuyên nghiệp về sản phẩm, giới thiệu nhà sản xuấtNhà máy điện trồng trọt Nhạc Thanhvà trình bày bảng thông số kỹ thuật chi tiết. Chúng tôi cũng sẽ bao gồm phần Câu hỏi thường gặp bao gồm các câu hỏi phổ biến về công tắc chuyển đổi thủ công. Mục đích là giúp bạn hiểu đầy đủ chi tiết về sản phẩm và quyết định xem nó có thể phù hợp với hệ thống của bạn như thế nào.

Mục lục

1. Giới thiệu về Nhà máy điện Yue Khánh Planter

2. Công tắc chuyển đổi thủ công là gì?

3. Cách thức và lý do nên sử dụng công tắc chuyển đổi thủ công

4. Thông số kỹ thuật & thông số

5. Câu hỏi thường gặp: 10 câu hỏi và câu trả lời thường gặp

6. Thông tin tóm tắt và liên hệ

1. Giới thiệu về Nhà máy điện trồng trọt Nhạc Thanh

Nhà máy điện trồng trọt Nhạc Thanhlà nhà sản xuất có uy tín chuyên về thiết bị phân phối điện hạ thế và thiết bị chuyển mạch. Tọa lạc tại Nhạc Thanh, tỉnh Chiết Giang, Trung Quốc, nhà máy tập trung vào thiết kế, sản xuất và thử nghiệm các thiết bị chuyển mạch, bao gồm công tắc chuyển đổi thủ công, công tắc chuyển nguồn và các phụ kiện liên quan. Với nhiều thập kỷ kinh nghiệm sản xuất và kiểm soát chất lượng nghiêm ngặt, công ty cung cấp các giải pháp phù hợp cho các ứng dụng công nghiệp, thương mại và dân dụng. Dòng sản phẩm của họ được thiết kế để đáp ứng các tiêu chuẩn toàn cầu và mang lại hiệu suất đáng tin cậy trong nhiều điều kiện khác nhau.

Được thành lập vào năm 2011,Nhà máy điện Yue Khánh Plannercó chuyên sản xuất thiết bị điện hạ thế trong 14 năm, chủ yếu xuất khẩu thiết bị chuyển mạch phân phối điện, thiết bị điều khiển, động cơ, thiết bị đo đạc và các sản phẩm khác. Công ty duy trì hệ thống quản lý chất lượng toàn diện và khoa học. Tính chính trực, sức mạnh và chất lượng sản phẩm của Plant Electric Factory được công nhận trong toàn ngành.

2. Công tắc chuyển đổi thủ công là gì?

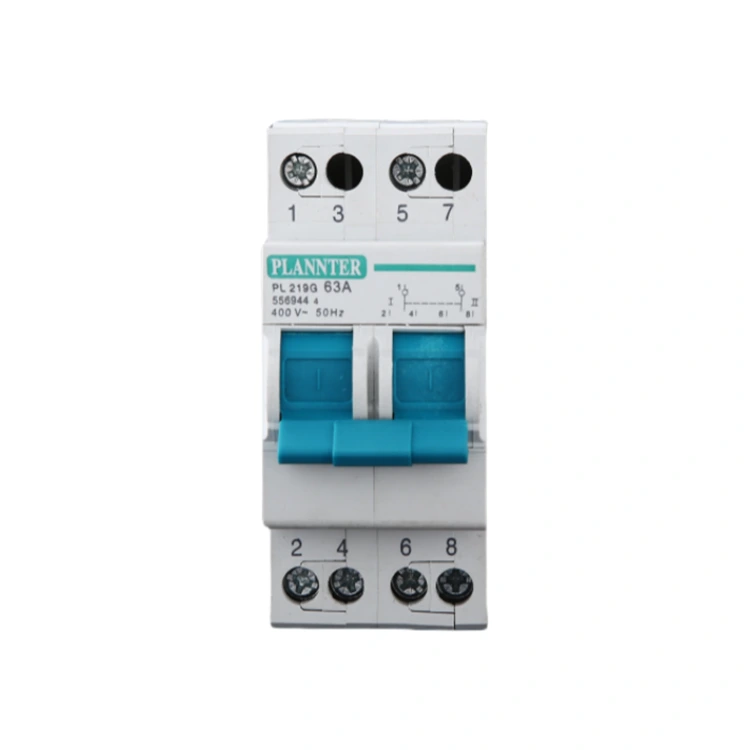

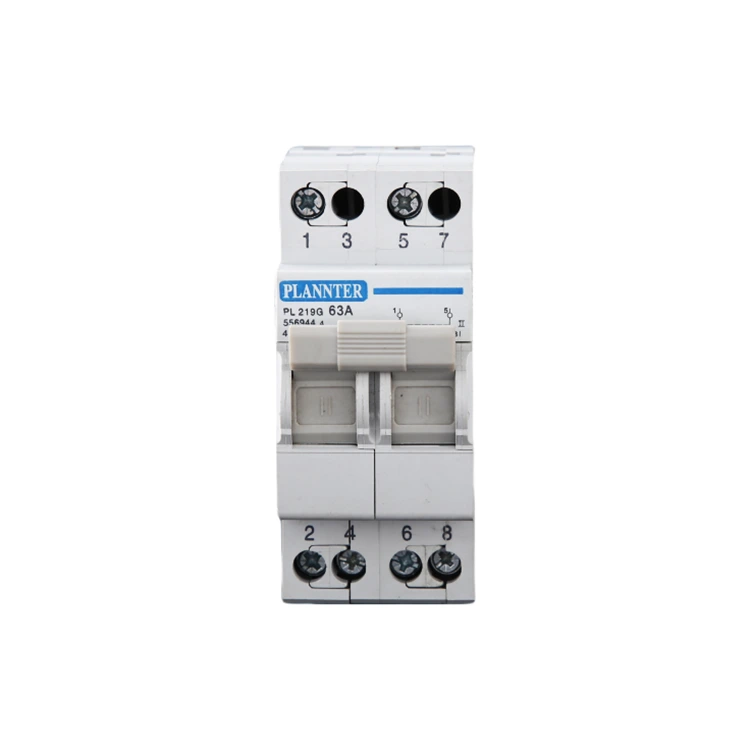

A Công tắc chuyển đổi thủ công(MCS) là một thiết bị cơ hoặc cơ điện cho phép người dùng chuyển đổi thủ công tải từ nguồn điện này sang nguồn điện khác (ví dụ: từ nguồn điện lưới sang máy phát điện dự phòng) và ngược lại.
Các chức năng chính:

• Cung cấp sự cách ly an toàn giữa hai nguồn điện để chỉ có một nguồn cung cấp cho tải bất kỳ lúc nào.

• Cho phép vận hành thủ công thay vì tự động. Người vận hành công tắc di chuyển cần gạt hoặc tay cầm để chọn giữa các nguồn.

• Hỗ trợ nhiều kiểu chuyển đổi (mở, nhanh, đóng) theo thiết kế sản phẩm.

Tại sao nó quan trọng?
Trong các hệ thống lắp đặt không yêu cầu chuyển đổi tự động hoặc không có chi phí cao,công tắc chuyển đổi thủ côngcung cấp một giải pháp đáng tin cậy và đơn giản để quản lý nguồn điện thay thế. Nó đảm bảo rằng khi nguồn cung cấp chính bị hỏng, người dùng có thể chuyển sang nguồn cung cấp dự phòng một cách an toàn và thủ công mà không có nguy cơ đảo ngược hoặc cấp nguồn ngược cho lưới điện.

3. Cách thức và lý do sử dụng công tắc chuyển đổi thủ công

Làm saonó hoạt động

• Trong hoạt động bình thường,MCSkết nối tải với nguồn điện chính (nguồn điện lưới).

• Khi nguồn chính bị hỏng hoặc cần bảo trì, người vận hành sẽ di chuyển tay cầm/cần gạt theo cách thủ công để ngắt kết nối nguồn chính và kết nối nguồn dự phòng (ví dụ: máy phát điện, nguồn điện thay thế).

• Sau khi nguồn chính được khôi phục và ổn định, người vận hành sẽ đảo ngược công tắc theo cách thủ công để khôi phục tải trở lại nguồn chính và cách ly nguồn dự phòng.

• Vì thiết bị được sử dụng thủ công nên sự can thiệp của con người đảm bảo nhận thức về việc chuyển mạch và logic điều khiển vốn đã đơn giản hơn so với các công tắc chuyển nguồn tự động.

Tại saosử dụng một?

• Hiệu quả chi phí: Các thiết bị thủ công thường rẻ hơn so với các công tắc chuyển hoàn toàn tự động (ATS) vì không cần cảm biến tự động hoặc truyền động bằng động cơ.

• Kiểm soát và an toàn: Chuyển đổi thủ công cung cấp cho người vận hành toàn quyền kiểm soát thời điểm và cách thức chuyển đổi xảy ra, điều này có thể được mong muốn trong các cài đặt đơn giản hơn hoặc khi ưu tiên giám sát thủ công.

• Độ tin cậy và bảo trì: Ít thành phần tự động hơn có nghĩa là ít chế độ lỗi tiềm ẩn hơn; thiết kế đơn giản hơn thường tương đương với việc bảo trì thấp hơn.

• Khả năng ứng dụng: Thích hợp cho nhiều môi trường bao gồm các tòa nhà thương mại nhỏ, ứng dụng dự phòng dân dụng, lắp đặt từ xa hoặc các tải không quan trọng không cần tự động hóa hoàn toàn.

• Tuân thủ và cách ly: Đảm bảo cách ly thích hợp giữa các nguồn để đảm bảo an toàn, ngăn chặn phản hồi ngược vào lưới điện và đáp ứng các yêu cầu về mã.

KhiVàỞ đâusử dụng

• Khi bạn có một máy phát điện và cần một cách an toàn để chuyển đổi giữa tiện ích và máy phát điện theo cách thủ công.

• Trong các hệ thống phân phối tòa nhà, nơi chỉ sử dụng nguồn điện dự phòng khi cần thiết và có thể chấp nhận sự can thiệp thủ công.

• Trong những môi trường mà việc chuyển đổi tự động là không cần thiết do chi phí, tính đơn giản trong vận hành hoặc các ràng buộc về quy định.

• Ở những khu vực công nghiệp hoặc vùng sâu vùng xa nơi người vận hành luôn có mặt và việc chuyển đổi thủ công là khả thi.

4. Thông số kỹ thuật & thông số

Dưới đây là các thông số điển hình cho mộtcông tắc chuyển đổi thủ công, theo sau là bảng so sánh các thông số chính của mô hình. Những bảng này hữu ích cho các kỹ sư, chuyên gia mua sắm và người mua kỹ thuật.

A. Danh sách đặc điểm kỹ thuật

• Xếp hạng hiện tại (ví dụ: 16 A đến 3200 A)

• Định mức điện áp (ví dụ: 230 V, 400 V AC hoặc cao hơn)

• Cực (ví dụ: 3 cực, 4 cực)

• Loại chuyển tiếp (mở, nhanh, đóng)

• Mức độ bao vây (xếp hạng IP)

• Cấu hình thiết bị đầu cuối, số lượng kết nối

• Thích hợp cho các ứng dụng nặng, xếp hạng CTI (ví dụ: trên 600 V)

• Tuân thủ tiêu chuẩn (ví dụ: IEC/EN 60947-3)

• Kiểu lắp đặt (treo tường, panel)

• Khả năng chịu đựng điều kiện môi trường xung quanh (nhiệt độ, độ ẩm, v.v.)

• Cơ cấu tay cầm/truyền động bằng tay, phụ kiện tùy chọn (trục, chiều dài tay cầm)

B. Bảng so sánh các mẫu điển hình

C. Những cân nhắc chính cho đặc điểm kỹ thuật

• Đảm bảo định mức hiện tại bao gồm tải tối đa cộng với giới hạn an toàn.

• Xác nhận mức điện áp phù hợp với hệ thống cung cấp (một pha hoặc ba pha).

• Chọn cấu hình cực bên phải tùy thuộc vào việc có cần chuyển mạch trung tính hay không.

• Chọn loại chuyển đổi phù hợp với khả năng chịu gián đoạn của hệ thống (điển hình là chuyển đổi mở).

• Đảm bảo vỏ bọc và xếp hạng IP phù hợp với môi trường lắp đặt (ngoài trời, trong nhà, bụi bặm, ẩm ướt).

• Xác nhận các phụ kiện và chiều dài tay cầm/trục tuân thủ khuyến nghị của nhà máy (ví dụ: giới hạn chiều dài tay cầm)

5. Câu hỏi thường gặp: 10 câu hỏi và câu trả lời thường gặp

Câu hỏi 1: Công tắc chuyển đổi thủ công chính xác là gì?
Câu trả lời 1: Công tắc chuyển đổi thủ công là thiết bị cho phép người vận hành chuyển tải theo cách thủ công từ nguồn điện này sang nguồn điện khác, thường thông qua tay cầm hoặc cần gạt, đảm bảo chỉ có một nguồn cung cấp tải bất kỳ lúc nào.

Câu hỏi 2: Tại sao nên chọn công tắc chuyển đổi thủ công thay vì công tắc tự động?
Trả lời 2: Công tắc thủ công đơn giản hơn, ít tốn kém hơn và mang lại khả năng điều khiển trực tiếp cho người vận hành. Chúng phù hợp cho các ứng dụng mà việc chuyển dữ liệu tự động là không cần thiết hoặc không tiết kiệm chi phí.

Câu hỏi 3: Làm cách nào để chọn định mức dòng điện chính xác cho công tắc chuyển đổi thủ công?
Câu trả lời 3: Chọn xếp hạng hiện tại bao gồm tải trọng dự kiến ​​tối đa cộng với giới hạn an toàn, có tính đến khả năng mở rộng trong tương lai và tải trọng cao điểm. Tham khảo đường cong và hướng dẫn của nhà sản xuất.

Câu hỏi 4: Loại chuyển tiếp "mở", "nhanh" hoặc "đóng" nghĩa là gì?
Trả lời 4: Các thuật ngữ này đề cập đến cách công tắc di chuyển từ nguồn này sang nguồn khác. "Mở" có nghĩa là ngắt kết nối trước khi thực hiện (có sự ngắt kết nối tạm thời). "Đóng" hoặc "nhanh" có nghĩa là tạm dừng hoặc gián đoạn ở mức tối thiểu.

Câu hỏi 5: Tôi có thể thêm cực thứ tư sau nếu ban đầu tôi chọn công tắc 3 cực không?
Câu trả lời 5: Không. Công tắc phải được đặt hàng đúng phiên bản cực (3 hoặc 4 cực) vì không được phép sửa đổi sau đó.

Câu hỏi 6: Làm cách nào để đấu dây công tắc chuyển đổi thủ công cho hệ thống ba pha?
A6: Kết nối nguồn chính vào các cực phía trên, nguồn dự phòng vào một bộ khác và tải vào phía dưới. Đảm bảo kết nối trung tính và đất là chính xác. Thực hiện theo sơ đồ nối dây của nhà sản xuất.

Câu hỏi 7: Tôi nên kiểm tra những yêu cầu nào về môi trường cài đặt?
A7: Kiểm tra khả năng bảo vệ vỏ bọc (xếp hạng IP), khả năng chịu nhiệt độ môi trường, độ ẩm, khả năng tiếp xúc với bụi và lắp đặt cơ học (bảng hoặc tường). Đảm bảo chiều dài tay cầm/trục nằm trong thông số kỹ thuật của nhà sản xuất.

Câu hỏi 8: Chuyển đổi thủ công có an toàn xét theo quan điểm quy định không?
Câu trả lời 8: Có, khi được lắp đặt và dán nhãn đúng cách, công tắc chuyển đổi thủ công sẽ giúp cách ly an toàn giữa các nguồn, ngăn chặn hiện tượng nạp ngược và đảm bảo tuân thủ các tiêu chuẩn an toàn.

Câu hỏi 9: Công tắc chuyển đổi thủ công cần được bảo trì thường xuyên như thế nào?
Câu trả lời 9: Khoảng thời gian bảo trì tùy thuộc vào cách sử dụng, môi trường và mức tải. Thông thường, kiểm tra định kỳ các tiếp điểm, siết chặt các thiết bị đầu cuối và xác minh hoạt động cơ học. Khuyến nghị của nhà máy nên được tuân theo.

Q10: Điều gì xảy ra nếu công tắc chuyển đổi thủ công ở sai vị trí hoặc chuyển đổi không đúng cách?
Câu trả lời 10: Nếu chuyển đổi không chính xác, có nguy cơ cả hai nguồn được kết nối đồng thời (nạp ngược) hoặc tải không có điện. Việc ghi nhãn phù hợp, tay cầm có thể khóa và nhân viên được đào tạo sẽ giúp ngăn ngừa việc sử dụng sai.

6. Thông tin tóm tắt và liên hệ

Tóm lại, mộtCông tắc chuyển đổi thủ cônglà một giải pháp mạnh mẽ và tiết kiệm chi phí để chuyển đổi tải giữa hai nguồn điện trong đó có thể chấp nhận can thiệp thủ công. Nó cung cấp sự đơn giản về thiết kế, khả năng kiểm soát của người vận hành và tuân thủ các tiêu chuẩn an toàn. Khi chọn và lắp đặt một cái, điều quan trọng là phải xem xét định mức dòng điện, định mức điện áp, cấu hình cực, loại chuyển tiếp, sự phù hợp với môi trường và phương pháp lắp đặt.

Để có nguồn cung cấp đáng tin cậy, sản xuất đáng tin cậy và hỗ trợ kỹ thuật đầy đủ, hãy xem xét các dịch vụ từNhà máy điện trồng trọt Nhạc Thanh. Nhóm của chúng tôi có thể giúp bạn xác định mô hình chính xác và điều chỉnh giải pháp chuyển mạch cho ứng dụng của bạn.Liên hệchúng tahôm nay để thảo luận về yêu cầu của bạn và yêu cầu báo giá.
