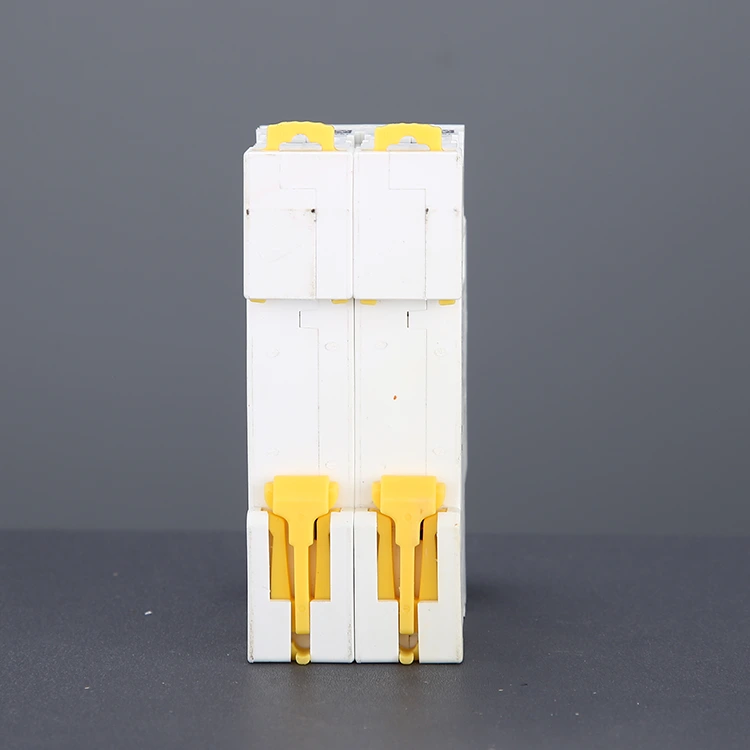

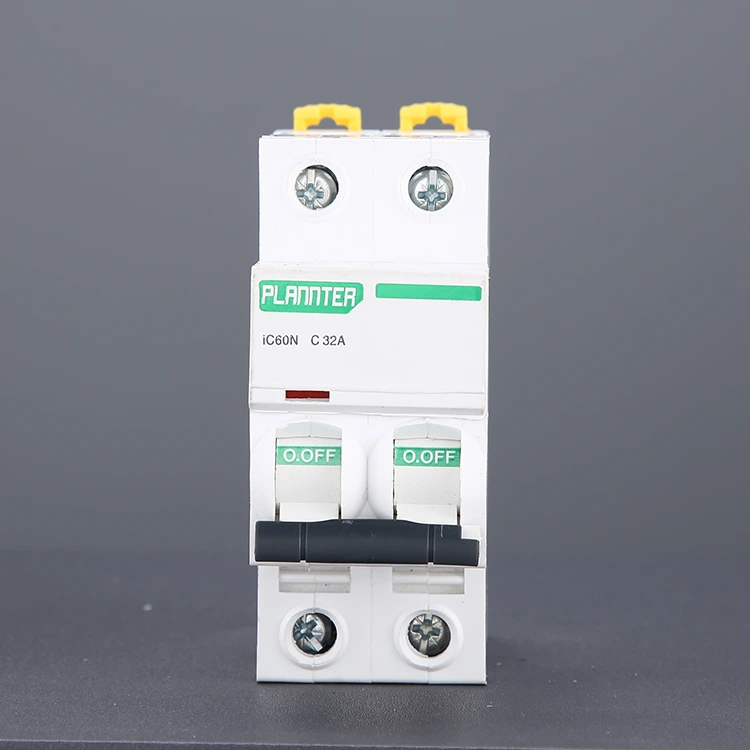

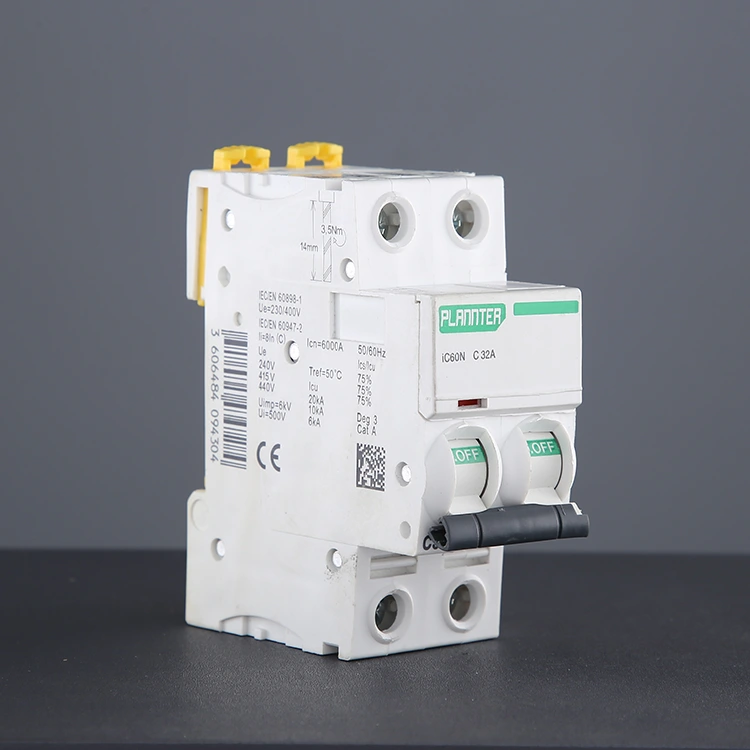

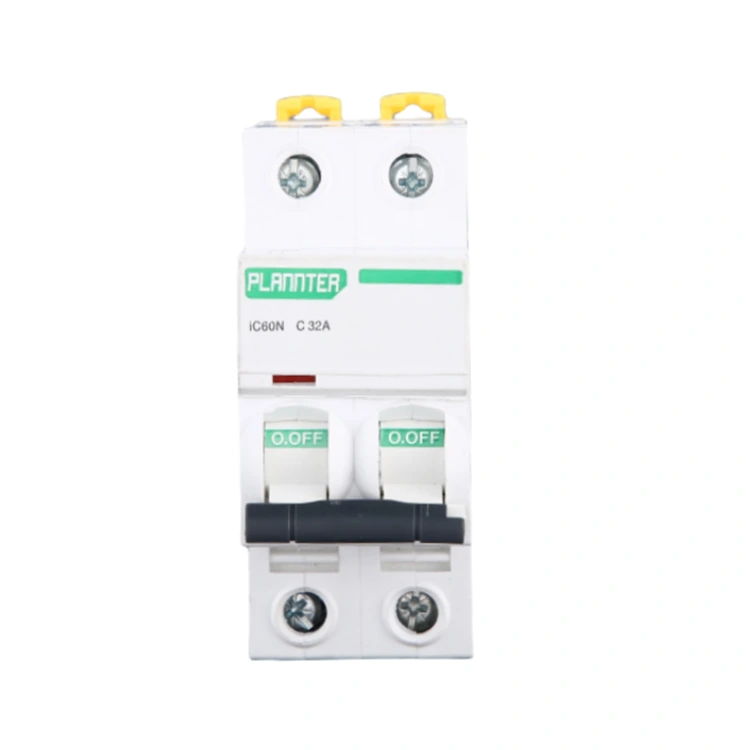

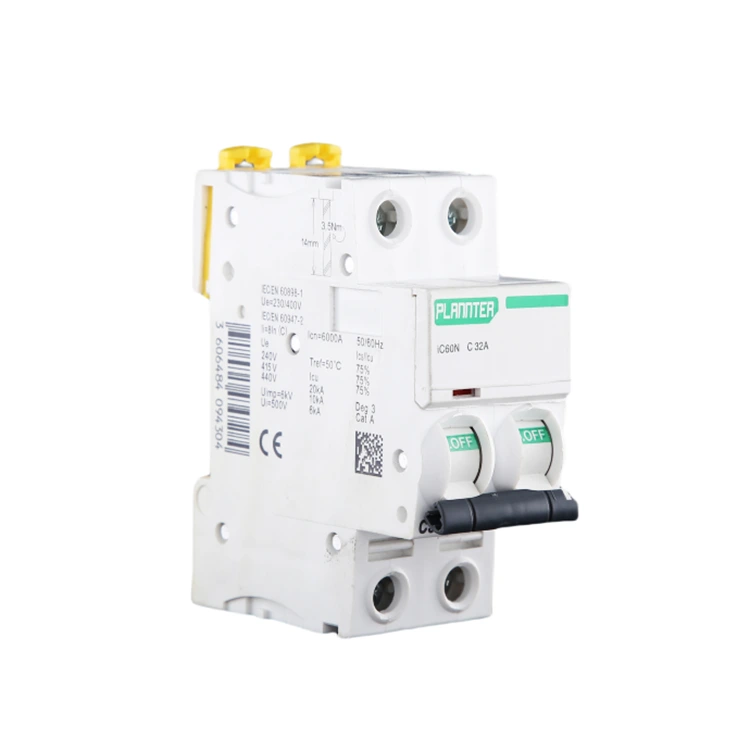

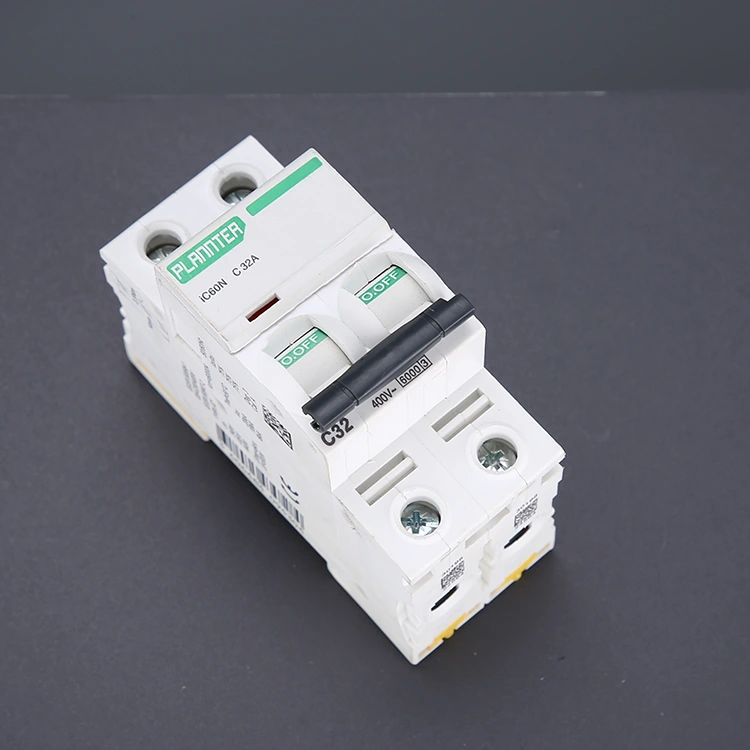

Bộ ngắt mạch thu nhỏ gắn trên thanh ray DIN

Không giống như cầu dao đơn cực (1P) chỉ ngắt dây cháy, cầu dao thu nhỏ 2 cực DIN Rail Mount sẽ ngắt đồng bộ dây lửa và dây 0 khi vấp ngã, tránh nguy cơ bị điện giật do nhiễm điện dây 0, đây là hệ số an toàn cao hơn. Do đó, nó đặc biệt thích hợp cho các ứng dụng yêu cầu bảo vệ hoàn toàn khỏi sự cố mất điện, chẳng hạn như máy điều hòa không khí gia đình, máy nước nóng, công tắc chính phân phối, thiết bị điện nhỏ, v.v.

Tại sao Thiết kế đường ray DIN là tiêu chuẩn công nghiệp?

1. Tính mô đun và linh hoạt

Giống như xây dựng bằng các khối, bạn có thể lắp nhiều cầu dao, thiết bị dòng điện dư, công tắc tơ hoặc rơle cạnh nhau trên đường ray.

Nếu mạch điện yêu cầu thêm nhánh, bạn chỉ cần lắp cầu dao mới vào chỗ trống trên đường ray—mà không cần phải thay thế toàn bộ bảng phân phối.

2. Hiệu quả lắp đặt vượt trội

Đối với thợ điện, việc lắp đặt cầu dao loại nhỏ gắn trên thanh ray DIN chỉ mất vài giây. So với các phương pháp cố định bằng vít truyền thống, thời gian lắp đặt giảm hơn 80%.

3. Tiêu chuẩn hóa và khả năng thay thế lẫn nhau

Bằng cách tuân thủ tiêu chuẩn IEC 60898, cầu dao PUGAO hoàn toàn tương thích về kích thước với các thương hiệu như ABB, Schneider Electric và Siemens. Nếu bạn cần thay thế thiết bị hiện có, các sản phẩm của chúng tôi sẽ thay thế trực tiếp.

4. Tản nhiệt và bảo trì

Việc lắp đặt đường ray sẽ treo các cầu dao, tạo ra khoảng trống lưu thông không khí phía sau chúng giúp tản nhiệt hiệu quả.

Để bảo trì, bạn chỉ cần tháo thiết bị cụ thể ra khỏi ray, loại bỏ nhu cầu tháo dỡ toàn bộ vỏ tủ.

Gắn đường ray DIN so với lắp cố định: Sự khác biệt là gì?

Các kịch bản lựa chọn lắp đặt đường ray: Lắp đặt đường ray là lựa chọn ưu tiên cho hơn 90% ứng dụng cầu dao.

● Hộp hoặc tủ phân phối tiêu chuẩn

● Các tình huống cần cài đặt hàng loạt (dự án kỹ thuật)

● Các trường hợp có thể cần bảo trì hoặc mở rộng trong tương lai

● Hệ thống phân phối điện dân dụng, thương mại và hầu hết công nghiệp

Chức năng

Bảo vệ quá tải: Khi dòng điện tải vượt quá giá trị định mức trong thời gian dài, lưỡng kim bên trong MCB bị nhiệt uốn cong, kích hoạt cơ cấu cơ khí tác động và cắt đứt mạch điện, giúp đường dây không bị quá nhiệt và gây cháy.

Bảo vệ ngắn mạch: Khi xảy ra đoản mạch trong đường dây và dòng điện tăng vọt ngay lập tức, bộ kích điện từ nhanh chóng tạo ra một lực từ mạnh và đẩy cơ cấu liên kết để ngắt kết nối các tiếp điểm, thực hiện ngắt một phần nghìn giây.

Cách ly hoàn toàn: Trong quá trình bảo trì hoặc đại tu, việc vận hành thủ công cầu dao có thể ngắt kết nối đồng thời đường dây chữa cháy và đường zero, đảm bảo thiết bị không bị nhiễm điện và đảm bảo an toàn cho người vận hành.

Giám sát kép: Bộ ngắt mạch thu nhỏ gắn trên thanh ray DIN này có thể theo dõi trạng thái hiện tại của đường dây cháy và đường zero trong thời gian thực và thực hiện hành động bảo vệ ngay lập tức khi có bất kỳ sự bất thường nào ở một trong hai đường dây.

Làm thế nào để lắp đặt đúng bộ ngắt mạch gắn trên đường ray DIN?

Đi kèm với việc phân phối sản phẩm của bạn, PUGAO cung cấp hướng dẫn cài đặt và bảo trì toàn diện; nếu bạn gặp phải bất kỳ vấn đề nào, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật sau bán hàng của chúng tôi. Vì thiết kế đường ray DIN giúp đơn giản hóa quá trình lắp đặt nên chúng tôi cũng có thể đưa ra các đề xuất dựa trên phương pháp lắp đặt tiêu chuẩn.

Bước 1: Ngắt kết nối nguồn điện

Trước khi thực hiện bất kỳ thao tác nào, bắt buộc phải cắt nguồn điện chính cung cấp cho hộp phân phối. Sử dụng đồng hồ vạn năng hoặc máy đo điện áp để kiểm tra các đầu nối đến; chỉ tiến hành công việc sau khi xác nhận rằng không có điện áp. Chúng tôi khuyên bạn nên đeo găng tay cách điện và kính bảo hộ.

Bước 2: Kiểm tra môi trường cài đặt

Xác minh rằng đường ray DIN 35mm tiêu chuẩn đã được lắp đặt trong hộp phân phối. Đảm bảo có đủ khoảng trống để tạo điều kiện tản nhiệt và bảo trì trong tương lai, đồng thời xác nhận rằng ray được gắn chặt mà không bị lỏng.

Bước 3: Gắn cầu dao lên đường ray

Căn chỉnh kẹp phía trên của cầu dao với thanh ray DIN, sau đó ấn xuống cho đến khi kẹp phía dưới tự động khóa vào vị trí. Thiết bị phải được cố định chắc chắn và không bị rung lắc.

Thiết kế mô-đun cho phép lắp đặt nhiều cầu dao cạnh nhau.

Bước 4: Kết nối đường dây nguồn và tải

Cấu hình nối dây tiêu chuẩn bao gồm việc kết nối đầu vào nguồn với các cực trên và đầu ra tải với các cực dưới. Sử dụng dây đáp ứng định mức dòng điện được chỉ định (ví dụ: đối với cầu dao 32A, nên sử dụng tiết diện dây ≥4mm2). Siết chặt các vít đầu cực để tránh các kết nối lỏng lẻo hoặc quá nóng.

Bước 5: Xác minh trạng thái nối dây và cài đặt

Xác nhận rằng tất cả các kết nối dây đều an toàn và không có dây trần nào bị lộ. Kiểm tra cực tính và trình tự pha—điều này đặc biệt quan trọng đối với hệ thống ba pha. Đảm bảo rằng công tắc cầu dao ở vị trí "TẮT" (ngắt kết nối).

Bước 6: Kiểm tra bật nguồn

Sau khi khôi phục nguồn điện chính, hãy chuyển cầu dao sang vị trí "BẬT" để kiểm tra hoạt động bình thường. Kiểm tra xem có bất kỳ tiếng động bất thường nào, dấu hiệu quá nhiệt hoặc sự cố bất ngờ hay không.

Câu hỏi thường gặp

1. Bạn là công ty thương mại hay nhà sản xuất?

Chúng tôi là một nhà máy chuyên nghiệp với 10 năm kinh nghiệm trong lĩnh vực Bộ ngắt mạch thu nhỏ gắn trên thanh ray DIN.

2. Bạn có chấp nhận dịch vụ tùy chỉnh không?

Chúng tôi cung cấp dịch vụ OEM/ODM, chúng tôi có thể in logo thương hiệu của bạn lên sản phẩm. Đội ngũ kỹ thuật và báo giá chuyên nghiệp có thể cung cấp các giải pháp thỏa đáng theo bản vẽ và yêu cầu thông số của bạn.
