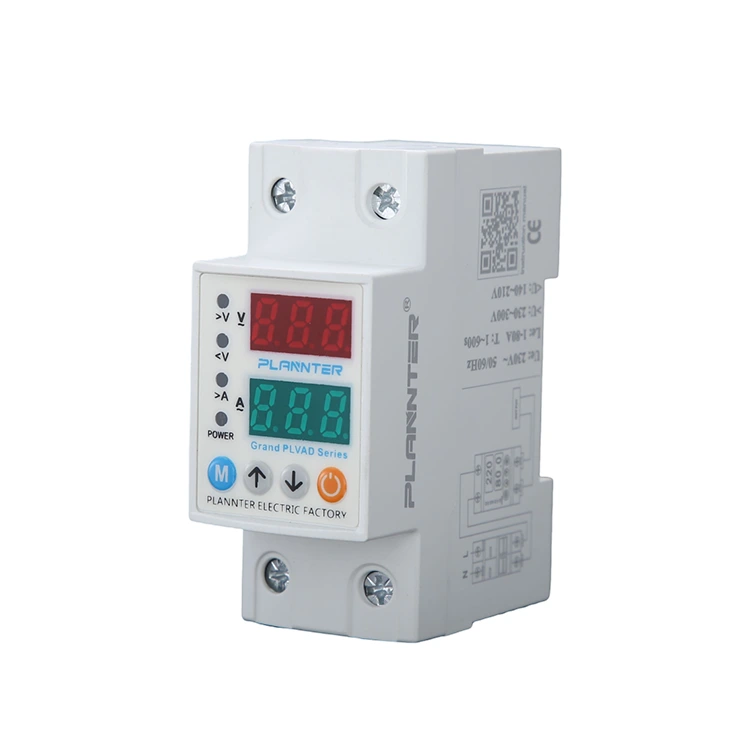

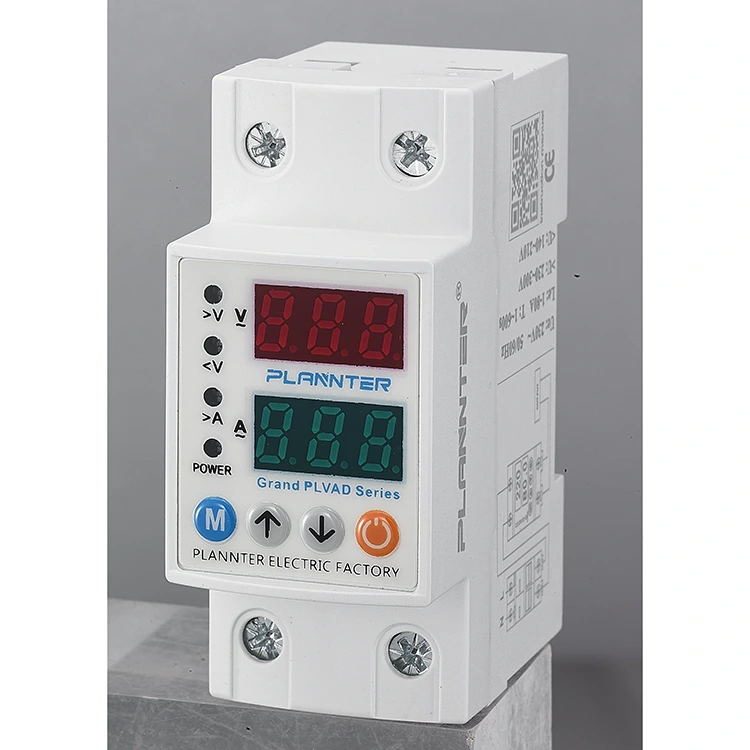

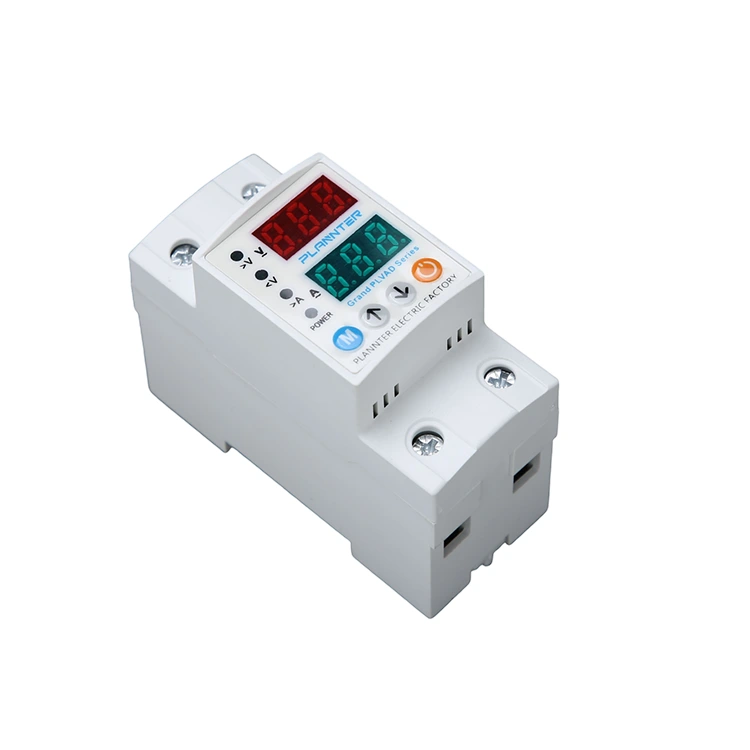

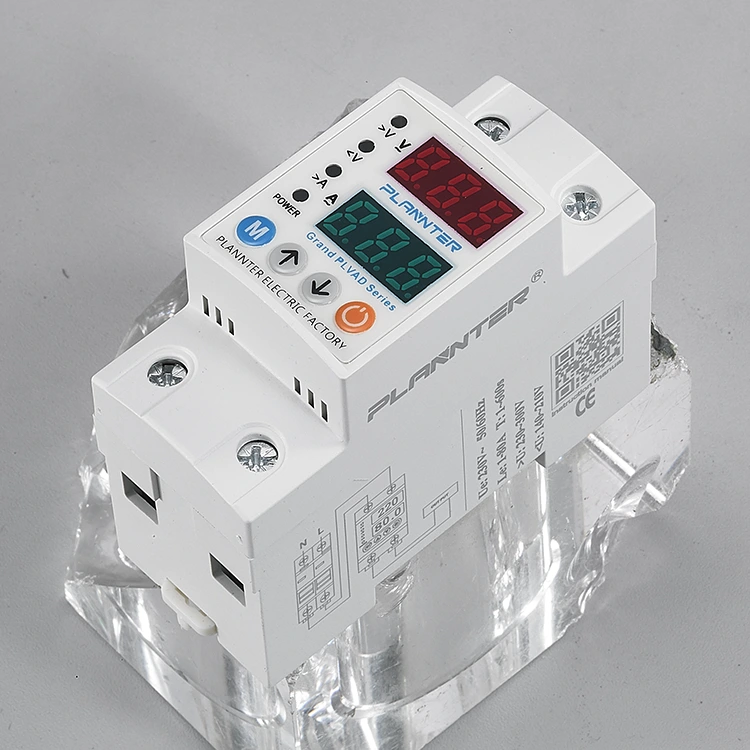

Bộ bảo vệ trên và dưới 40A 63A

Pugao Bộ bảo vệ trên và dưới 40A 63Alà một thiết bị an toàn điện chuyên dụng được thiết kế để bảo vệ các mạch điện và các thiết bị được kết nối khỏi sự mất ổn định điện áp. Được xếp hạng cho các hệ thống 220VAC/230VAC tiêu chuẩn (50/60Hz), thiết bị gắn trên đường ray này liên tục theo dõi điện áp đường dây.

Nó tự động ngắt nguồn điện khi mức điện áp vượt quá ngưỡng an toàn (quá điện áp) hoặc giảm quá thấp (dưới điện áp), ngăn ngừa hư hỏng động cơ, bảng mạch và hệ thống dây điện. Với thiết kế chắc chắn có khả năng hoạt động ở nhiệt độ từ -20°C đến +55°C, nó đảm bảo hiệu suất đáng tin cậy trong nhiều môi trường khác nhau.

Nguyên lý hoạt động

Nguyên lý hoạt động của Bộ bảo vệ trên và dưới 40A 63A thực chất là giám sát dữ liệu điện áp. Điều này bao gồm, ví dụ, việc phát hiện và giám sát các cảm biến, bộ điều khiển, rơle và các điều kiện khác.

Cảm biến: Mức điện áp có thể được theo dõi trong thời gian thực. Nếu điện áp vượt quá hoặc giảm xuống dưới ngưỡng đặt trước của chúng tôi, cảm biến sẽ gửi tín hiệu đến bộ điều khiển, nhắc chúng tôi vận hành quy trình.

Bộ điều khiển: có thể nhận tín hiệu từ cảm biến và sẽ xác định xem điện áp có bất thường hay không. Nếu điện áp được xác định là quá cao hoặc quá thấp, bộ điều khiển sẽ kích hoạt các biện pháp bảo vệ.

Rơle: Khi được bộ điều khiển ra lệnh, rơle sẽ nhanh chóng mở mạch để bảo vệ thiết bị khỏi hư hỏng và chống cháy nổ.

Bảo vệ thiết bị

Máy móc nhạy cảm đòi hỏi nguồn điện ổn định để hoạt động chính xác. cácBộ bảo vệ trên và dưới 40A 63Ađược sử dụng rộng rãi để bảo vệ:

• Thiết bị y tế:Đảm bảo các công cụ chẩn đoán quan trọng không bị hư hỏng do tăng đột biến nguồn điện.
• Thiết bị:Duy trì độ chính xác của hệ thống điều khiển và cảm biến dựa vào điện áp ổn định.

Tải trọng công nghiệp/thương mại

Đối với các ứng dụng nặng hơn, thiết bị cung cấp mức dòng điện cao để xử lý các tải điện đáng kể:

• Đánh giá 40A:Thích hợp cho các mạch chiếu sáng thương mại tiêu chuẩn và lắp đặt thiết bị văn phòng nhỏ hơn.
• Xếp hạng 63A:Lý tưởng cho các bảng phân phối công nghiệp, động cơ hạng nặng và nguồn điện chính nơi cần công suất dòng điện cao hơn.

Loại bảo vệ và cơ chế

cácBộ bảo vệ trên và dưới 40A 63Asử dụng hệ thống điều khiển thông minh bao gồm cảm biến và rơle để quản lý an toàn điện:

• Bảo vệ quá điện áp:Phát hiện điện áp tăng đột ngột (ví dụ: ngắt kết nối đường dây trung tính) và cắt điện để ngăn ngừa nguy cơ hỏa hoạn và lão hóa cách điện.
• Bảo vệ dưới điện áp:Xác định sự sụt giảm điện áp có thể khiến động cơ quá nóng và ngừng hoạt động, ngắt kết nối tải để tránh bị cháy.
• Phục hồi tự động:Khi điện áp trở về phạm vi ổn định, thiết bị có thể tự động đóng lại mạch, giảm nhu cầu can thiệp thủ công và đảm bảo hoạt động liên tục.

Thuận lợi

Giám sát điện áp thời gian thực và ngắt kết nối nhanh: Bộ bảo vệ trên và dưới 40A 63A sẽ liên tục theo dõi điện áp đường dây mỗi ngày, một khi phát hiện điện áp vượt quá ngưỡng cài đặt như quá điện áp hoặc thấp áp, bộ bảo vệ sẽ cắt nguồn điện, tránh các thiết bị điện bị hư hỏng vĩnh viễn do điện áp cao hoặc điện áp thấp.

Kéo dài tuổi thọ của các thiết bị điện: Nếu về lâu dài, môi trường điện áp ổn định sẽ làm giảm các linh kiện điện tử do điện áp bị sốc do hư hỏng và lão hóa, có thể ổn định nguồn điện và giảm dao động, kéo dài tuổi thọ chung của thiết bị.

Bảo vệ thiết bị: như máy tính, thiết bị y tế, thiết bị đo đạc và hệ thống điều khiển đòi hỏi độ chính xác điện áp cao. Nếu phát hiện điện áp bất thường nó sẽ cắt nguồn điện để tránh mất dữ liệu thiết bị.

Hiệu suất bảo vệ và an toàn cao: khi điện áp tăng đột ngột có thể dẫn đến quá nhiệt, đoản mạch hoặc cháy dây, Bộ bảo vệ trên và dưới 40A 63A sẽ cắt nguồn điện kịp thời tại thời điểm quá điện áp, giảm nguy cơ cháy điện và cải thiện độ an toàn về điện.

Câu hỏi thường gặp

Làm cách nào để điều chỉnh giới hạn điện áp?

Thiết bị có các cài đặt có thể điều chỉnh, cho phép bạn hiệu chỉnh ngưỡng quá điện áp và dưới điện áp để phù hợp với yêu cầu cụ thể của các thiết bị được kết nối của bạn.

Tính năng "tự động phục hồi" là gì?

Sau khi lỗi được khắc phục và điện áp trở về phạm vi an toàn, Bộ bảo vệ trên và dưới 40A 63A có thể tự động khôi phục nguồn điện, giảm nhu cầu đặt lại thủ công và đảm bảo tính liên tục.

Sự khác biệt giữa 40A và 63A là gì?

Điều này đề cập đến công suất hiện tại định mức. Mẫu 63A có thể xử lý tải điện cao hơn (nhiều thiết bị hơn) so với mẫu 40A. Chọn dựa trên tổng tải kết nối của bạn.

Điều này có bảo vệ chống lại sét đánh không?

Thiết bị này được thiết kế để bảo vệ điện áp quá/dưới điện áp. Để đảm bảo an toàn toàn diện trước sét đánh trực tiếp, nên sử dụng thiết bị bảo vệ này kết hợp với Thiết bị chống sét lan truyền chuyên dụng (SPD).

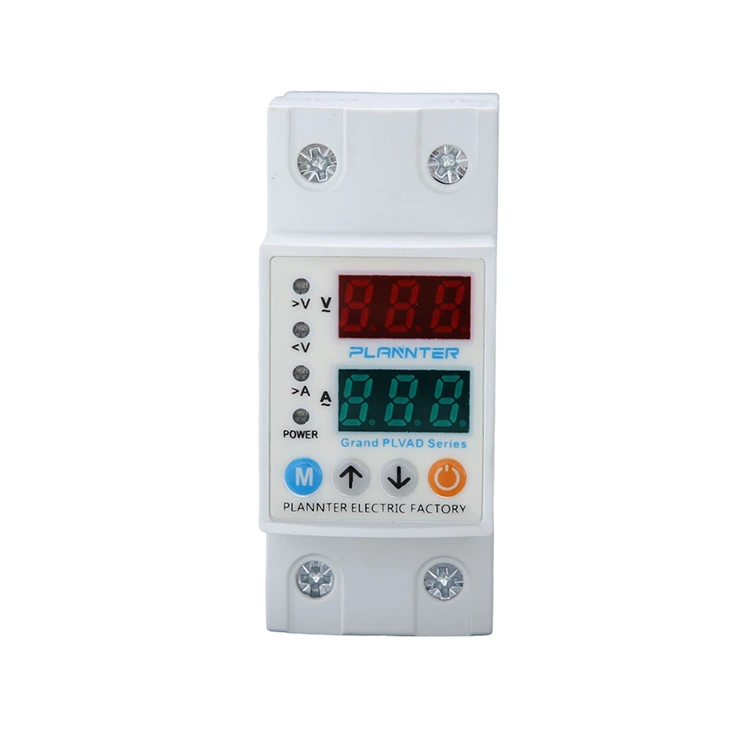

Màn hình và nút

1 - Nút SET: Nút này được sử dụng để lưu sau khi cài đặt/thay đổi các giá trị quá dòng & giá trị và lỗi cài đặt điện áp cao/thấp

thời gian chờ đợi.

2 - Nút UP: Tăng giá trị cần thiết.

3 - Nút Xuống: Giảm giá trị cần thiết.

4 - Nút Bật/Tắt thủ công: Được sử dụng để bật hoặc tắt đầu ra của thiết bị theo cách thủ công. Khi đầu ra bị tắt, màn hình sẽ hiển thị “OFF” và thiết bị sẽ không thể thực hiện cài đặt lại tự động. Nhấn nút lần nữa để kích hoạt lại thiết bị và tiếp tục hoạt động bình thường (miễn là không có lỗi nào xảy ra).

5 - Hiển thị hiện tại

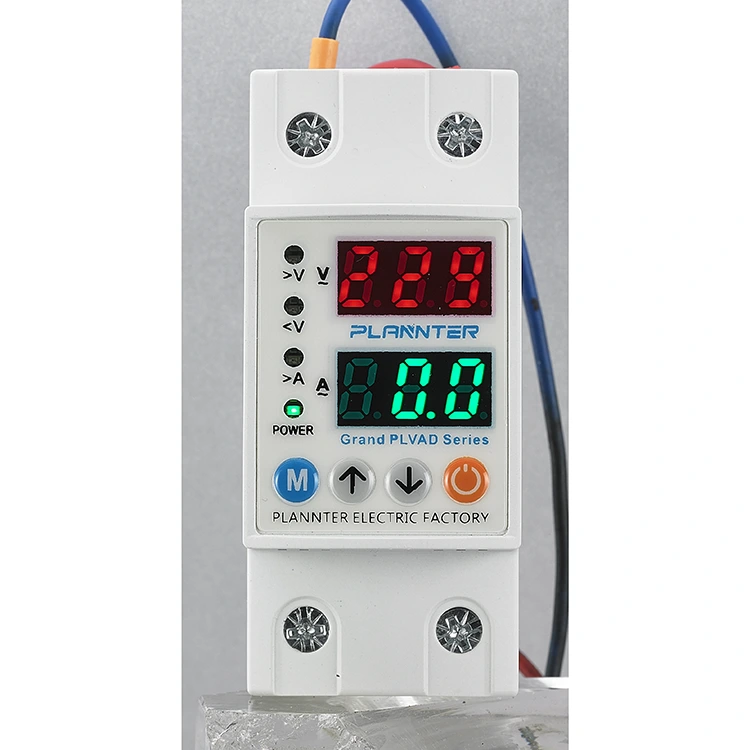

Nhóm hiển thị thứ 1: Trong hoạt động bình thường, màn hình này hiển thị giá trị điện áp đầu vào (nguồn điện). Màn hình vẫn sáng liên tục khi không có lỗi và sẽ nhấp nháy nếu xảy ra lỗi điện áp cao hoặc thấp. Trong quá trình lập trình, màn hình hiển thị cho biết các giá trị thông số liên quan đang được đặt, chẳng hạn như quá dòng, ngưỡng điện áp cao/thấp, độ trễ lỗi và thời gian trễ thiết lập lại.

6 - Hiển thị điện áp

Nhóm hiển thị thứ 2: Trong quá trình hoạt động bình thường, phần này hiển thị giá trị hiện tại. Màn hình vẫn sáng liên tục khi hệ thống hoạt động bình thường và nhấp nháy trong trường hợp xảy ra lỗi quá dòng. Trong quá trình lập trình, nó sẽ hiển thị giá trị số của tham số chương trình tương ứng.

7 - Đèn LED:

A>: Sáng khi phát hiện lỗi quá dòng.

V>: Sáng khi xảy ra lỗi điện áp cao.

V<: Sáng khi xảy ra lỗi điện áp thấp.

Out: Sáng lên khi thiết bị bắt đầu hoạt động đầu ra.

Sơ đồ kết nối

Dây trung tính và dây pha từ nguồn điện phải được kết nối với các đầu cực “N” và “L” được đánh dấu là “Đầu vào” trên thiết bị.

Dây trung tính và dây pha của thiết bị nhằm mục đích bảo vệ khỏi điện áp quá mức hoặc thấp áp phải được kết nối với các cực “N” và “L” trong phần “Đầu ra” của thiết bị.

Kích thước
