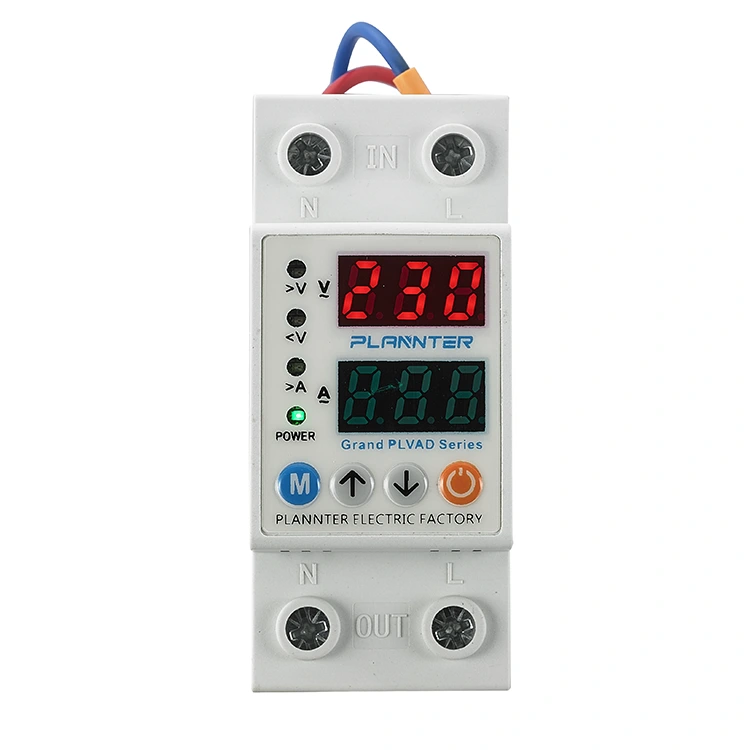

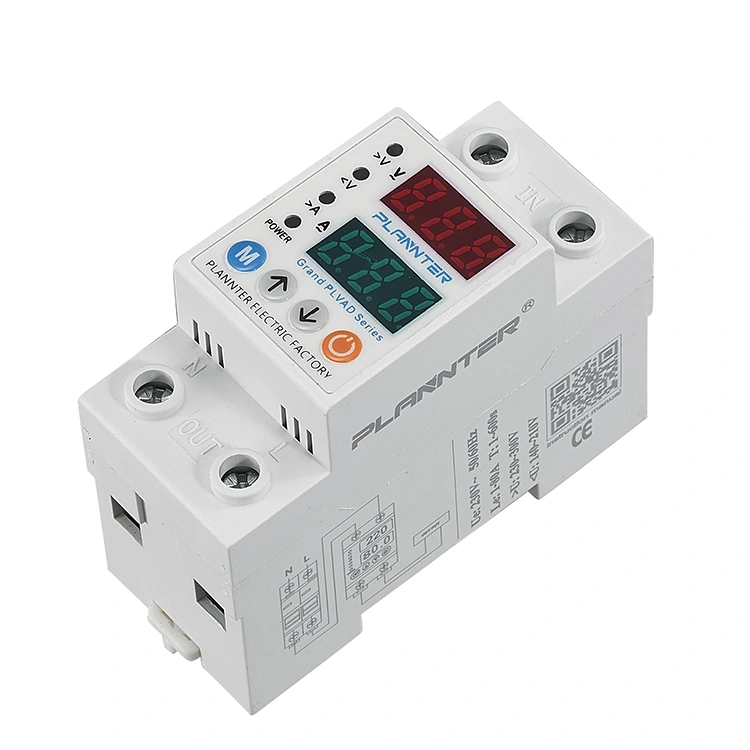

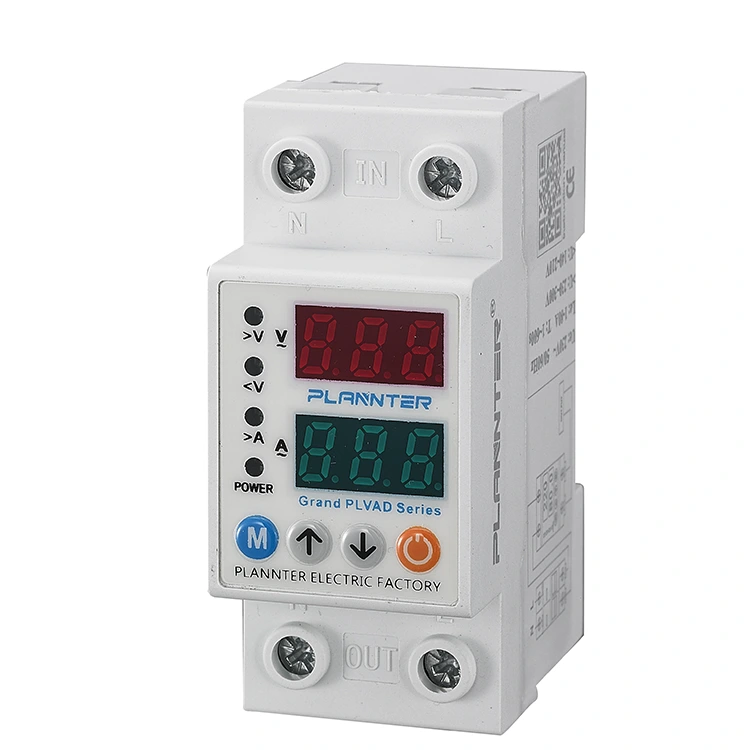

Bộ bảo vệ điện áp màn hình kép

Điện áp có thể điều chỉnh bảo vệ hệ thống điện khỏi quá điện áp, thấp áp, quá dòng và dưới dòng cho các hệ thống khác nhau như lắp đặt năng lượng mặt trời để ngăn ngừa hư hỏng thiết bị. Cung cấp hệ thống giám sát và bảo vệ theo thời gian thực cho các ứng dụng công nghiệp, thương mại và dân dụng. Bộ bảo vệ điện áp hiển thị kép PUGAO (Plannter Electric) này có màn hình LED kép cung cấp cái nhìn tổng quan về điện áp đầu vào và dòng điện tải. Tiết kiệm không gian nhờ lắp ray DIN và dễ dàng cài đặt bằng các nút cài đặt/lên/xuống/bật/tắt thủ công.

Đặc trưng

Bảo vệ điện áp/dòng điện được quy định: Chúng tôi có thể đặt quá điện áp có thể tùy chỉnh, ví dụ: >230V và ngưỡng quá dòng lên tới 63A để giám sát và bảo vệ hệ thống điện khỏi hư hỏng do biến động nguồn điện.

Màn hình hiển thị kép thời gian thực: Bộ bảo vệ điện áp màn hình kép này có màn hình LED kỹ thuật số giám sát cả giá trị điện áp 220V/230V và dòng điện.

Nhiều cảnh báo chỉ báo: Đèn LED màu đỏ và xanh lục biểu thị rõ ràng trạng thái nguồn, tình trạng quá điện áp/quá dòng và thấp áp/ngắn dòng, cung cấp khả năng giám sát thời gian thực và bảo vệ hệ thống đáng tin cậy cho các ứng dụng công nghiệp, thương mại và dân dụng.

Chức năng của Bộ bảo vệ điện áp màn hình kép là gì?

Mặc dù cầu dao chủ yếu cung cấp khả năng bảo vệ chống đoản mạch và quá tải—bất kể mức điện áp—nếu bạn cần thiết bị chuyên dụng để giải quyết các vấn đề cụ thể liên quan đến điện áp thì Bộ bảo vệ điện áp hiển thị kép của PUGAO là lựa chọn lý tưởng.

1. Bảo vệ quá áp

Khi điện áp tăng đột ngột, chẳng hạn như dây trung tính bị đứt khiến điện áp tăng vọt lên 380V, thiết bị sẽ ngay lập tức cắt nguồn điện ngay khi điện áp vượt quá ngưỡng đặt trước, giúp các thiết bị điện không bị hỏng hoặc cháy.

2. Bảo vệ điện áp thấp

Khi điện áp xuống quá thấp—chẳng hạn như giảm xuống dưới 170V trong thời gian sử dụng điện cao điểm—thiết bị sẽ tự động ngắt nguồn. Điều này giúp các thiết bị chạy bằng động cơ không bị quá nóng và cháy do hoạt động ở điện áp không đủ.

3. Bảo vệ quá dòng

Các sản phẩm của PUGAO rất tiên tiến và có độ tin cậy cao, được tích hợp khả năng giám sát dòng điện. Nếu dòng điện vượt quá ngưỡng đặt trước, thiết bị sẽ ngắt để bảo vệ.

4. Phục hồi tự động

Khi điện áp trở lại mức bình thường, bộ bảo vệ điện áp sẽ tự động khôi phục nguồn điện sau một khoảng thời gian trễ ngắn mà không cần can thiệp thủ công.

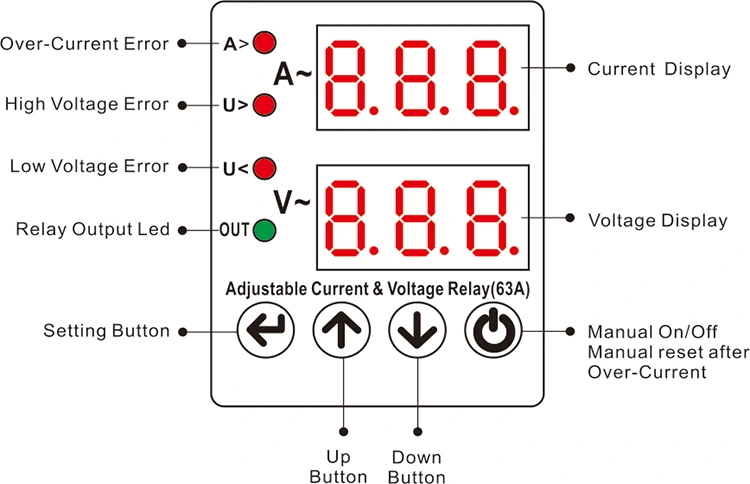

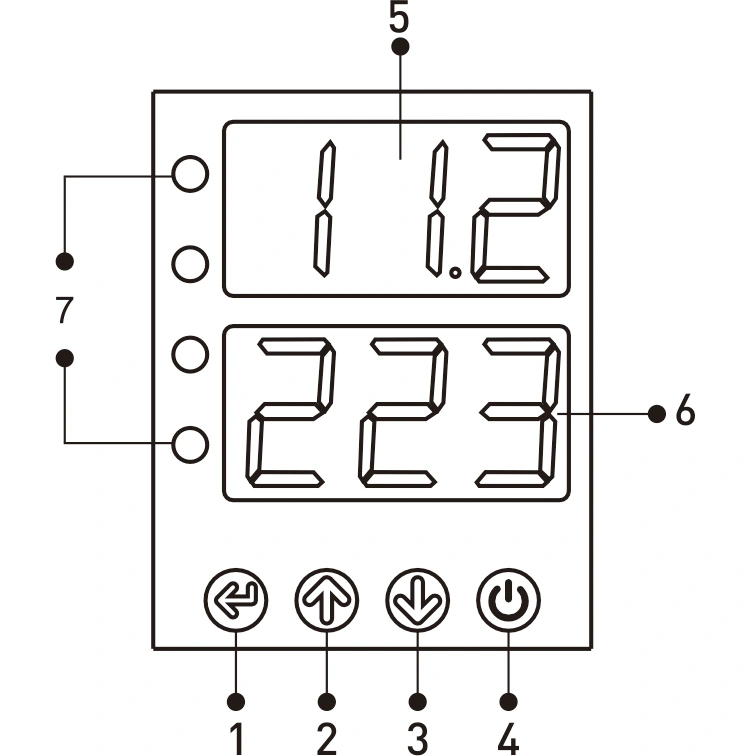

Màn hình và nút

1 - Nút ĐẶT: để cài đặt hoặc thay đổi giá trị quá dòng, giá trị cài đặt điện áp cao/thấp, lỗi, v.v. trong quá trình thiết lập.

2 - Nút LÊN: Tăng giá trị mong muốn.

3 - Nút xuống: giảm giá trị mong muốn.

4 - Nút Bật/Tắt thủ công: Dùng để tắt đầu ra của thiết bị. Nếu ở trạng thái này, màn hình sẽ hiển thị “tắt” và thiết bị sẽ không tự khởi động lại. Nếu máy không bị lỗi nhấn nút này lần nữa sẽ bật máy và sử dụng lại.

5 - HIỂN THỊ HIỆN TẠI

Nhóm hiển thị đầu tiên: trong quá trình hoạt động bình thường, điện áp đầu vào được hiển thị ở đây; trong điều kiện không có lỗi, màn hình luôn sáng; khi xảy ra lỗi do điện áp cao hoặc thấp, màn hình sẽ nhấp nháy. Trong quá trình lập trình, màn hình hiển thị các giá trị của chương trình liên quan như quá dòng, điện áp cao/điện áp thấp, chờ lỗi, cài đặt lại các giá trị chờ.

6 - Hiển thị điện áp

Nhóm hiển thị thứ hai: Trong quá trình hoạt động bình thường, nhóm này sẽ hiển thị giá trị hiện tại; ở trạng thái không có lỗi, màn hình vẫn sáng; trong lỗi quá dòng, màn hình nhấp nháy. Trong quá trình lập trình, điều này sẽ hiển thị giá trị chương trình tương ứng.

7 - Đèn LED:

A>: Sáng khi có lỗi quá dòng.

V>: Sáng khi có sự cố điện áp cao.

V<: Sáng khi có sự cố điện áp thấp.

OUT: Chiếu sáng khi thiết bị xuất ra.

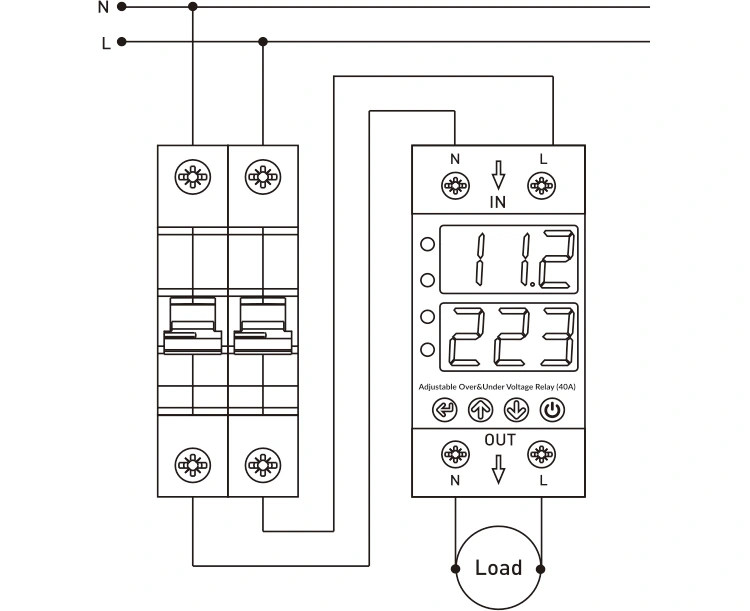

Sơ đồ kết nối

Dây trung tính và dây pha từ nguồn điện phải được kết nối với cực "N" và "L" trên phần "Đầu vào" của thiết bị.

Đối với các thiết bị yêu cầu bảo vệ quá áp và thấp áp, dây trung tính và pha phải được kết nối từ cực "N" và "L" trên phần "Đầu ra" của thiết bị.

Kịch bản ứng dụng

Câu hỏi thường gặp

Câu hỏi: Tôi có thể tự điều chỉnh giới hạn ngắt điện áp theo cách thủ công không?

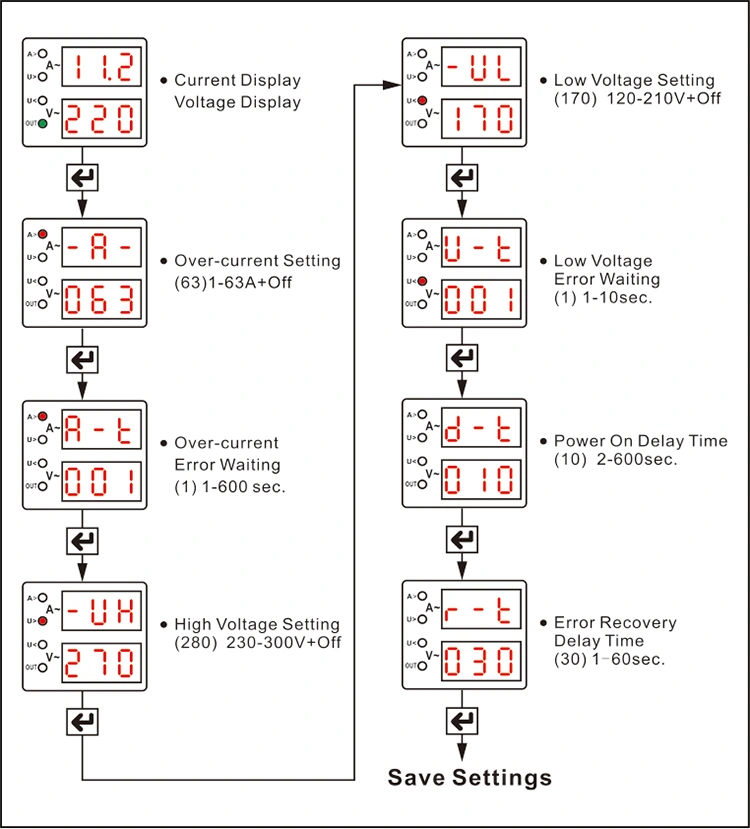

Đ: Vâng. Đây là một trong những ưu điểm cốt lõi của sản phẩm PUGAO. Bạn có thể tự điều chỉnh các thông số sau bằng các nút điều chỉnh trên bảng điều khiển:

Ngưỡng bảo vệ quá áp

Ngưỡng bảo vệ dưới điện áp

Ngưỡng bảo vệ quá dòng

Thời gian trễ phục hồi

Để biết các bước cấu hình cụ thể, vui lòng tham khảo hướng dẫn sử dụng đi kèm sản phẩm.

Hỏi: Tại sao màn hình sáng lên ngay sau khi cắm nguồn điện nhưng nguồn điện không được cấp tới tải ngay?

Đáp: Vui lòng kiểm tra màn hình để xem có con số nào đang nhấp nháy hay đang đếm ngược hay không. Điều này cho thấy chức năng khởi động trễ của thiết bị bảo vệ đang hoạt động.

Mục đích: Để tránh hư hỏng các thiết bị điện do dòng điện tăng đột ngột có thể xảy ra ngay sau khi bảo trì hoặc khôi phục lưới điện.

Khuyến nghị: Nếu bạn muốn có nguồn điện ngay lập tức khi kết nối, bạn có thể đặt thời gian trễ phục hồi về giá trị tối thiểu; tuy nhiên, vì sự an toàn của thiết bị, chúng tôi khuyên bạn nên duy trì một khoảng thời gian trễ nhất định.
