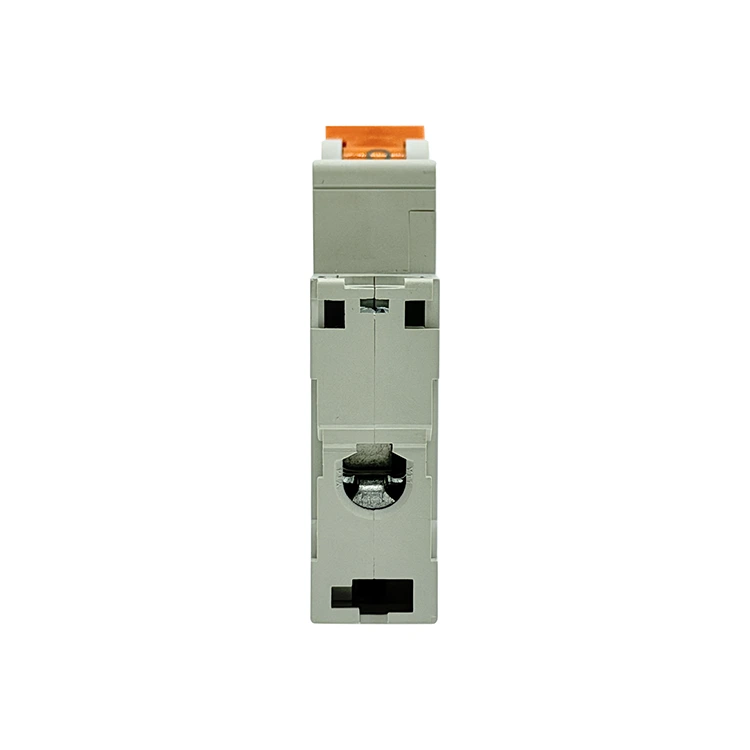

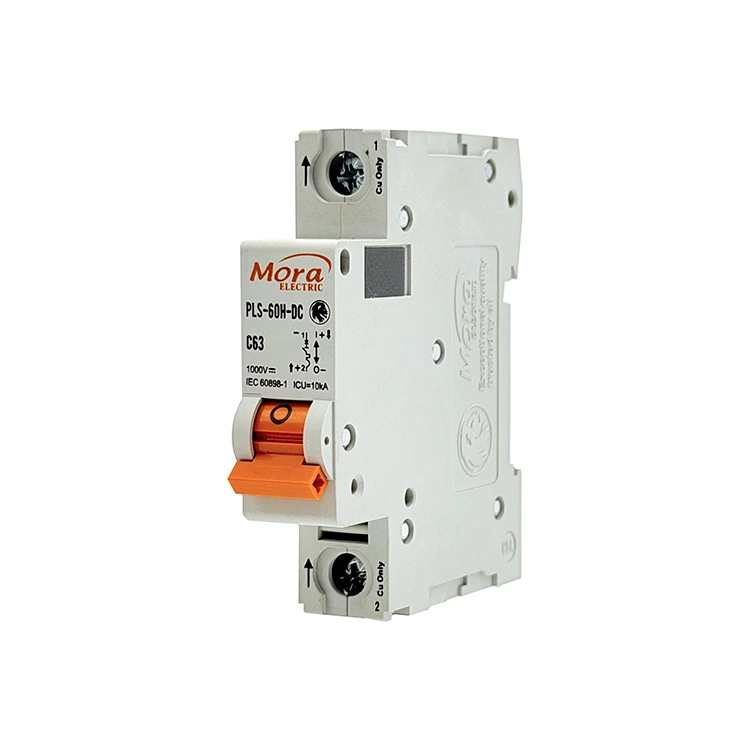

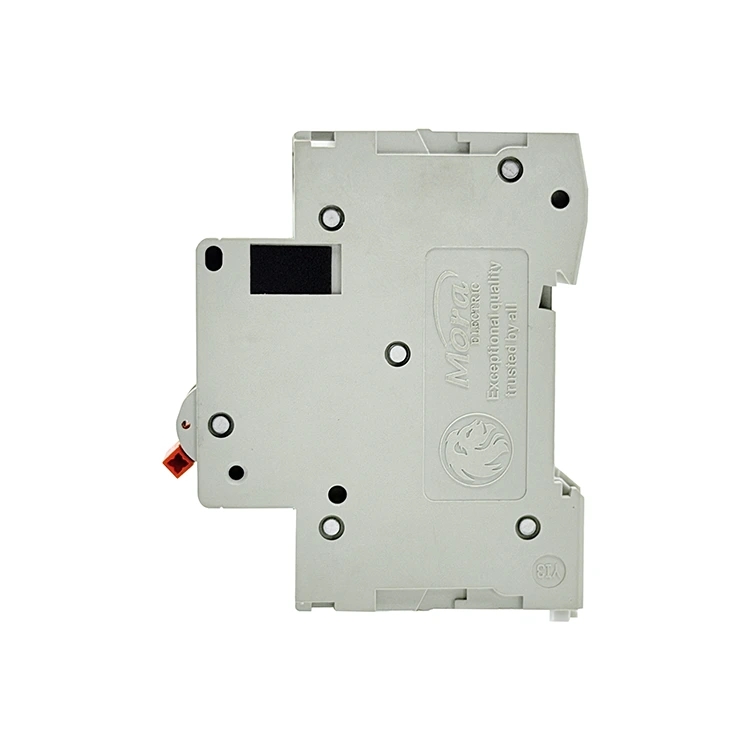

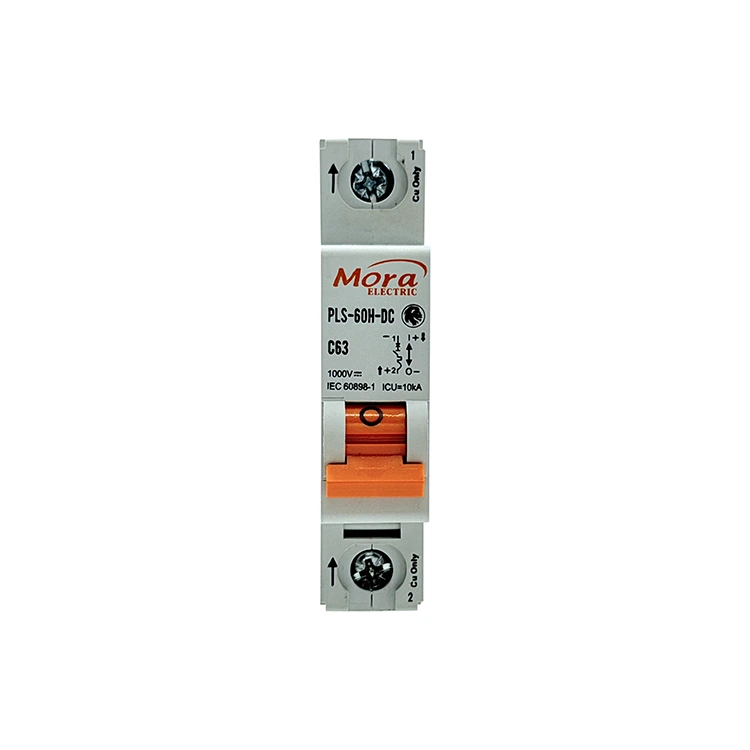

Bộ ngắt mạch DC 1 cực C65

PUGAO (thương hiệu: Mora) hoạt động như một nhà máy sản xuất Máy cắt điện DC 1 cực C65 chuyên dụng tại Trung Quốc, cung cấp các công tắc chuyển mạch một cực công suất lớn được thiết kế đặc biệt cho các ứng dụng DC; máy cắt nhiệt từ 1P của chúng tôi có hệ thống dập hồ quang nam châm vĩnh cửu để loại bỏ hiện tượng cháy tiếp xúc trong dây năng lượng mặt trời và mạng viễn thông.

Định nghĩa kỹ thuật và ứng dụng thực tế

Bộ ngắt mạch DC 1 cực C65 là một công tắc cơ học được thiết kế để bảo vệ các vòng điện DC một pha. Không giống như các dòng điện xoay chiều (AC), vòng dòng điện một chiều không có điểm giao nhau tự nhiên. Khi các tiếp điểm mở khi có tải, hồ quang điện tạo ra sẽ liên tục và có độ ổn định cao.

Bộ ngắt đơn cực của chúng tôi cách ly đường ray dương của mạch DC, sử dụng lực cơ học và gia tốc từ có mục tiêu để ngắt các lỗi trước khi chúng gây ra hư hỏng nhiệt trên toàn hệ thống.

Hệ thống quang điện mặt trời

Trong các mảng năng lượng mặt trời dân dụng và thương mại, các chuỗi bảng điều khiển riêng lẻ tạo ra điện áp DC liên tục. Bộ ngắt mạch này được lắp đặt trong các hộp tổ hợp ở lớp đầu ra (từ 12V đến 250V DC). Nó cách ly các chuỗi riêng lẻ, ngăn chặn các sự cố dòng điện ngược hoặc chập dây lan rộng trên tấm pin mặt trời.

Trung tâm dữ liệu viễn thông & hệ thống UPS

Phần cứng truyền thông hiện đại chạy trên hệ thống pin dự phòng 48V đến 110V DC. Bộ ngắt mạch DC 1 cực C65 cung cấp khả năng bảo vệ có mục tiêu cho các giá đỡ thiết bị riêng lẻ, cách ly các lỗi thành phần cục bộ mà không làm gián đoạn nguồn điện cho các hệ thống mạng lân cận.

Tự động hóa công nghiệp

Các vòng điều khiển DC công nghiệp cục bộ, hệ thống xử lý vật liệu và mạch quản lý pin xe điện bên trong sử dụng cầu dao đơn cực để thiết lập các vùng điện riêng biệt, cách ly an toàn giữa các mô-đun sạc và bộ lưu trữ pin chính.

Thông số kỹ thuật

Ma trận sau đây phác thảo các giới hạn vận hành được tiêu chuẩn hóa và thành phần vật liệu đã được xác minh trên các băng ghế thử nghiệm kiểm soát chất lượng của chúng tôi:

Ưu điểm kỹ thuật cốt lõi

1. Dập tắt hồ quang từ tính 5 mili giây

Vòng cung dòng điện một chiều có thể phá hủy các điểm tiếp xúc bằng đồng trong vòng một phần giây nếu không được kiểm tra. Để giải quyết vấn đề này, Bộ ngắt mạch DC 1 cực C65 của chúng tôi kết hợp hai nam châm vĩnh cửu bên trong. Khi xảy ra lỗi và các tiếp điểm tách ra, từ trường sẽ đẩy hồ quang ra khỏi bề mặt tiếp xúc và đưa nó vào lưới làm mát bằng thép 9 tấm. Lưới phân tách, làm mát và dập tắt hồ quang trong vòng 5 mili giây, giảm thiểu sự mài mòn trên các bề mặt tiếp xúc.

2. Kiểm soát quá tải lưỡng kim có độ chính xác cao

Quá tải liên tục làm suy giảm dần lớp cách điện của dây, tạo ra nguy cơ hỏa hoạn nghiêm trọng. PUGAO (Mora) sử dụng các dải lưỡng kim đã được hiệu chỉnh bao gồm hai kim loại liên kết với tốc độ giãn nở nhiệt khác nhau. Dòng điện quá mức liên tục làm nóng dải, khiến nó bị uốn cong có thể đoán trước được và kích hoạt cần ngắt. Thiết lập cơ học này ngăn chặn các chuyến đi sai lầm do đột biến khởi động trong thời gian ngắn đồng thời đảm bảo cách ly đáng tin cậy trong quá tải thực sự.

3. Hàn điểm tự động

Việc lắp ráp bên trong bằng tay có thể dẫn đến điện trở kết nối thay đổi và điểm dừng không nhất quán. Cơ sở sản xuất của chúng tôi sử dụng dây chuyền lắp ráp tự động được trang bị các thiết bị hàn điểm tự động. Bằng cách cố định các shunt đồng bên trong và cơ cấu ngắt vào các vị trí chính xác, chúng tôi đảm bảo điện trở bên trong đồng nhất trong tất cả các hoạt động sản xuất, ngăn ngừa hiện tượng quá nhiệt cục bộ bên trong tủ phân phối.

Cài đặt hiện trường

1. Cách ly nguồn điện:Thiết lập an toàn. Mở công tắc ngắt kết nối năng lượng mặt trời chính hoặc khối cầu chì cách ly pin ở thượng nguồn. Sử dụng đồng hồ vạn năng kỹ thuật số đã được hiệu chỉnh để xác minh rằng có 0V trên đường dây đến trước khi lắp phần cứng Bộ ngắt mạch DC 1 cực C65.

2. Cố định vào DIN Rail:Hội bao vây. Gắn đế của cầu dao vào thanh ray DIN 35mm tiêu chuẩn. Đảm bảo cả hai kẹp giữ lò xo phía trên và phía dưới đều khóa chắc chắn vào vị trí, ngăn ngừa chuyển động khi vận hành tay cầm chuyển đổi.

3. Căn chỉnh các chỉ số phân cực:Bước quan trọng. Bộ ngắt DC có tính định hướng. Xác định vị trí các chỉ báo (+) và (-) được đóng dấu liền kề với các cổng đầu cuối. Dây nguồn dương đến phải đi vào đầu vào dương được chỉ định. Đảo ngược hệ thống dây điện này sẽ ngăn nam châm bên trong hút hồ quang điện vào lưới làm mát.

4. Thiết bị đầu cuối dây dẫn mô-men xoắn:Xác minh cuối cùng. Chèn các dây dẫn đồng đã được tước sạch vào các đầu cuối của đường hầm. Sử dụng tuốc nơ vít mô-men xoắn đã hiệu chỉnh để siết chặt các vít đầu cực ở mức 2,0–2,5 Nm. Các kết nối lỏng lẻo gây ra hiện tượng nóng cục bộ và ngắt nhiệt sớm.

Câu hỏi thường gặp về Kỹ thuật & Kỹ thuật

Tại sao không thể sử dụng cầu dao DC một cực này trong đường dây phân phối AC tiêu chuẩn?

Hệ thống triệt tiêu hồ quang bên trong dựa vào nam châm vĩnh cửu định hướng. Trong hệ thống điện xoay chiều, dòng điện liên tục đổi chiều 50 hoặc 60 lần mỗi giây. Dòng điện xoay chiều này ép hồ quang hướng ra ngoài về phía vỏ nhựa thay vì hướng vào trong lưới làm mát bằng thép, gây ra hư hỏng nghiêm trọng cho vỏ.

Điều gì khiến cầu dao DC bị cong vênh hoặc tan chảy nếu cực tính của dây vô tình bị đảo ngược trong quá trình lắp đặt tại hiện trường?

Khi đảo cực, từ trường bên trong sẽ đẩy hồ quang điện ra khỏi lưới làm mát và giữ nó trực tiếp trên các điểm tiếp xúc bằng hợp kim bạc. Hồ quang bị bẫy tạo ra nhiệt độ cục bộ vượt quá 1.000°C, làm tan chảy các cơ cấu bên trong và vỏ polyme PA66 thay vì dập tắt nó một cách an toàn.

Nhiệt độ hoạt động xung quanh bên trong hộp tổ hợp kín làm thay đổi ngưỡng ngắt nhiệt như thế nào?

Dải lưỡng kim của chúng tôi được hiệu chuẩn ở nhiệt độ môi trường cơ bản là 30°C. Nếu nhiệt độ bên trong hộp phân phối kín đạt tới 50°C do ánh nắng trực tiếp, dải lưỡng kim bên trong Bộ ngắt mạch DC 1 cực C65 sẽ nóng lên trước, khiến nó ngắt ở khoảng 85% đến 90% dòng điện định mức ghi trên nhãn. Đối với môi trường nhiệt độ cao, chúng tôi khuyên bạn nên giảm tải hoặc điều chỉnh tham số lựa chọn lên trên.
