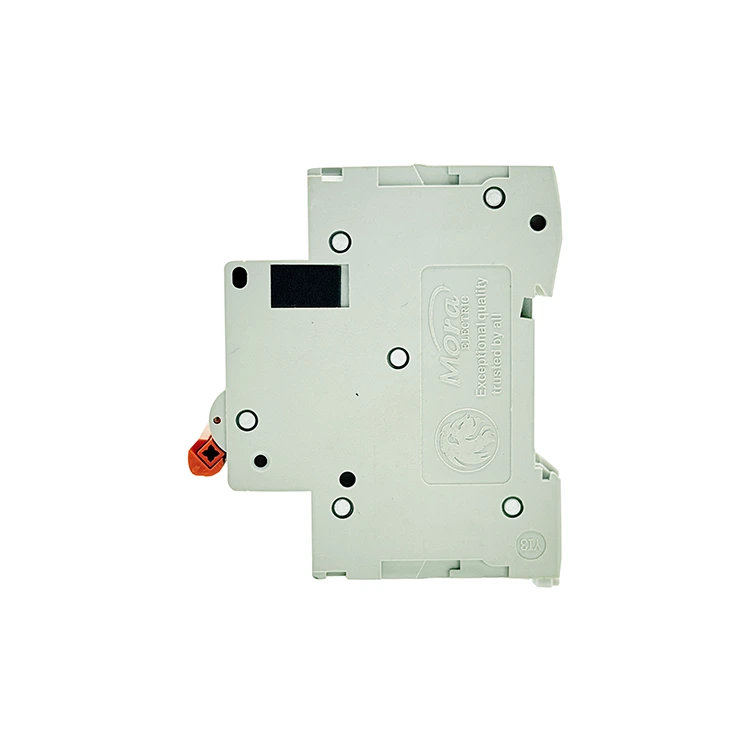

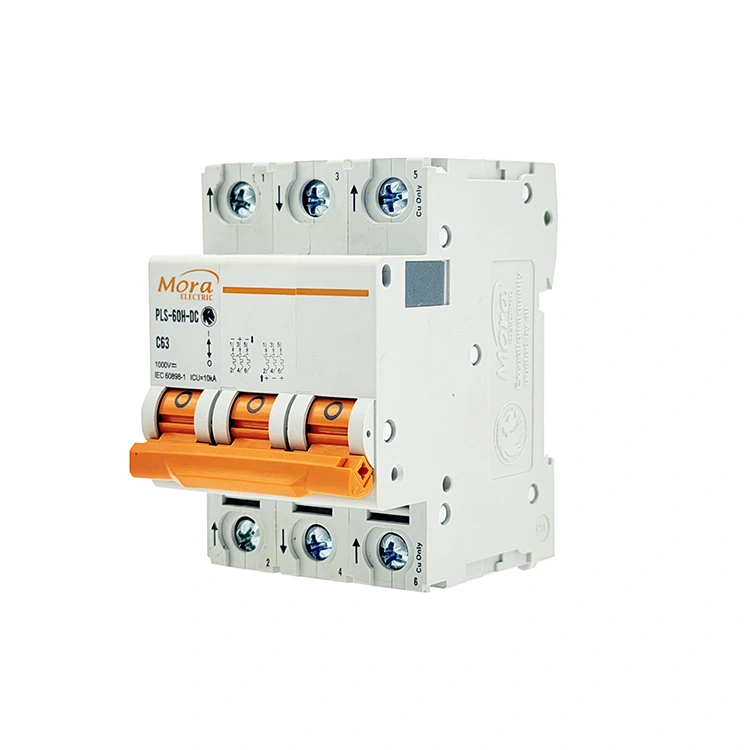

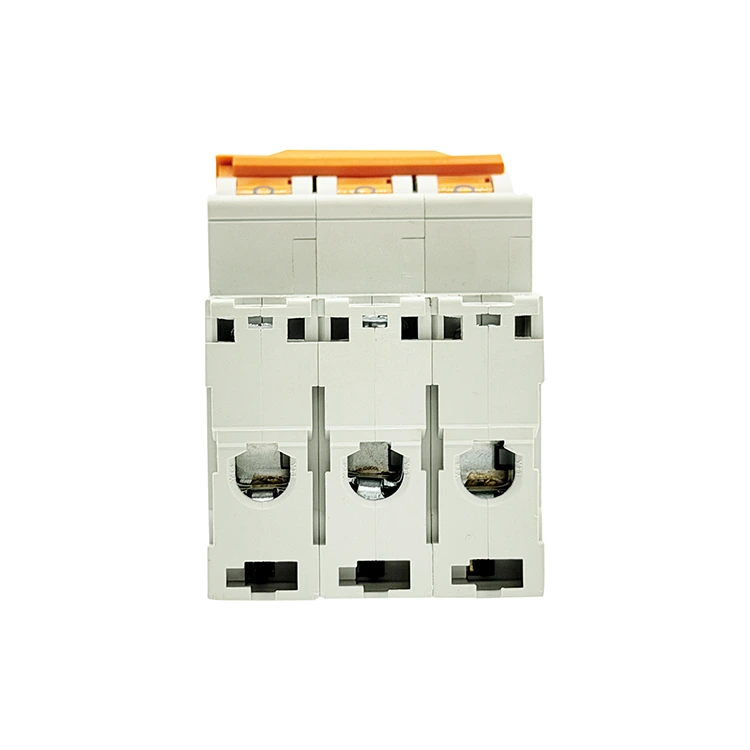

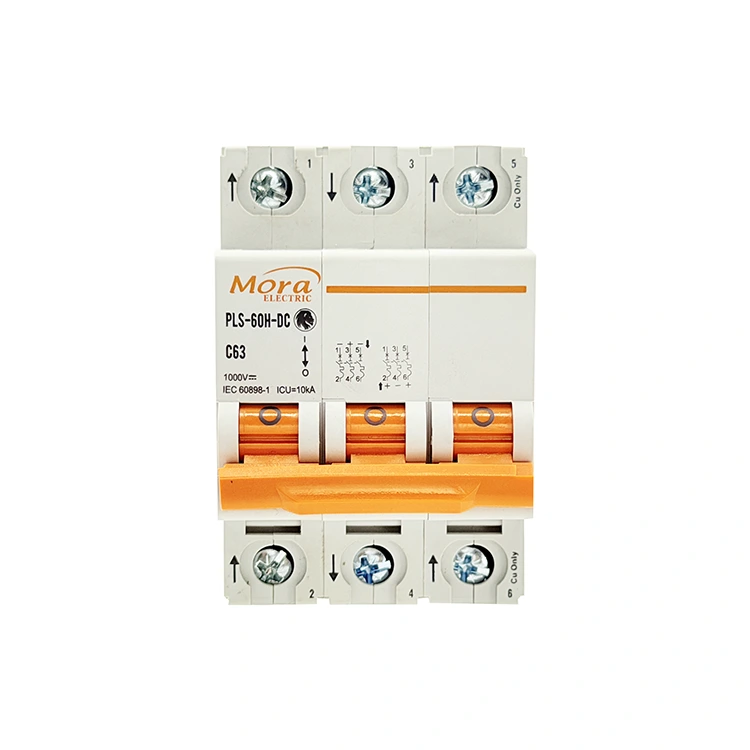

Bộ ngắt mạch DC 3 cực C65

Hoạt động như một nhà máy sản xuất Bộ ngắt mạch DC 3 cực C65 đã được thành lập tại Trung Quốc, PUGAO (Mora) chế tạo các công tắc điện 3 cực chắc chắn được tối ưu hóa để ngắt đồng thời nhiều đường dẫn DC điện áp cao; cầu dao 3P này tận dụng hiệu chuẩn thành phần tự động và ba buồng dập hồ quang nam châm vĩnh cửu để xử lý các nhu cầu lưu trữ tiện ích công nghiệp và ngoài lưới điện chuyên dụng.

Các kỹ sư thực sự triển khai công tắc 3P DC ở đâu?

Việc lắp đặt năng lượng mặt trời có điện áp thấp tiêu chuẩn thường có điện áp tối đa là 250V hoặc 500V DC, cho phép thực hiện các vòng dây đơn hoặc hai cực đơn giản. Tuy nhiên, khi các mảng năng lượng mặt trời thương mại công nghiệp quy mô lớn, hệ thống trang trại không nối lưới và các cơ sở viễn thông trung tâm lớn mở rộng quy mô, các kỹ sư hệ thống phải đối mặt với các lựa chọn thiết kế riêng biệt yêu cầu cấu hình 3 cực như Bộ ngắt mạch DC 3 cực C65.

Kết nối dòng cao thế 750V DC

Để tối đa hóa hiệu suất đầu ra và hạn chế tổn thất truyền tải trên đường dây hệ thống trên khoảng cách xa, các kỹ sư thường chọn chạy các chuỗi bảng năng lượng mặt trời theo chuỗi dài. Việc xếp chồng này điều khiển điện áp mạch hở lên tới 750V DC. Vì các buồng cầu dao tiêu chuẩn riêng lẻ được định mức ở mức 250V mỗi chiếc, nên bộ 3P cho phép các kỹ sư vòng dây dẫn dương qua hai cực theo kiểu nối dây nối tiếp trong khi định tuyến dây dẫn âm qua cực thứ ba. Điều này phân chia ứng suất điện đồng đều trên cả ba môi trường vi mô.

Mạng DC nổi ba dây

Một số thiết lập xử lý công nghiệp nặng và thiết bị vận chuyển khai thác sử dụng cấu trúc liên kết phân phối DC không nối đất hoặc ba dây chuyên dụng (bao gồm các dây tham chiếu Dương, Âm và Trung tính/Nối đất). Công tắc bảo vệ 3 cực cách ly đồng thời cả ba dây dẫn mang dòng điện riêng biệt khi xảy ra sự cố, cắt đứt khả năng tạo ra dòng điện phản hồi thất thường.

Cách ly dự phòng lưu trữ pin nguồn kép

Trong các nút chuyển mạch viễn thông cục bộ, khung phần cứng 3 cực duy nhất có thể được cấu hình để quản lý bố trí bus phân chia—chẳng hạn như chuyển mạch hai đường dây pin đầu vào dương riêng biệt dọc theo một đường dây trả về chung chung duy nhất. Điều này làm giảm yêu cầu về không gian bảng điều khiển bên trong giá đỡ thiết bị bị giới hạn về không gian.

Khả năng thực hiện

Ngưỡng vận hành và vật liệu kỹ thuật được xác định bên dưới được duy trì nghiêm ngặt trên các băng ghế xác minh chất lượng tự động của chúng tôi:

Những công nghệ nào ngăn chặn sự kết hợp tiếp xúc bên trong ở 750V?

1. Hệ thống hồ quang thổi ba nam châm vĩnh cửu

Vòng cung dòng điện một chiều điện áp cao không vượt qua trạng thái dòng điện bằng 0 tự nhiên, nghĩa là chúng có thể duy trì kênh plasma nhiệt độ cao giữa các tiếp điểm mở dễ dàng làm tan chảy các thành phần đồng tiêu chuẩn. Để giải quyết vấn đề này, Bộ ngắt mạch DC 3 cực C65 của chúng tôi kết hợp các nam châm vĩnh cửu độc lập bên trong mỗi cực trong số ba cực riêng lẻ của nó. Những nam châm này tạo ra một từ trường cục bộ mạnh để đẩy lùi hồ quang, thổi nó ra khỏi các miếng tiếp xúc và đẩy nó sâu vào lưới làm mát bằng thép 9 tấm. Hành động này sẽ tách và dập tắt vòng cung trong vòng 5 mili giây.

2. Liên kết chốt cơ đồng bộ

Nếu một cực trì hoãn việc mở khi xảy ra sự cố điện áp cao, thì cực còn lại sẽ phải gánh chịu áp lực điện, gây ra hiện tượng cháy thiết bị đầu cuối. PUGAO (Mora) chế tạo những cầu dao này bằng một thanh liên kết cơ học bên trong cứng chắc kết nối cả ba cơ cấu phụ cực. Nếu một lỗi ngắn mạch kích hoạt cuộn dây từ tính ở bất kỳ cực đơn nào, thì thanh liên kết ngắt chung sẽ buộc cả ba cực phải hạ xuống đồng thời, ngăn chặn tình trạng cấp điện một đường dây nguy hiểm.

3. Kiểm soát hàn điểm chính xác tại nhà máy

Sự thay đổi điện trở đầu cực bên trong máy cắt nhiều cực dẫn đến sự phân bố dòng điện không đều và các điểm nóng cục bộ bên trong hộp phân phối. Cơ sở sản xuất rộng 5.000 mét vuông của chúng tôi tránh được vấn đề này bằng cách sử dụng dây chuyền sản xuất máy cắt vi mô tự động. Máy đục lỗ và hàn điểm tự động khóa các shunt bên trong và cụm tiếp điểm bằng đồng vào các vị trí chính xác, cung cấp mức điện trở bên trong giống hệt nhau trên cả ba cực.

Hướng dẫn khắc phục sự cố cho các sự cố trường phức tạp

• Tay cầm chuyển đổi Bộ ngắt mạch DC 3 cực C65 tự động đặt lại về vị trí trung tâm trong quá trình khởi động hệ thống ban đầu

Tại sao điều này xảy ra:Chốt cơ bên trong giảm xuống khi xảy ra đoản mạch ở hạ lưu hoặc dây nhảy vòng nối tiếp dương bị đấu sai vào cực tiếp xúc âm, tạo ra đoản mạch chết trên các cực.

Cách khắc phục:Cô lập hoàn toàn vòng nguồn chính. Kiểm tra cấu hình bộ nhảy vòng lặp của bạn dựa trên sơ đồ nối tiếp. Sử dụng máy kiểm tra điện trở cách điện trên đường dây hạ lưu để tìm dây bị chập hoặc đứt cách điện trước khi thử bật lại công tắc.

• Một cổng cực có nhiệt độ tăng cao so với các cổng đầu cuối liền kề

Tại sao điều này xảy ra:Vít đầu cuối cho cổng cụ thể đó bị thiếu mô-men xoắn trong quá trình thiết lập hiện trường hoặc các sợi dây trong kẹp đường hầm bị nén không đều.

Cách khắc phục:Ngắt truyền tải điện. Tháo dây dẫn ra khỏi cổng nóng, kiểm tra các sợi đồng xem có bị hư hỏng hoặc oxy hóa do hồ quang hay không, cắt và bóc lại cáp nếu cần, lắp lại và sử dụng cờ lê lực đã hiệu chỉnh để siết vít đến 2,5 Nm.

Câu hỏi thường gặp về Kỹ thuật & Ứng dụng

Tại sao cầu dao 3P DC có thể xử lý điện áp cao hơn khi được nối dây trong cấu hình vòng lặp nối tiếp?

Mỗi buồng cực độc lập của cầu dao thu nhỏ được thiết kế để dập tắt an toàn điện áp lên đến 250V DC trong điều kiện có sự cố. Bằng cách xếp tầng đường dẫn dòng điện dương qua hai cực riêng lẻ nối tiếp trước khi thoát ra biến tần, tổng ứng suất điện áp trên các tiếp điểm trong sự kiện hồ quang được chia nhỏ từ 500V xuống 250V mỗi buồng, cho phép hệ thống dễ dàng xử lý điện áp tổng thể cao hơn.

Hậu quả hoạt động của việc bỏ qua bộ nhảy vòng dương và nối ba dây năng lượng mặt trời riêng biệt qua ba cực riêng lẻ là gì?

Nếu bạn chạy ba dây độc lập thông qua một khung cầu dao duy nhất mà không buộc chúng nối tiếp với nhau thì định mức điện áp tối đa cho mỗi dây phải duy trì ở mức dưới 250V DC. Nếu bất kỳ chuỗi riêng lẻ nào vượt quá ngưỡng này và gặp lỗi, buồng đơn cực của nó sẽ thiếu khả năng phân chia điện áp cần thiết để dập tắt hồ quang điện áp cao sinh ra, dẫn đến phá hủy vỏ bên trong.

Việc tiếp xúc liên tục với bức xạ mặt trời cao ảnh hưởng như thế nào đến việc hiệu chuẩn dải lưỡng kim bên trong bên trong vỏ bọc tổ hợp kín?

Dải lưỡng kim của chúng tôi được hiệu chuẩn ở nhiệt độ cơ bản được kiểm soát tại nhà máy là 30°C. Khi được đặt trong hộp tổ hợp ngoài trời không được thông gió, nơi nhiệt mặt trời thúc đẩy điều kiện môi trường xung quanh bên trong lên đến 55°C, các dải lưỡng kim bên trong Bộ ngắt mạch DC 3 cực C65 sẽ giãn nở sớm. Điều này làm giảm điểm dừng quá tải nhiệt thực tế xuống khoảng 83% đến 85% dòng điện định mức danh nghĩa của nó. Để khắc phục điều này, các kỹ sư nên tích hợp các cửa gió làm mát thụ động hoặc tăng kích thước định mức của cầu dao trong giai đoạn thiết kế hệ thống ban đầu.
