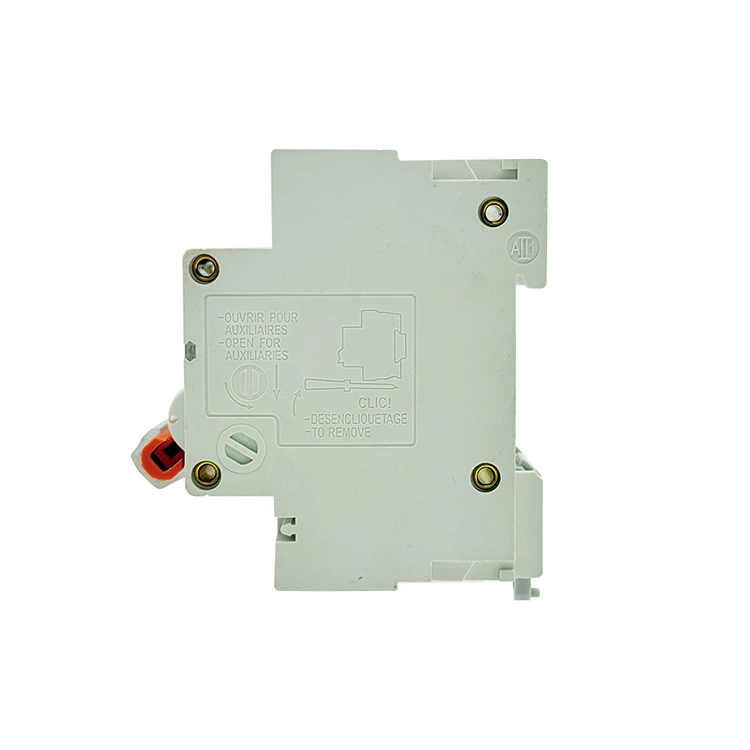

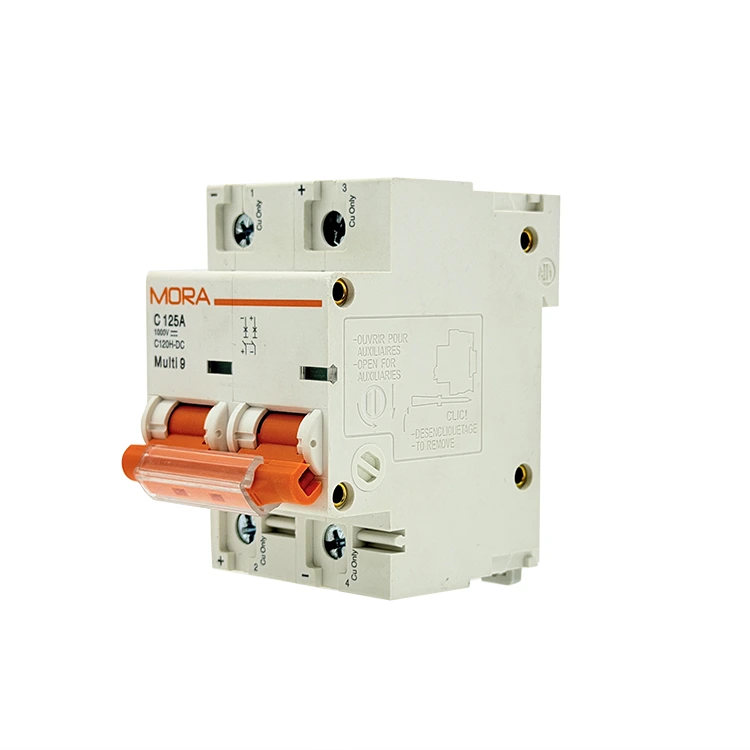

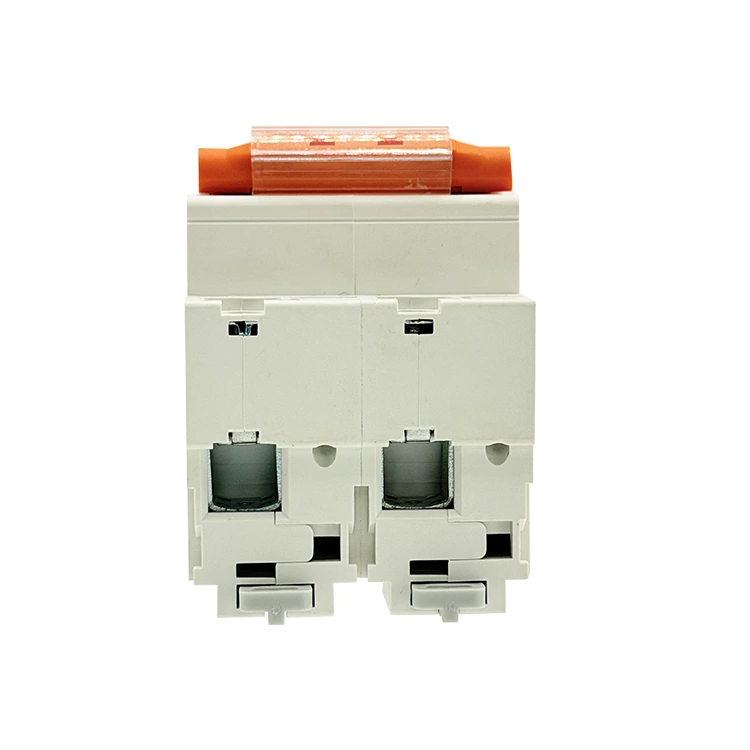

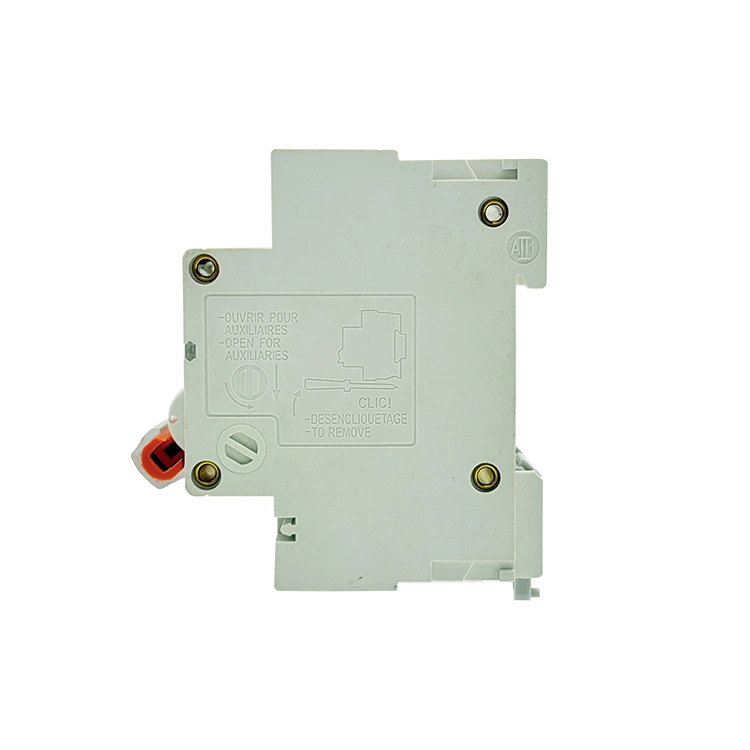

Bộ ngắt mạch loại nhỏ NC Series 2P DC

Là nhà máy sản xuất Bộ ngắt mạch thu nhỏ NC Series 2P DC tiên tiến có trụ sở tại Trung Quốc, PUGAO (Mora) sản xuất các công tắc bảo vệ hai cực hiệu suất cao có khả năng ngắt nâng cao và khung mô-đun được sắp xếp hợp lý. Mỗi thiết bị đều sử dụng phương pháp hàn điểm tự động và thiết bị chạy hồ quang nam châm vĩnh cửu kép được tối ưu hóa để bảo vệ cơ sở hạ tầng viễn thông, lưu trữ năng lượng và năng lượng mặt trời thương mại quan trọng.

Điều gì khiến dòng NC khác biệt so với cầu dao DC tiêu chuẩn?

Lưới DC công nghiệp đang phát triển nhanh chóng, hướng tới mật độ năng lượng cao hơn và cấu hình tủ chặt chẽ hơn. Trong khi các cầu dao cấp dân dụng truyền thống không đảm bảo khả năng tản nhiệt khi thu nhỏ, thì Bộ ngắt mạch thu nhỏ DC Series 2P NC có kiến ​​trúc cấu trúc bên trong được thiết kế lại rõ ràng cho các hoạt động thương mại có độ tin cậy cao.

Bằng cách tích hợp cách ly vật lý hai cực vào khung mô-đun tiết kiệm không gian, Dòng NC giảm thiểu diện tích tấm mặt bên trong bảng phân phối đồng thời mở rộng khoảng cách đường rò bên trong—đường đi ngắn nhất dọc theo bề mặt vật liệu cách điện giữa hai bộ phận dẫn điện—để ngăn ngừa lỗi theo dõi cục bộ.

Trung tâm kết hợp năng lượng mặt trời mật độ cao

Các thiết lập năng lượng mặt trời hiện đại yêu cầu các bộ phận nhỏ gọn để lắp nhiều đầu vào chuỗi hơn vào các vỏ ngoài trời nhỏ hơn. Sê-ri NC cho phép phân cụm mảng cạnh nhau một cách rõ ràng, quản lý cả đường hồi âm dương và âm của chuỗi DC 600V trong một cấu hình vỏ nhỏ gọn mà không làm mất đi khả năng thông gió ở hai bên.

Ngân hàng pin viễn thông tập trung

Với các hệ thống thông tin liên lạc chạy bằng pin dự phòng điện áp thấp đến trung bình ổn định, việc khắc phục lỗi mà không làm rơi toàn bộ giá đỡ là rất quan trọng. Bộ ngắt mạch thu nhỏ này cung cấp khả năng bảo vệ mạch nhánh độc lập, cách ly các chuỗi pin đơn hoặc mô-đun sạc ngay lập tức trong khi các hoạt động lân cận vẫn hoạt động.

Thông số vật liệu

Ma trận kỹ thuật sau đây thể hiện các thông số vận hành cơ bản đã được xác minh trên các dây chuyền thử nghiệm tự động tại nhà máy của chúng tôi:

Dòng NC đạt được công suất cắt 10kA bằng cách nào?

1. Kênh xả từ lực kép

Ở điện áp cao hơn lên đến 600V DC, việc tạo ra một hồ quang điện có thể dễ dàng biến thành một sự kiện hồ quang plasma kéo dài làm tan chảy hoàn toàn các tiếp điểm của bộ ngắt mạch tiêu chuẩn. Bộ ngắt mạch thu nhỏ 2P DC NC Series chống lại điều này bằng nam châm vĩnh cửu kép cường độ cao được gắn ở hai bên của mỗi đường tiếp xúc. Khi các điểm tiếp xúc tách ra, các nam châm này tạo ra một từ trường định hướng làm kéo dài hồ quang ngay lập tức, đẩy hồ quang ra khỏi các miếng bạc và thổi hồ quang vào máng hồ quang bằng thép 11 tấm chịu lực cao, nơi hồ quang được tách ra và làm mát trong vòng 4,5 mili giây.

2. Liên kết chéo chuyến đi cơ học tốc độ cao

Việc chia các đường ray dương và âm thành hai cực riêng biệt có nghĩa là cả hai đường dẫn phải mở chính xác cùng một lúc. Dòng NC sử dụng thanh ngắt liên kết chéo bên trong để khóa cả hai cơ cấu cơ khí lại với nhau. Nếu xảy ra lỗi quá dòng ở phía dương, thanh bên trong sẽ tự động ngắt cực âm ngay lập tức, cung cấp khả năng cách ly điện hoàn toàn và ngăn chặn việc cấp điện trở lại nguy hiểm.

3. Hàn điểm và hiệu chuẩn laser tự động

Việc lắp ráp linh kiện thủ công tạo ra các biến thể về cấu trúc có thể gây ra điện trở trong không đồng đều giữa hai cực. PUGAO (Mora) loại bỏ yếu tố con người này bằng cách sản xuất Dòng NC trên dây chuyền sản xuất máy cắt vi mô hoàn toàn tự động. Máy hàn điểm laser tiên tiến khóa các shunt đồng, lưỡng kim và cuộn dây từ thành sự căn chỉnh hình học chính xác, đảm bảo điện trở trong cân bằng và đường cong hành trình phù hợp trên mỗi lô sản xuất.

Giao thức cài đặt trường

1. Xác minh điện áp bằng 0:Vòng lặp khử năng lượng. Mở tất cả các công tắc ngắt kết nối năng lượng mặt trời phía trên hoặc các liên kết cách ly pin. Sử dụng đồng hồ vạn năng kỹ thuật số để kiểm tra cả cáp đầu vào dương và âm, xác nhận rằng có 0V trước khi cắm dây vào các cổng đầu cuối.

2. Gắn vào thanh ray DIN:Đính kèm đường sắt. Móc giá đỡ phía sau phía trên của khung Dòng NC qua thanh ray DIN 35mm tiêu chuẩn. Nhấn mạnh vào cạnh dưới của vỏ cho đến khi thanh trượt nhựa có lò xo khớp chặt vào vị trí tựa vào ray.

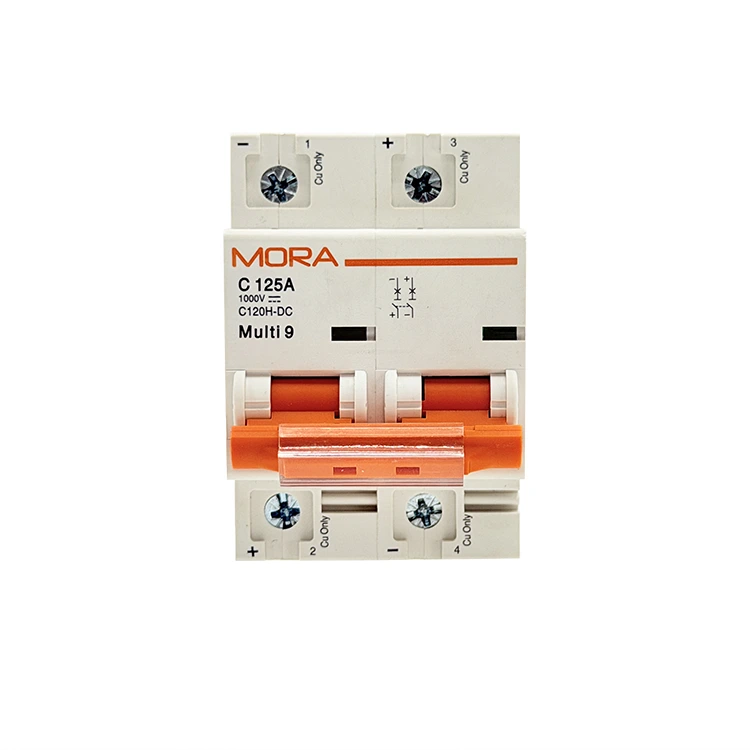

3. Căn chỉnh các điểm đánh dấu phân cực:Trận đấu phân cực. Kiểm tra các ký hiệu (+) và (-) được dán trên mặt trước của Bộ ngắt mạch thu nhỏ DC Series 2P NC. Kết nối cáp dương vào của bạn với đầu Cực 1 (được đánh dấu là dương) và cáp âm vào của bạn với đầu Cực 2 (được đánh dấu là âm). Cảnh báo: Việc đảo ngược bố cục này sẽ ngăn nam châm bên trong đẩy hồ quang vào máng làm mát.

4. Vít đầu cực mô-men xoắn:Kết nối an toàn. Chèn hoàn toàn các lõi dây đồng đã được tước sạch vào các kẹp đường hầm có răng cưa. Sử dụng tuốc nơ vít mô-men xoắn đã hiệu chỉnh, siết chặt các vít đầu cực đến 2,0–2,5 Nm. Các kết nối đầu cuối lỏng lẻo tạo ra nhiệt cục bộ dẫn đến hiện tượng ngắt nhiệt sớm.

Câu hỏi thường gặp về ứng dụng

Điều gì làm cho khả năng ngắt dòng NC 10kA an toàn hơn so với các lựa chọn thay thế 6kA tiêu chuẩn cho hệ thống pin?

Bộ pin có thể cung cấp dòng điện ngắn mạch lớn trong vòng một phần nghìn giây khi xảy ra sự cố trực tiếp. Một máy cắt được định mức chỉ 6kA có thể bị hàn tiếp điểm hoặc vỡ vỏ nếu năng lượng sự cố vượt quá giới hạn cơ học của nó. Định mức 10kA được nâng cấp của Bộ ngắt mạch thu nhỏ NC Series 2P DC đảm bảo nó có thể xóa các mạch ngắn mạch pin năng lượng cao, nghiêm trọng này một cách an toàn mà không phá hủy vỏ bộ ngắt hoặc làm hỏng các bộ phận gần đó.

Cầu dao NC Series 2P có thể nối dây nối tiếp để xử lý điện áp DC cao hơn không?

Đúng. Nếu điện áp hệ thống của bạn vượt quá định mức một cực, bạn có thể chạy dây dẫn dương qua cả hai cực nối tiếp (đi vào đỉnh Cực 1, nhảy từ đáy Cực 1 lên đỉnh Cực 2 và thoát ra khỏi đáy Cực 2). Điều này phân chia tổng điện áp thành hai buồng hồ quang riêng biệt, cho phép máy cắt quản lý điện áp tổng thể cao hơn một cách an toàn.

Các kỹ sư thiết kế nên giải thích thế nào về nhiệt độ xung quanh cao bên trong các thùng kín ngoài trời?

Các dải lưỡng kim bên trong được hiệu chuẩn ở nhiệt độ cơ bản tiêu chuẩn nhà máy là 30°C. Khi được lắp bên trong hộp tổ hợp ngoài trời không được thông gió, nơi nhiệt độ xung quanh và ánh nắng trực tiếp đẩy nhiệt độ bên trong lên tới 55°C, các bộ phận lưỡng kim sẽ giãn nở trước. Điều này làm giảm điểm ngắt nhiệt thực tế xuống khoảng 83% đến 85% dòng điện định mức của nó. Để ngăn chặn sự vấp ngã phiền toái, các kỹ sư nên tích hợp các cửa làm mát thụ động hoặc tăng kích thước định mức của máy cắt bằng cách áp dụng các bảng giảm nhiệt tiêu chuẩn.
