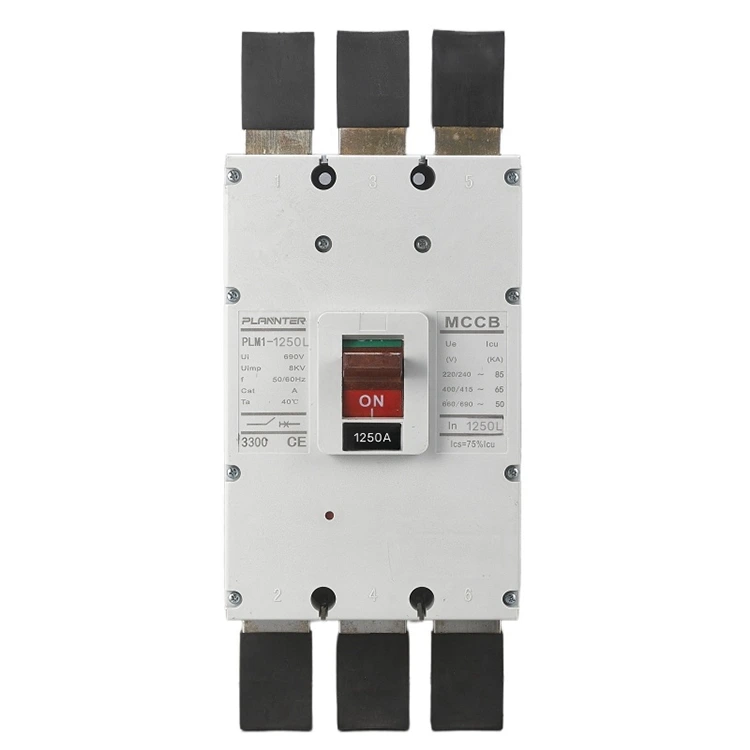

Máy cắt vỏ đúc AC 690V

What Is a AC 690V Molded Case Breaker?

MỘTMáy cắt vỏ đúc AC 690Vlà một thiết bị bảo vệ điện áp cao được thiết kế để bảo vệ các mạch điện khỏi quá tải, ngắn mạch và sự cố. Không giống như cầu dao 400V tiêu chuẩn, thiết bị này được thiết kế để xử lý các mức điện áp cao hơn, khiến nó trở nên lý tưởng để giảm kích thước cáp và cải thiện hiệu quả sử dụng năng lượng trong các ứng dụng công nghiệp nặng và thương mại lớn.

đặc điểm kỹ thuật sản phẩm

Các tính năng chính và thông số kỹ thuật

Điện áp và công suất

• Điện áp định mức:Điện áp xoay chiều 690V (50/60Hz).
• Dòng điện chịu được thời gian ngắn (Icw):Định mức ở mức 85 kA/1s đến 100 kA/1s, đảm bảo thiết bị vẫn nguyên vẹn trong thời gian ngắn mạch cao điểm.
• Công suất phá vỡ dịch vụ (Ics):75% đến 100% Icu, cho phép máy cắt hoạt động trở lại mà không cần bảo trì sau khi khắc phục sự cố.

Xếp hạng hiện tại

Có sẵn ở nhiều kích cỡ khung khác nhau, bao gồm cả các mẫu có dòng điện cao lên đến1250A, thích hợp cho các nguồn cấp dữ liệu phân phối chính.

Đơn vị chuyến đi

Được trang bị các đơn vị chuyến đi thông minh cung cấp khả năng bảo vệ theo giai đoạn:

• Trì hoãn thời gian dài:Để bảo vệ quá tải (nghịch đảo thời gian).
• Độ trễ thời gian ngắn:Để phối hợp có chọn lọc trong thời gian ngắn mạch một phần.
• Hoạt động tức thời:Đối với gián đoạn ngắn mạch nghiêm trọng (tổng thời gian ngắt 15ms–30ms).

Tiêu chuẩn

Hoàn toàn tuân thủ các tiêu chuẩn IEC 60947-2 và GB, đảm bảo tính tương thích và an toàn toàn cầu.

Ưu điểm chính

Tại sao chọn của chúng tôiMáy cắt vỏ đúc AC 690V?

• Tính ổn định vượt trội:Xếp hạng Icw cao đảm bảo độ ổn định động và nhiệt trước các hiện tượng đoản mạch đột ngột.
• Nguồn điện không bị gián đoạn:Khả năng Ics cao có nghĩa là máy cắt có thể xử lý các lỗi tối đa và tiếp tục hoạt động, giảm thiểu thời gian ngừng hoạt động.
• Bảo vệ chọn lọc:Cài đặt ngắt chính xác đảm bảo chỉ cách ly mạch bị lỗi, giữ cho đường dây chính luôn được cấp điện.

Ứng dụng

Máy cắt của chúng tôi rất cần thiết cho việc phân phối điện tập trung trong các môi trường đòi hỏi khắt khe:

• Công nghiệp nặng:Nhà máy hóa chất, nhà máy thép và cơ sở sản xuất ô tô.
• Cơ sở hạ tầng quan trọng:Phòng điện trung tâm tại các bệnh viện lớn và nhà ga sân bay.
• Tòa nhà lớn:Bảo vệ các phòng thiết bị nhạy cảm và phân phối điện cho toàn bộ cánh tòa nhà.

Tại sao chọn Pugao Electric?

Là một người chuyên nghiệpnhà sản xuấtTRONGTrung Quốc, chúng tôi tin rằng thiết bị tiên tiến là nền tảng của chất lượng.

• Sản xuất thông minh:Chúng tôi sử dụng máy cuộn tự động và hệ thống ép phun chính xác được điều khiển bằng máy tính.
• Chất lượng nhất quán:Các bu lông chính được siết chặt bằng các công cụ đã được hiệu chỉnh và mọi bộ phận đều được kiểm tra hành trình, áp suất tiếp xúc và hoạt động đầy tải.
• Giao hàng nhanh:Dây chuyền sản xuất hiệu quả của chúng tôi cho phép chúng tôi giao hàng nhanh chóng mà không ảnh hưởng đến hiệu suất.

Câu hỏi thường gặp

Khả năng cắt của MCCB AC 690V là bao nhiêu?

Các thiết bị của chúng tôi thường có công suất cắt tối đa (Icu) lên tới 100kA và công suất cắt dịch vụ (Ics) là 75-100% Icu.

Xếp hạng hiện tại nào có sẵn cho MCCB 690V?

Chúng tôi cung cấp nhiều loại định mức, thường từ 100A đến 1250A hoặc 1600A, tùy thuộc vào kích thước khung.

Các loại chuyến đi phổ biến là gì?

Các loại phổ biến bao gồm Nhiệt-Từ (TM) để sử dụng thông thường và Điện tử (dựa trên bộ vi xử lý) để bảo vệ và liên lạc chính xác.

Máy cắt 690V có phù hợp với DC không?

Nói chung là không. Máy cắt AC dựa vào dòng điện cắt 0 để dập tắt hồ quang. Hệ thống DC yêu cầu các cầu dao định mức DC cụ thể trừ khi cầu dao AC được giảm tiêu chuẩn rõ ràng và được chứng nhận để sử dụng DC.

MCCB 690V được sử dụng ở đâu?

Chúng được sử dụng trong phân phối công nghiệp nặng, năng lượng tái tạo (mặt trời/gió) và các cơ sở thương mại lớn để giảm chi phí cáp và nâng cao hiệu quả.

Sự khác biệt giữa MCCB 400V và 690V là gì?

MCCB 690V có độ bền cách điện cao hơn và khả năng dập hồ quang để xử lý ứng suất điện áp cao hơn một cách an toàn.

3 cực và 4 cực có nghĩa là gì?

Cầu dao 3 cực bảo vệ 3 pha (L1, L2, L3). Cầu dao 4 cực bảo vệ ba pha cộng với dây trung tính (N).
