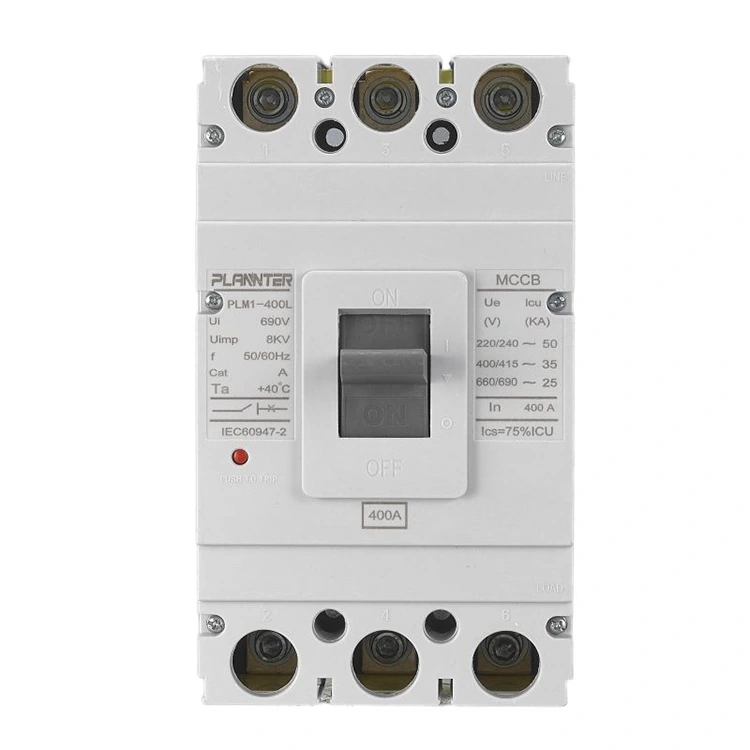

Bộ ngắt mạch vỏ đúc điện AC 400A

Thông số kỹ thuật MCCB điện xoay chiều 400A

• Dòng điện định mức (Trong):400A
• Điện áp hoạt động định mức (Ue):AC 400V / 415V
• Điện áp cách điện định mức (Ui):Lên đến AC 800V
• Tần số định mức:50/60Hz
• Số cực:3P / 4P tùy chọn
• Công suất phá vỡ (Icu):50kA – 65kA (IEC 60947-2)
• Công suất phá vỡ dịch vụ định mức (Ics):75% – 100% Icu
• Loại đơn vị chuyến đi:Nhiệt-Từ / Điện tử (tùy chọn)
• Đặc điểm chuyến đi:Có thể điều chỉnh quá tải và bảo vệ ngắn mạch cố định/có thể điều chỉnh
• Cuộc sống cơ khí:≥ 10.000 hoạt động
• Cuộc sống điện:≥ 20.000 hoạt động
• Tài liệu liên hệ:Hợp kim oxit bạc-thiếc
• Phương pháp cài đặt:gắn cố định
• Kiểu kết nối:Kết nối trước / sau tùy chọn
• Cơ chế vận hành:Vận hành bằng tay với cơ chế cơ giới tùy chọn
• Cấp độ bảo vệ:IP20 (cao hơn khi có vỏ bọc)
• Nhiệt độ môi trường xung quanh:-5°C đến +40°C
• Tuân thủ tiêu chuẩn:IEC 60947-2, ISO9001

Tính năng sản phẩm:

√ Công suất cắt đạt 65 kA

√ 400 A định mức dòng điện hoạt động

√ Các tiếp điểm làm bằng hợp kim bạc có trở kháng thấp

√ Hệ thống liên kết bốn thanh tốc độ cao

√ Thi công nhỏ gọn, lắp đặt đơn giản

√ Vượt qua xác minh điện trở vòng lặp nghiêm ngặt

√ Sản xuất tự động duy trì tính đồng nhất

√ Ngắt mạch tức thời

√ Bảo vệ mạch hạ lưu đáng tin cậy

√ Tiết kiệm chi phí với nhu cầu bảo trì giảm

Ưu điểm chính của MCCB AC 400A

Xử lý dòng điện cao:

• Định mức 400A để quản lý tải nặng trong hệ thống điện lớn
• Hỗ trợ hoạt động đáng tin cậy của bảng điều khiển chính và thiết bị hạ nguồn

Cài đặt chuyến đi có thể điều chỉnh:

• Bộ ngắt nhiệt từ cho phép điều chỉnh tốt để bảo vệ quá tải và ngắn mạch
• Tối ưu hóa khả năng bảo vệ dựa trên loại tải và kịch bản ứng dụng

Khả năng phá vỡ cao:

• Công suất cắt tối đa (Icu) là 50–65 kA theo tiêu chuẩn IEC 60947-2
• Nhanh chóng ngắt dòng điện sự cố nghiêm trọng để bảo vệ thiết bị và dây cáp

Thiết kế nhỏ gọn:

• Giải pháp tiết kiệm không gian so với máy cắt khung truyền thống
• Dễ dàng cài đặt và bảo trì trong bảng điều khiển và bộ phân phối điện

Phụ kiện đa năng:

• Các tiếp điểm phụ trợ tùy chọn, ngắt shunt và mô-đun cảnh báo để tích hợp hệ thống
• Tương thích với nhiều thiết lập điều khiển và giám sát khác nhau

Độ bền và độ tin cậy:

• Các điểm tiếp xúc bằng hợp kim oxit bạc-thiếc được dập chính xác và hàn bằng laze
• Tuổi thọ điện vượt quá 20.000 chu kỳ và điện trở tiếp xúc thấp dưới 35 micro-ohm
• Lắp ráp và hiệu chuẩn tiên tiến đảm bảo lực vận hành và hiệu suất ổn định

An toàn nâng cao:

• Ách từ bằng thép silicon có độ thấm cao đảm bảo đáp ứng ngắt ngắn mạch dưới 10ms
• Kiểm tra nhà máy 100% bằng vít đầu cực hiệu chỉnh mô-men xoắn và xác minh điện trở vòng lặp
• Bảo vệ đáng tin cậy chống lại các sự cố điện và nâng cao an toàn cho nhân viên

Câu hỏi thường gặp

Ứng dụng chính của MCCB 400A là gì?

• Bộ ngắt mạch vỏ đúc điện AC 400A được sử dụng trong các bảng phân phối điện chính cho các hệ thống công nghiệp, thương mại và dân dụng lớn.
• Bảo vệ mạch khỏi quá tải, ngắn mạch và dòng điện sự cố.
• Đảm bảo hoạt động đáng tin cậy của các thiết bị hạ lưu như động cơ, máy biến áp và các thiết bị lớn.

Cài đặt chuyến đi 400A có thể điều chỉnh được không?

• Có, MCCB có bộ ngắt nhiệt-từ tính với các cài đặt có thể điều chỉnh được.
• Cho phép tùy chỉnh dựa trên loại tải và yêu cầu an toàn.
• Giúp ngăn chặn sự vấp ngã phiền toái trong khi vẫn duy trì sự bảo vệ hiệu quả.

Sự khác biệt giữa MCCB 3P và 4P 400A là gì?

• 3P MCCB: Bảo vệ mạch ba pha, giữ cho đường dây trung tính không bị đứt.
• MCCB 4P: Bảo vệ mạch ba pha cộng với đường dây trung tính, cung cấp khả năng ngắt kết nối hoàn toàn.
• Lựa chọn phụ thuộc vào yêu cầu hệ thống và tiêu chuẩn an toàn.

Tôi nên sử dụng cỡ cáp nào cho MCCB 400A?

• Kích thước cáp phụ thuộc vào kiểu lắp đặt, vật liệu cách điện và độ sụt áp cho phép.
• Thông thường, MCCB 400A được ghép nối với các loại cáp có dây dẫn bằng đồng có đường kính từ 120 mm2 đến 185 mm2.
• Hãy tham khảo ý kiến ​​của Pugao Electric để có những khuyến nghị chính xác dựa trên điều kiện dự án cụ thể.

Bao lâu thì nên kiểm tra MCCB 400A?

• Nên kiểm tra định kỳ, thường là 6–12 tháng một lần đối với các hệ thống quan trọng.
• Kiểm tra hoạt động cơ học, phản hồi chuyến đi và tính toàn vẹn của kết nối.
• Đảm bảo Bộ ngắt mạch vỏ đúc điện AC 400A duy trì khả năng bảo vệ đáng tin cậy trong suốt thời gian sử dụng.
