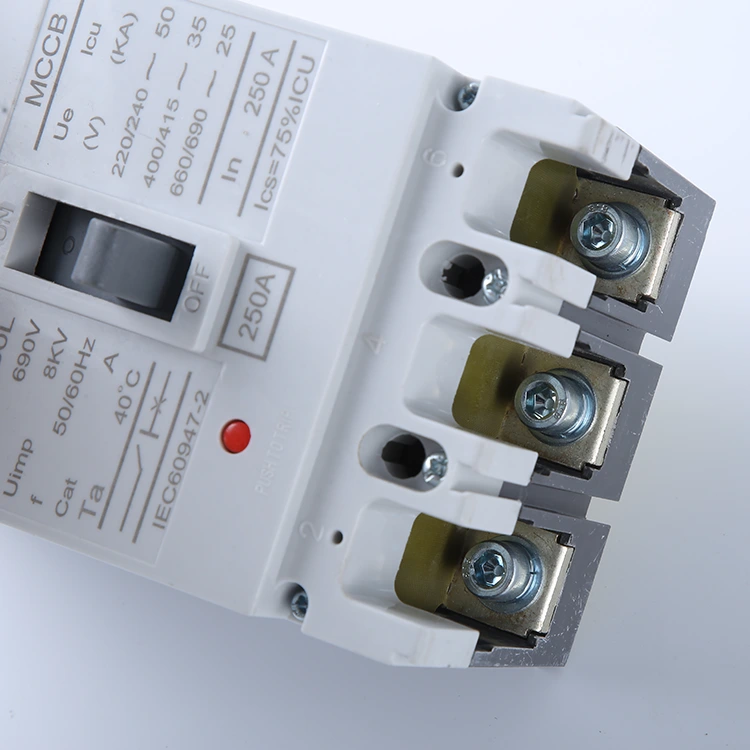

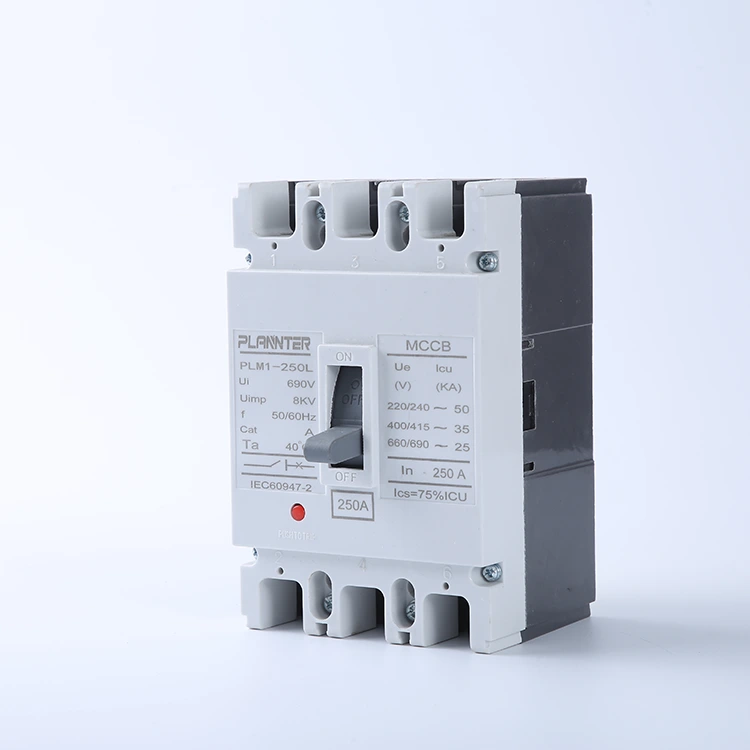

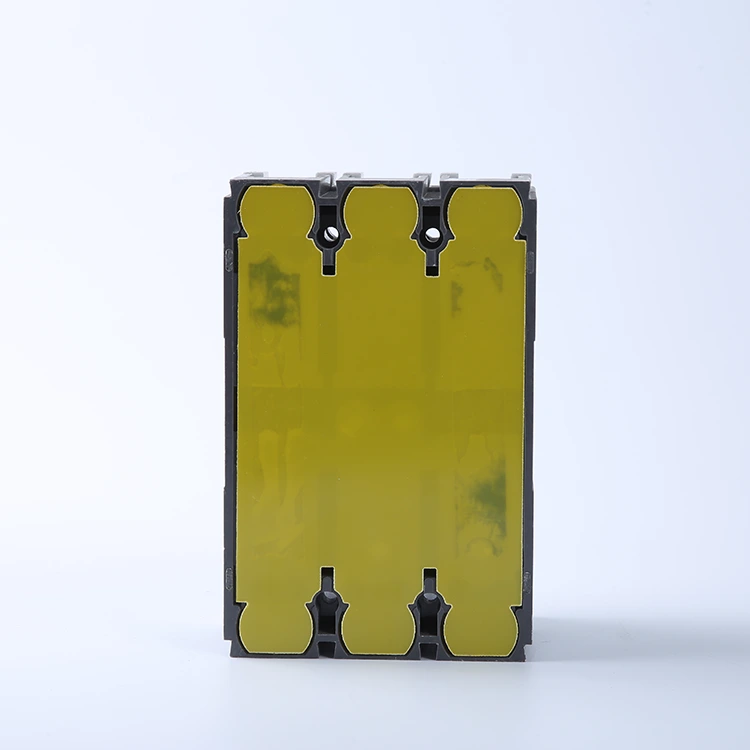

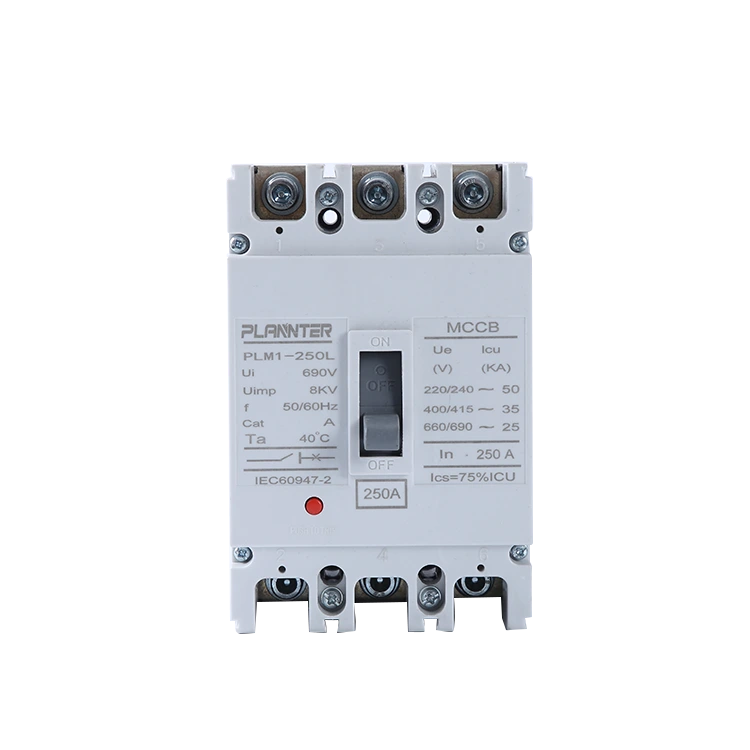

Bộ ngắt mạch vỏ đúc điện áp cao AC

MỘTBộ ngắt mạch vỏ đúc điện áp cao AClà một thiết bị bảo vệ mạch mạnh mẽ được thiết kế để xử lý tải dòng điện cao và các tình huống ngắn mạch cực độ. Nó đóng vai trò là "phòng thủ cuối cùng" cho hệ thống điện của bạn, đảm bảo sự gián đoạn ngay cả trong điều kiện lỗi nghiêm trọng.

Được chế tạo bằng vật liệu chống hồ quang và chống va đập, những cầu dao này mang lại hiệu suất ổn định về kích thước, khiến chúng trở thành lõi đáng tin cậy bên trong tủ điều khiển nguồn cho các hoạt động quy mô lớn.

Các tính năng và thông số kỹ thuật chính

Dải điện áp

Điện áp hoạt động định mức:AC 400V/690V; Bộ ngắt mạch vỏ đúc cao áp AC thích hợp cho các ứng dụng phân phối điện áp cao cấp công nghiệp và hỗ trợ các hệ thống ba pha, ba dây.

Hiệu suất cách nhiệt:Có điện áp chịu được tần số nguồn 3000V và điện áp chịu xung 8kV, đảm bảo an toàn cách điện trong môi trường điện áp cao.

Công suất đột phá

Br ngắn mạch cuối cùngcông suất eaking:Icu đạt tới 65kA–100kA, cho phép ngắt mạch nhanh chóng khi có sự cố ngắn mạch cực độ để đóng vai trò là tuyến phòng thủ cuối cùng của hệ thống.

Dịch vụ cắt ngắn mạchIcs ≥ 50kA, cho phép thiết bị duy trì hoạt động ngay cả sau nhiều lần gián đoạn do lỗi, nhờ đó giảm chi phí bảo trì.

Xếp hạng hiện tại

Xếp hạng hiện tại:Bao gồm phạm vi 250A–1600A, hỗ trợ các thông số kỹ thuật tiêu chuẩn như 250A, 400A, 630A, 800A, 1000A, 1250A và 1600A để đáp ứng các yêu cầu tải đa dạng.

Cài đặt chuyến đi có thể điều chỉnh:Có phạm vi ngắt nhiệt từ 80%–100% In và phạm vi ngắt từ tính là 4–10 In, cho phép bảo vệ có chọn lọc để tránh vấp ngã phiền toái.

Điều kiện hoạt động

Nhiệt độ môi trường xung quanh:-25°C đến +70°C, có khả năng chịu được sự biến động nhiệt độ khắc nghiệt trong môi trường công nghiệp.

Phương pháp lắp:Loại cố định hoặc có thể rút ra được; hỗ trợ kết nối thanh cái ngang/dọc và tương thích với kích thước lắp đặt tủ phân phối tiêu chuẩn.

Lớp bảo vệ:IP20 (để lắp đặt tủ); vỏ được làm từ nhựa kỹ thuật chịu nhiệt độ cao, chịu va đập và tuân thủ tiêu chuẩn IEC 60947-2.

Sự khác biệt chính: Máy cắt điện áp thấp và máy cắt điện áp cao

Hiểu được sự khác biệt giữa bảo vệ Điện áp thấp (LV) và Bảo vệ điện áp cao (HV) là rất quan trọng để chọn thiết bị phù hợp cho hệ thống phân phối điện của bạn. Đây là cách họ so sánh:

Máy cắt điện áp thấp (LV)

• Phạm vi điện áp:Thường được xếp hạng cho các hệ thống lên tới **1000V AC**. Xếp hạng phổ biến bao gồm 240V và 400V cho mục đích thương mại và dân dụng.
• Ứng dụng:Được sử dụng rộng rãi trong các bảng phân phối hộ gia đình, các tòa nhà thương mại nhỏ và bảo vệ mạch cuối cùng (đèn chiếu sáng, ổ cắm).
• Kích thước & Độ phức tạp:Nhìn chung nhỏ gọn (ví dụ: MCB) và thiết kế đơn giản hơn, tập trung vào bảo vệ quá tải và ngắn mạch cơ bản mà không cần hệ thống điều khiển hồ quang phức tạp.

Máy cắt điện áp cao (HV)

• Phạm vi điện áp:Được thiết kế cho hệ thống điện áp trung bình đến cao áp, thường có dải điện áp từ **3,3kV đến 72,5kV** hoặc cao hơn.
• Dập tắt hồ quang:Bởi vì điện áp cao tạo ra hồ quang mạnh nên những cầu dao này (như của chúng tôiBộ ngắt mạch vỏ đúc điện áp cao AC) đòi hỏi các công nghệ dập hồ quang tiên tiến như chai chân không, khí SF6 hoặc lưới điện chuyên dụng để ngắt dòng điện một cách an toàn.
• Ứng dụng:Cần thiết cho các nhà máy công nghiệp nặng, trạm phát điện, máy biến áp lớn và các lộ phân phối chính, nơi độ tin cậy là rất quan trọng.
• Sự bảo vệ:Thường được trang bị các bộ hành trình điện tử tinh vi để có khả năng phối hợp chọn lọc chính xác và khả năng điều khiển từ xa.

Các loại máy cắt điện áp cao là gì?

Cầu dao điện áp cao được phân loại theo phương tiện chúng sử dụng để dập tắt hồ quang điện. Chọn đúng loại là điều cần thiết cho sự an toàn và hiệu quả của hệ thống.

Máy cắt chân không (VCB)

• Nguyên tắc:Sử dụng chân không (áp suất < 10⁻⁴ Pa) làm môi trường dập tắt hồ quang và cách điện. Sự vắng mặt của các phân tử khí khiến hồ quang khó có thể tự duy trì được.
• Các tính năng chính:Kích thước nhỏ gọn, tuổi thọ dài và hoạt động không cần bảo trì. Chúng thân thiện với môi trường vì không sử dụng gas hoặc dầu.
• Ứng dụng:chiếm ưu thế trong các ứng dụng thiết bị đóng cắt trong nhà trung thế (lên đến 40,5kV).

Bộ ngắt mạch SF6

• Nguyên tắc:Sử dụng khí Sulphur Hexafluoride (SF6), có độ bền cách điện ~2,5 lần so với không khí và khả năng dập hồ quang tốt hơn ~100 lần so với không khí.
• Các tính năng chính:Hiệu suất tuyệt vời trong mạng truyền tải điện áp cao (HV) và điện áp cực cao (EHV). Chúng đáng tin cậy nhưng yêu cầu niêm phong nghiêm ngặt để tránh rò rỉ khí.
• Ứng dụng:Được sử dụng rộng rãi trong các trạm biến áp và đường dây cao thế ngoài trời (trên 72,5kV).

Bộ ngắt mạch không khí

• Nguyên tắc:Sử dụng luồng khí nén áp suất cao để thổi tắt hồ quang, làm mát và dập tắt hồ quang nhanh chóng.
• Các tính năng chính:Vận hành nhanh và an toàn cháy nổ (không cần dầu). Tuy nhiên, chúng ồn ào và đòi hỏi hệ thống máy nén khí phức tạp.
• Ứng dụng:Trước đây được sử dụng cho các hệ thống điện áp rất cao (EHV), mặc dù phần lớn được thay thế bằng SF6 và VCB trong các lưới điện hiện đại.

MCCB điện áp cao xoay chiều phù hợp ở đâu?

Trong khi cầu dao VCB và SF6 xử lý điện áp cấp truyền tải, thìMCCB điện áp cao ACđược thiết kế để phân phối điện áp trung bình công nghiệp (ví dụ: 690V đến 3,6kV). Nó thu hẹp khoảng cách giữa máy cắt điện áp thấp tiêu chuẩn và thiết bị chuyển mạch điện áp cao lớn, cung cấp khả năng bảo vệ mạnh mẽ cho các máy móc hạng nặng và trung tâm điện.

Câu hỏi thường gặp

Định mức điện áp (Un) là gì?

Điện áp hoạt động định mức (Un) choMCCB điện áp cao ACthường có phạm vi lên tới **690V AC**. Đánh giá này đảm bảo máy cắt có thể vận hành và cách ly an toàn các mạch điện trong môi trường công nghiệp điện áp cao, chẳng hạn như các trung tâm điện lực lớn và máy móc hạng nặng.

Tôi có thể sử dụng MCCB tiêu chuẩn cho phía sơ cấp của máy biến áp không?

Có, nhưng nó đòi hỏi phải lựa chọn cẩn thận. Bộ ngắt phải xử lý dòng điện khởi động của máy biến áp mà không gây vấp ngã. Của chúng tôiMCCB điện áp cao ACDòng sản phẩm này có các cài đặt ngắt từ có thể điều chỉnh được (ví dụ: 4–10 lần In), cho phép bạn đặt ngưỡng đủ cao để chịu được dòng điện khởi động trong khi vẫn cung cấp khả năng bảo vệ ngắn mạch.

Phạm vi hiện tại điển hình là gì?

Bộ ngắt mạch vỏ đúc điện áp cao thường đáp ứng nhu cầu cường độ dòng điện cao hơn so với bộ ngắt mạch loại nhỏ tiêu chuẩn. Phạm vi của chúng tôi thường kéo dài từ250A đến 2500A, làm cho chúng phù hợp với các tuyến phân phối chính và tải trọng công nghiệp lớn.

Chúng khác với cầu chì như thế nào?

• Có thể đặt lại:Không giống như cầu chì phải được thay thế sau khi xảy ra lỗi, MCCB có thể được đặt lại sau khi bị ngắt.
• Khả năng điều chỉnh:MCCB cho phép điều chỉnh cài đặt hành trình (nhiệt và từ), cung cấp sự phối hợp bảo vệ chính xác mà cầu chì cố định không thể cung cấp.
• Chuyển đổi:MCCB có thể đóng vai trò như một công tắc thủ công để ngắt nguồn điện để bảo trì.

Điều gì xảy ra nếu tôi sử dụng cầu dao AC trên hệ thống DC?

Đừng làm điều này.Bộ ngắt AC dựa vào dòng điện xoay chiều đi qua số 0 để dập tắt hồ quang điện. Dòng điện một chiều không vượt qua số 0 nghĩa là hồ quang sẽ không tắt và có thể gây cháy, nổ. Bạn phải sử dụng cầu dao được xếp hạng riêng cho các ứng dụng DC.

Làm thế nào để bạn thay thế MCCB điện áp cao một cách an toàn?

An toàn là trên hết. Thực hiện theo các bước sau:

1. Giảm năng lượng:Tắt nguồn điện ngược dòng và xác minh điện áp bằng 0.
2. Khóa/Gắn thẻ:Áp dụng các thiết bị khóa để ngăn chặn việc vô tình tái cấp điện.
3. Ngắt kết nối:Tháo cáp đường dây và cáp tải (và trung tính nếu có).
4. Thay thế:Tháo máy cũ ra cài máy mớiBộ ngắt mạch vỏ đúc điện áp cao AC, đảm bảo tất cả các kết nối được mô-men xoắn theo thông số kỹ thuật của nhà sản xuất.
