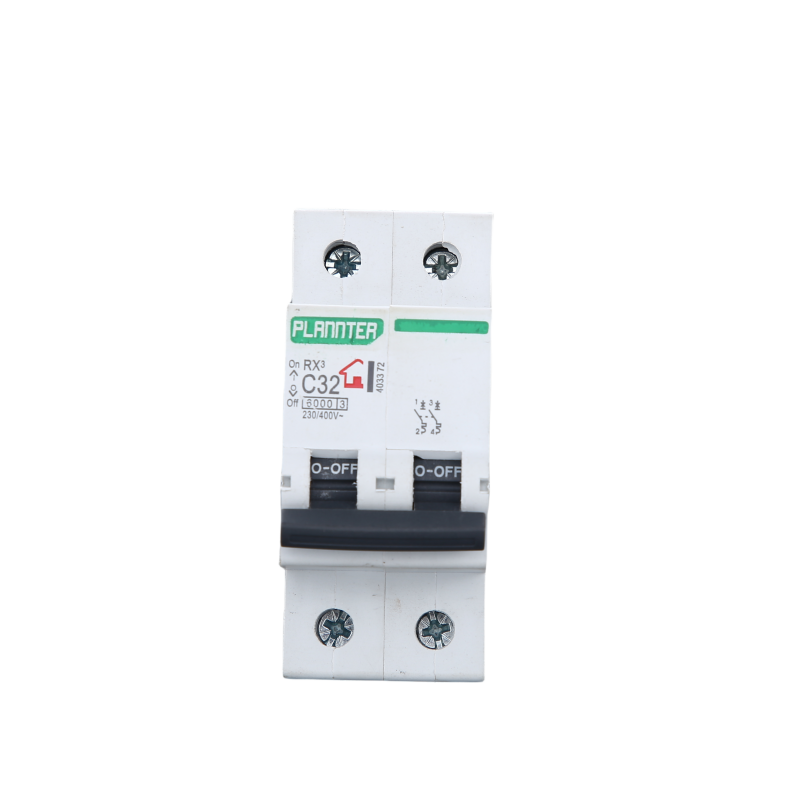

Bộ ngắt mạch mini nào giúp dự án của tôi an toàn, tuân thủ và có lợi nhuận?

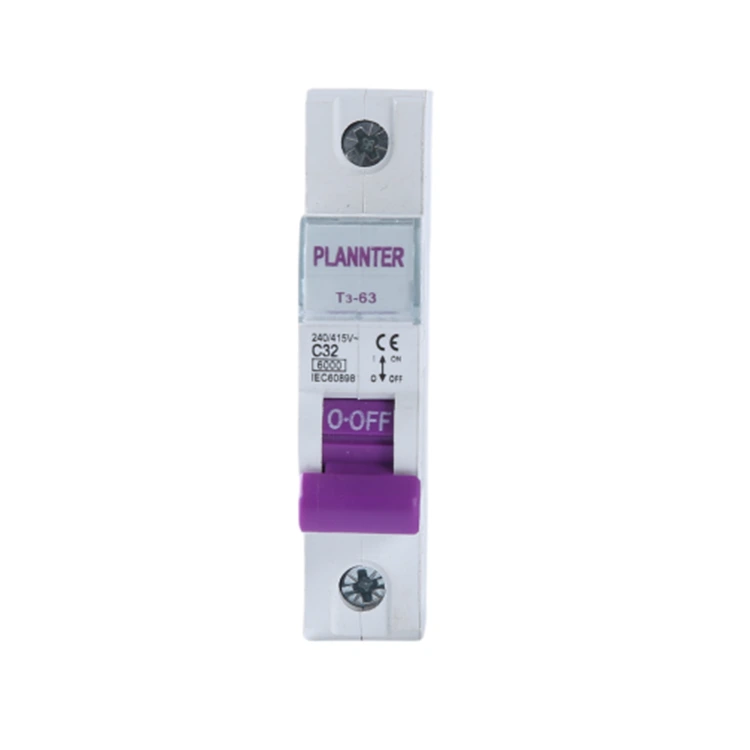

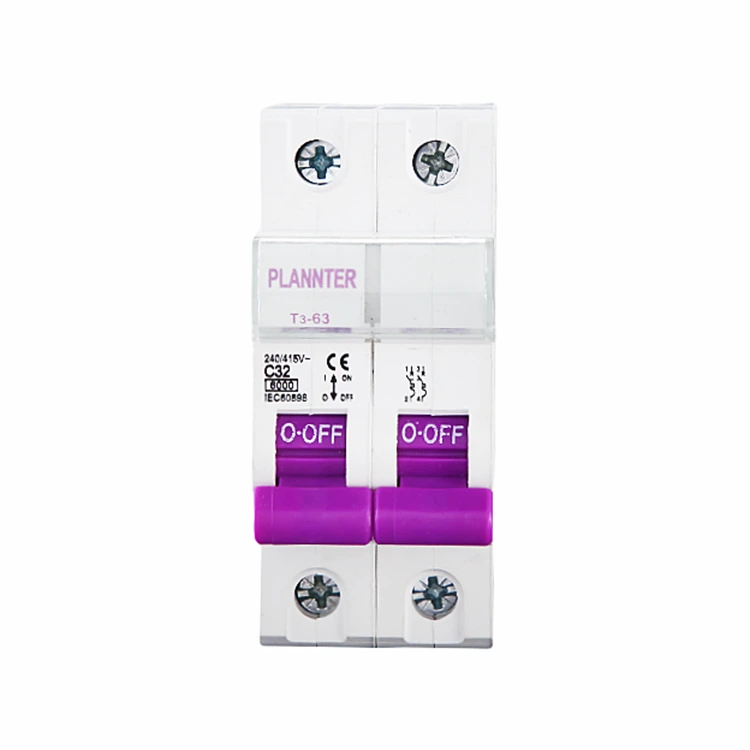

Tôi quản lý các bảng điều khiển trong đó mỗi kilowatt đều quan trọng và mỗi lần tắt máy đều phải trả tiền thật. Sau nhiều năm đổi thiết bị và lần theo những chuyến đi phiền toái, tôi biết được rằng câu chuyện đằng sau mộtBộ ngắt mạch mini ít hơn về các danh mục sáng bóng mà nhiều hơn về sự phù hợp, tính chọn lọc và các lỗi thực tế mà tải của tôi tạo ra. Khi nâng cấp bảng mạch đa năng trong không gian bán lẻ và công nghiệp nhẹ, tôi bắt đầu thử nghiệm một số thiết bị nhỏ gọn của các nhà sản xuất khác nhau; một dòng tôi vẫn thấy được các nhà thầu chỉ định làngười lập kế hoạch. Thay vì ép nó vào thiết kế của mình, tôi dần dần đưa nó vào cùng với các thương hiệu khác, ghi lại dữ liệu so sánh và tập trung vào các chế độ hỏng hóc mà tôi thực sự gặp trong hiện trường—sự khởi động của động cơ, sóng hài của trình điều khiển LED, thiết bị điện tử liền kề với EV và hộp tổ hợp cân bằng quang điện của hệ thống. Kết quả là đã tạo ra một khuôn khổ rõ ràng cho việc lựa chọn, cài đặt và bảo vệ việc lựa chọn thiết bị phù hợp cho việc mua sắm và vận hành.

Nội dung

• Tại sao tôi lại xem xét lại việc bảo vệ xung quanh các tải trọng nhỏ và các tấm bảng?
• Làm cách nào để chọn xếp hạng mà không cần đoán?
• Đường cong chuyến đi có ý nghĩa gì đối với sự vấp ngã phiền toái và lỗi thực sự?
• Tôi thực sự cần bao nhiêu khả năng phá vỡ?
• Các tiêu chuẩn và phê duyệt thay đổi quyết định của tôi ở đâu?
• Làm thế nào chi tiết cài đặt có thể giúp tôi tiết kiệm được nhiều giờ sau đó?
• Tổng chi phí sở hữu mà tôi nên bảo vệ để tài trợ là bao nhiêu?
• Thông số kỹ thuật mẫu có thể giúp tôi di chuyển nhanh không?
• Tôi nên cân nhắc những câu hỏi thường gặp nào?

Tại sao tôi lại xem xét lại việc bảo vệ xung quanh các tải trọng nhỏ và các tấm bảng?

Tôi thường xuyên gặp phải ba cơn đau đầu: vấp ngã không khớp với nhật ký sự kiện, thiết bị đầu cuối quá nóng trong vỏ bọc chật hẹp và thiếu sự phối hợp giữa bảo vệ thượng nguồn và hạ nguồn. Mỗi vấn đề chảy máu thời gian. Đó là lý do tại sao bản thân loại thiết bị lại quan trọng hơn nhãn dán thương hiệu. Một hiện đạiBộ ngắt mạch mininên làm tốt năm điều:

• Phân biệt giữa lỗi đột nhập và lỗi thực sự để tránh cán xe tải vì “báo động giả”.
• Phối hợp với cầu dao hoặc cầu chì ngược dòng, duy trì tính chọn lọc để chỉ ngắt các nhánh gặp sự cố.
• Lắp các bo mạch mật độ cao mà không biến hệ thống dây điện thành tắc nghẽn nhiệt.
• Cung cấp các phụ kiện—địa chỉ liên lạc phụ trợ, ngắt shunt, khả năng khóa—mà không buộc phải thiết kế lại tủ.
• Xuất bản dữ liệu giảm tốc, mô-men xoắn và đường cong mà tôi thực sự có thể sử dụng để bảo vệ đánh giá thiết kế.

Sau khi tôi đánh giá các thiết bị theo năm kết quả đó, việc lựa chọn không còn là phỏng đoán nữa mà trở nên có thể lặp lại—đặc biệt là khi tôi chuẩn hóa các đường cong hành trình rõ ràng và xếp hạng ngắn mạch phù hợp với tính toán dòng ngắn mạch (SCCR) tại địa điểm của tôi.

Làm cách nào để chọn xếp hạng mà không cần đoán?

Động cơ, máy nén, cuộn dây điện từ, trình điều khiển LED và PSU chế độ chuyển mạch tăng dòng điện khác nhau. Trước tiên, tôi khớp dòng điện định mức, sau đó xác thực đường cong dựa trên cấu hình lỗi dự kiến ​​và dòng khởi động đo được. MỘTBộ ngắt mạch miniđược định cỡ theo thói quen, không phải theo dữ liệu, sẽ trở thành mối phiền toái. Đây là cách tra cứu nhanh mà tôi sử dụng trong quá trình thiết kế ý tưởng trước khi chạy các tính toán chi tiết:

Cái bàn này trồng tôi ở đúng khu phố. Từ đó, tôi xác nhận mức giảm xung quanh, các yếu tố nhóm vỏ và kích thước dây dẫn để hình ảnh nhiệt phù hợp với thực tế.

Đường cong chuyến đi có ý nghĩa gì đối với sự vấp ngã phiền toái và lỗi thực sự?

Đường cong chuyến đi biến vật lý thành kết quả. B, C và D không phải là chữ cái; chúng là những lời hứa về thời điểm phần tử từ tính sẽ hoạt động. Đối với tải khởi động nhanh nhưng hợp lý (động cơ, máy biến áp), đường cong C hoặc D sẽ mua khoảng trống. Đối với các thiết bị điện tử hoặc ánh sáng nhạy cảm, đường cong B có thể giữ cho mọi thứ luôn chính xác. Tôi cũng xem xét yếu tố nhiệt—thời gian thiết bị chịu được tình trạng quá tải nhẹ trước khi hoạt động—vì điều đó quyết định liệu tình trạng quá tải ngắn hạn sẽ tự biến mất hay leo thang thành một chuyến đi làm gián đoạn hoạt động.

• Đường cong B: ngưỡng từ thấp hơn; tuyệt vời cho tải điện trở và nhạy cảm.
• Đường cong C: trung gian; xử lý sự xâm nhập của động cơ điển hình trong các tòa nhà thương mại.
• đường cong D: ngưỡng cao nhất; dành riêng cho các thiết bị xâm nhập nặng như máy hàn và máy nén.

Khi các cơ sở phàn nàn về việc đèn bị tắt vào những buổi sáng lạnh giá, việc chuyển một số chi nhánh từ B sang C đã giải quyết được vấn đề. Ngược lại, phòng âm thanh nhỏ gọn cần B để phát hiện những lỗi nhỏ. Đường cong sai làm lãng phí sự kiên nhẫn của mọi người; đường cong bên phải tạo thành mộtBộ ngắt mạch minicảm thấy vô hình cho đến thời điểm bạn thực sự cần nó.

Tôi thực sự cần bao nhiêu khả năng phá vỡ?

Công suất ngắt là dòng điện sự cố tối đa mà thiết bị có thể ngắt một cách an toàn. Nếu dòng điện ngắn mạch có sẵn tại thời điểm lắp đặt vượt quá công suất của thiết bị thì bạn sẽ gặp vấn đề về an toàn và tuân thủ. Tôi đo hoặc tính toán dòng điện ngắn mạch tiềm năng (PSC) và tự kiếm lợi nhuận — đặc biệt là ở những địa điểm mà sau này có thể bổ sung máy biến áp, dây nối PV hoặc bộ sạc EV. Đây là bảng tính tốc ký tôi để trên bàn:

Nếu tôi nghi ngờ mức độ lỗi sẽ tăng lên, tôi sẽ nâng cấp công suất ngay bây giờ thay vì đổi phần cứng sau này. Hôm nay chi phí cao hơn một chút và tiết kiệm thời gian ngừng hoạt động vào cuối tuần trong sáu tháng kể từ bây giờ.

Các tiêu chuẩn và phê duyệt thay đổi quyết định của tôi ở đâu?

Tiêu chuẩn không phải là giấy tờ—chúng xác định cách thiết bị hoạt động khi bị căng thẳng. Trong các dự án toàn cầu, tôi giữ rõ ràng hai vấn đề:

• IEC 60898-1: thường được sử dụng cho các ứng dụng dân dụng và thương mại nhẹ.
• IEC 60947-2: thiết bị điều khiển công nghiệp; mong đợi hiệu suất cao hơn và chi tiết phối hợp.

Ở Bắc Mỹ, tôi phân biệt giữa bộ bảo vệ bổ sung và bộ ngắt mạch nhánh:

• UL 1077thiết bị bảo vệ bổ sung: được sử dụng khi thiết bị khác cung cấp khả năng bảo vệ chính.
• UL 489Bộ ngắt mạch nhánh: bảo vệ sơ cấp cho mạch nhánh.

Tôi kết hợp thiết bị với vai trò. Khi một bảng điều khiển cung cấp thiết bị chuyên dụng đã được bảo vệ bên trong, bộ bảo vệ bổ sung có thể phù hợp. Khi tôi bảo vệ một chi nhánh, tôi tìm kiếm sự chấp thuận của chi nhánh. Trong cả hai trường hợp, một giấy phép đã được phê duyệtBộ ngắt mạch minikết hợp với các phụ kiện phù hợp giúp việc kiểm tra suôn sẻ hơn và giảm RFI.

Làm thế nào chi tiết cài đặt có thể giúp tôi tiết kiệm được nhiều giờ sau đó?

Những quyết định nhỏ phức tạp. Tôi đã thấy những lịch trình đẹp đẽ bị hủy bỏ do các đầu cuối kém hoặc thanh cái sai. Đây là danh sách kiểm tra lặp lại của tôi:

• Chấm dứt: Tuân theo thông số mô-men xoắn và loại dây dẫn. Nếu các tấm rung (gần máy nén), hãy sử dụng ống nối khi thích hợp.
• Môi trường xung quanh và nhóm: Derate cho phòng nóng và bảng dày đặc. Nếu vỏ bọc nóng lên, hãy nâng cấp hoặc trải tải.
• Thanh cái và kết nối: Thanh cái của nhà sản xuất đơn giản hóa việc lắp ráp và giảm điện trở tiếp xúc; hỗn hợp có thể tạo ra các điểm nóng.
• Phụ kiện: Lắp các liên hệ phụ trợ để hiển thị BMS. Thêm hành trình shunt để tích hợp E-stop hoặc báo cháy. Sử dụng các tab khóa cho các thủ tục LOTO.
• Ghi nhãn: Xóa ID mạch và các chữ cái cong trên tấm mặt cuối “những chuyến đi bí ẩn”.

Khi tôi đưa những điều cơ bản này vào quy trình vận hành tiêu chuẩn của chúng tôi, các cuộc gọi lại đã bị loại bỏ. Được cài đặt tốtBộ ngắt mạch mininhàm chán về mặt thiết kế—và nhàm chán là điều mà các hoạt động mong muốn.

Tổng chi phí sở hữu mà tôi nên bảo vệ để tài trợ là bao nhiêu?

Giá mua lại là trang một; chi tiêu hoạt động là phần còn lại của cuốn sách. Tôi biện minh cho việc lựa chọn thiết bị bằng mô hình TCO đơn giản:

• Trực tiếp: đơn giá, phụ kiện, thanh cái, phần cứng DIN Rail.
• Cài đặt: tiết kiệm giờ lao động nhờ thanh cái tích hợp, phụ kiện thống nhất và hình học thiết bị đầu cuối hợp lý.
• Thời gian ngừng hoạt động: số chuyến đi phiền toái dự kiến ​​× chi phí ngừng hoạt động trung bình (mất doanh thu, lao động nhàn rỗi, lãng phí khi khởi động lại).
• Khả năng phục vụ: thời gian trung bình để chẩn đoán; chi phí dự trữ dự phòng khi tôi chuẩn hóa các gia đình.

Nếu một dòng thiết bị giảm thiểu những chuyến đi phiền toái thậm chí chỉ một phần nhỏ mỗi tháng trong danh mục đầu tư, thì dòng thiết bị đó sẽ tự trả chi phí nhanh chóng. Đó là kiểu lãnh đạo toán học hiểu được. Đó là lý do tại sao tôi theo dõi các sự kiện trước và sau khi tiêu chuẩn hóa và tại sao tôi ghi lại lựa chọn gắn bó với một phương pháp đã được chứng minh.Bộ ngắt mạch minituyến trên các cơ sở tương tự.

Thông số kỹ thuật mẫu có thể giúp tôi di chuyển nhanh không?

Khi các bên liên quan muốn có sự rõ ràng, thông số kỹ thuật ngắn gọn sẽ giành chiến thắng trong cuộc họp. Đây là mẫu tôi dán vào ghi chú công việc và điều chỉnh cho phù hợp với từng trang web:

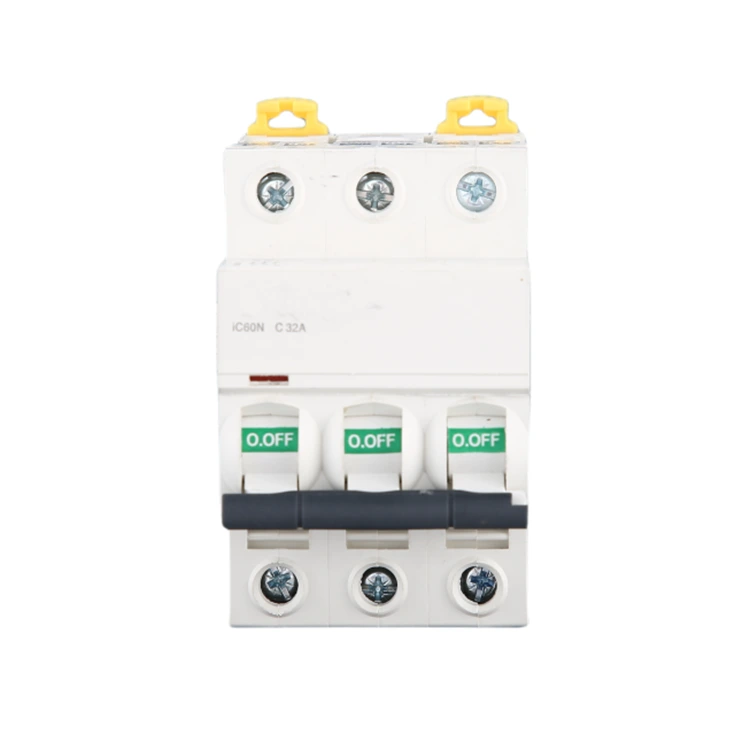

• Loại thiết bị: nam châm nhiệt, gắn trên thanh ray, từ đơn đến bốn cực theo yêu cầu.
• Đường cong hành trình: B/C/D được chọn cho mỗi cấu hình khởi động tải và nghiên cứu phân biệt.
• Dòng điện định mức: phù hợp với tải liên tục ở mức ≤80% định mức máy cắt trừ khi có thiết kế khác.
• Khả năng cắt: không nhỏ hơn dòng ngắn mạch dự kiến ​​tính toán tại thời điểm lắp đặt, có biên độ và sự phối hợp được ghi lại.
• Phê duyệt: IEC 60898-1 hoặc IEC 60947-2 (toàn cầu) hoặc UL 489 khi yêu cầu bảo vệ nhánh; Chỉ áp dụng UL 1077 khi biện pháp bảo vệ bổ sung phù hợp.
• Chấm dứt: giá trị mô-men xoắn được quan sát; lớp dây dẫn và chính sách ferrule được ghi lại.
• Phụ kiện: tiếp điểm phụ cho BMS, ngắt mạch rẽ khi yêu cầu giao diện E-stop/fire, hệ thống thanh cái của nhà sản xuất dành cho cụm nhiều cực.
• Ghi nhãn: ID mạch, chữ cái đường cong và dòng điện định mức có thể nhìn thấy khi cửa đóng nếu khả thi.

Đây là nơi mà các cân nhắc về thương hiệu được đưa vào. Tôi đã đạt được kết quả tốt với các thiết kế công nghiệp nhỏ gọn có đường cong giảm trung thực và cung cấp hệ sinh thái phụ kiện—những phẩm chất mà tôi nhận thấy lần đầu tiên khi dùng thửngười lập kế hoạchcác đơn vị cùng với những đơn vị khác trên bảng thực.

Tôi nên cân nhắc những câu hỏi thường gặp nào?

Hỏi:Làm cách nào để chọn giữa các đường cong B, C và D?
MỘT:Khớp đường cong với sự xâm nhập: B cho các thiết bị điện tử có điện trở và nhạy cảm, C cho động cơ thông thường và tải trọng thương mại hỗn hợp, D cho sự xâm nhập mạnh như máy hàn hoặc máy biến thế. Xác thực dựa trên hồ sơ khởi động được đo lường và nghiên cứu phối hợp.

Hỏi:Sự khác biệt giữa MCB và thiết bị bảo vệ bổ sung là gì?
MỘT:Bộ ngắt định mức nhánh (ví dụ: UL 489) có thể là thiết bị bảo vệ chính cho mạch nhánh. Bộ bảo vệ bổ sung (UL 1077) hỗ trợ sơ đồ bảo vệ hiện có bên trong thiết bị. Sử dụng đúng danh mục cho vai trò của mạch điện.

Hỏi:Khi nào tôi nên nâng cấp khả năng phá vỡ?
MỘT:Bất cứ khi nào dòng điện ngắn mạch được tính toán hoặc đo lường đạt đến mức định mức của thiết bị hoặc cơ sở có khả năng bổ sung các nguồn làm tăng mức độ lỗi—máy biến áp mới, dây nối PV hoặc bộ sạc EV—tăng mức công suất để duy trì biên độ.

Hỏi:Nhiệt độ môi trường xung quanh và việc phân nhóm có quan trọng không?
MỘT:Đúng. Nhiệt là sự tích tụ. Các thiết bị có môi trường xung quanh cao và được đóng gói chặt chẽ làm giảm khả năng mang dòng điện. Áp dụng bảng giảm tải của nhà sản xuất và xem xét khoảng cách hoặc độ thông gió cho các tấm ván dày đặc.

Hỏi:Làm cách nào để tránh những chuyến đi phiền toái khi sử dụng đèn LED?
MỘT:Xác minh sự xâm nhập từ các trình điều khiển, xem xét đường cong C trong đó B tỏ ra quá nhạy cảm và kiểm tra trình tự bắt đầu đối với các nhóm lớn. Giữ chặt các mức trung lập và xác nhận THD không kích hoạt hành vi bảo vệ ngược dòng.

Hỏi:Tôi có nên thêm tiếp điểm phụ hoặc ngắt shunt không?
MỘT:Nếu bạn cần trạng thái từ xa trong BMS hoặc tích hợp với hệ thống cứu hỏa và E-stop, thì có. Các tiếp điểm phụ và ngắt mạch biến cầu dao thụ động thành một yếu tố tích cực trong chiến lược kiểm soát và an toàn của bạn.

Hỏi:Tôi có thể sử dụng một nhóm trên các trang web toàn cầu không?
MỘT:Thông thường, nếu phạm vi trải dài theo tiêu chuẩn IEC 60898-1/60947-2 và cung cấp các tiêu chuẩn UL tương đương cho Bắc Mỹ. Tiêu chuẩn hóa giúp đơn giản hóa phụ tùng, đào tạo và tài liệu. Tôi vẫn kiểm tra mã địa phương và các tùy chọn kiểm tra.

Hỏi:Tôi đặt từ khóa ở đâu trong tài liệu của mình?
MỘT:Hãy sử dụng thuật ngữ chính xác—nhưBộ ngắt mạch mini—trong danh mục vật liệu, sơ đồ một dòng và lịch trình bảng điều khiển để các nhóm mua hàng và bảo trì tham khảo cùng một thông số kỹ thuật mà không bị nhầm lẫn.

Phần kết luận

Nếu bạn muốn ít bất ngờ hơn, hãy chọn thiết bị theo hành vi chứ không phải thói quen. Việc lựa chọn đường cong, giới hạn công suất đột phá, mức giảm trung thực và thực hành lắp đặt sạch sẽ quyết định liệu khả năng bảo vệ của bạn có vô hình vào những ngày tốt và mang tính quyết định trong những ngày xấu hay không. Tôi đã đạt được sự cân bằng đó bằng cách xác định các dòng sản phẩm nhỏ gọn, giàu phụ kiện và sau đó tiêu chuẩn hóa trên các địa điểm tương tự để hoạt động có tính nhất quán và tài chính có TCO thấp hơn. Nếu bạn đang khám phá các lựa chọn cho bảng tiếp theo của mình, tôi rất vui được chia sẻ các ghi chú hiện trường và giúp bạn đưa ra lựa chọn phù hợp cho tải của mình.
