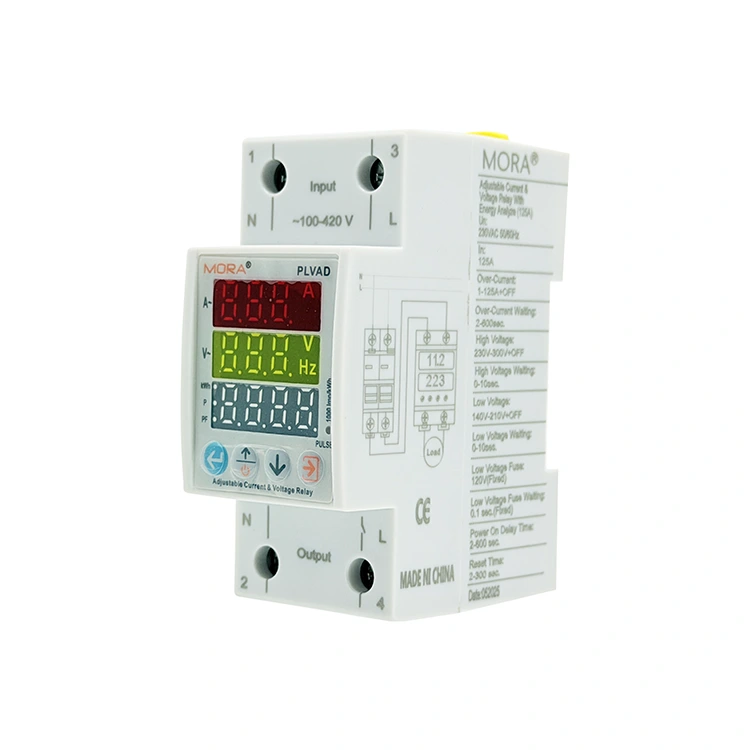

Bộ bảo vệ điện áp kỹ thuật số 2P loại C với màn hình ba

Người mua thiết bị đóng cắt công nghiệp tìm kiếm các thiết bị giám sát đa chức năng giúp tiết kiệm không gian đường ray và giảm độ phức tạp của hệ thống dây điện tại hiện trường. Được chế tạo chính xác bởi PUGAO (Mora), Bộ bảo vệ điện áp kỹ thuật số 2P loại C hiệu suất cao với ba màn hình đáp ứng mục đích tìm kiếm này với gói mô-đun rộng 36mm tất cả trong một. Khác với các thiết kế cửa sổ kép cũ hơn, thiết bị này có cảm biến dòng điện bên trong tích hợp và mạch theo dõi rò rỉ có độ phân giải cao. Bộ vi xử lý tích hợp xử lý đồng thời các đầu vào này, cung cấp phạm vi điều chỉnh độc lập cho các lỗi quá điện áp, quá dòng và dòng điện dư để đảm bảo bảo vệ hoàn toàn cho máy móc tự động nhạy cảm.

Giao diện ba cửa sổ có thể giúp gì cho hiệu quả bảo trì của bạn?

Các bảng phụ tự động hóa hiện đại yêu cầu dữ liệu điện chi tiết để đơn giản hóa chẩn đoán và ngăn chặn thời gian ngừng hoạt động. Bộ bảo vệ điện áp kỹ thuật số 2P loại C với ba màn hình sử dụng ba cửa sổ hiển thị kỹ thuật số xếp chồng độc lập, hiển thị đồng thời điện áp đường dây (V), dòng điện hoạt động (A) và các chỉ số dòng điện/công suất dư theo thời gian thực. Màn hình hiển thị dữ liệu thời gian thực này giúp loại bỏ nhu cầu duyệt qua các menu theo cách thủ công bằng cách sử dụng các nút trên tấm mặt, cho phép các nhóm bảo trì phát hiện ngay các tải không cân bằng, dòng điện hài hoặc hỏng cách điện trước khi xảy ra lỗi nghiêm trọng khiến hệ thống tắt đột xuất.

Thông số hiệu suất kỹ thuật

• Dải điện áp hoạt động: 140V đến 300V AC (50/60 Hz)

• Công suất giám sát hiện tại (Iₘₐₓ): Có thể điều chỉnh 1A đến 63A (Bước: 0,1A)

• Phổ độ nhạy rò rỉ: Phạm vi 10mA đến 99mA hoặc Đường vòng có thể định cấu hình

• Tốc độ làm mới dữ liệu / Độ chính xác: Chu kỳ lấy mẫu ≤ 0,5 giây / Đo lường loại 1.0

• Công suất đấu dây đầu cuối: Chấp nhận cáp cứng lên tới 25mm2 / 16mm2 cáp bện linh hoạt

• Tuân thủ & Chứng nhận: Được chứng nhận CE, Tuân thủ RoHS, Được sản xuất theo Tiêu chuẩn IEC 60947-2 Phụ lục B

Theo dõi rò rỉ mặt đất micro giây

Giám sát chính xác mức độ rò rỉ ở mức milimet: Được trang bị lõi giám sát dòng dư chuyên nghiệp, nó hỗ trợ theo dõi thời gian thực dòng điện chạm đất ở mức miliampe, ghi lại chính xác các tín hiệu rò rỉ nhỏ do lão hóa dây, xâm nhập độ ẩm và hư hỏng cách điện.

Phòng chống cháy nổ và điện giật kép: Nó xây dựng hàng rào bảo vệ an toàn thứ cấp cho mạch điện trên cơ sở bảo vệ ngắn mạch, ngăn ngừa hiệu quả cháy điện và tai nạn điện giật do hỏng cách điện, phù hợp với các cơ sở nối dây cũ và các tình huống công nghiệp cấp độ an toàn cao.

Tích hợp cảm biến dòng điện tổn thất thấp và bảo vệ quá dòng

Thiết kế tiết kiệm không gian cảm biến tích hợp: Máy biến dòng có độ chính xác cao, điện trở thấp tích hợp, hỗ trợ giám sát dòng điện có độ chính xác cao toàn dải 0–63A. Bộ bảo vệ điện áp kỹ thuật số 2P loại C với ba màn hình giúp loại bỏ nhu cầu về cảm biến CT bên ngoài và hệ thống dây điện phụ trợ, tối ưu hóa đáng kể bố cục bên trong của hộp phân phối và giảm chi phí kỹ thuật.

Nhận dạng dòng điện khởi động thông minh: Người dùng có thể tùy chỉnh ngưỡng ngắt quá dòng và thời gian trễ. Hệ thống có thể tự động xác định và tránh dòng điện khởi động tức thời trong quá trình khởi động động cơ, sẽ không tạo ra các chuyến đi phiền toái và có thể nhanh chóng cắt nguồn điện khi xảy ra lỗi quá tải kéo dài thực sự để bảo vệ thiết bị mạch điện.

Kết nối ổn định lâu dài

• Thiết kế dây kín khí: Kẹp đồng mạ niken và vít composite thép M5 hỗ trợ mô-men xoắn dây tối đa 2,5 Nm, lực kẹp mạnh.

• Chống lão hóa & chống lỏng: Các răng cưa chống trượt sâu trên thành trong của thiết bị đầu cuối bám chặt vào lõi dây đồng, giải quyết hiệu quả các lỗi tiếp xúc lỏng lẻo do rão đồng và luân chuyển nhiệt lâu dài, đồng thời duy trì hoạt động ổn định với điện trở thấp.

Câu hỏi thường gặp

Hỏi: Tại sao màn hình hiện tại hiển thị 0,0A khi thiết bị có công suất thấp đang hoạt động bình thường?

Trả lời: Máy biến dòng tích hợp của model này được hiệu chuẩn để giám sát tải công suất cao trong công nghiệp, với ngưỡng phát hiện tối thiểu là 0,5A. Dòng điện chạy của thiết bị công suất thấp như đèn nhỏ và thiết bị điện tử dự phòng thấp hơn giới hạn phát hiện nên màn hình hiển thị 0,0A. Bộ bảo vệ điện áp kỹ thuật số 2P loại C với ba màn hình này được thiết kế để bảo vệ tải cao trong công nghiệp, không phải để đo dòng điện vi mô của thiết bị công suất thấp.

Câu hỏi: Có thể tắt chức năng bảo vệ rò rỉ đối với các cơ sở cũ có mức rò rỉ cơ bản cao không?

Đ: Vâng. Ngưỡng dòng điện dư có thể được điều chỉnh tự do trong khoảng 10–99mA hoặc tắt thủ công thông qua menu lập trình để tránh các chuyến đi phiền toái do rò rỉ đường cơ sở vốn có của đường dây cũ. Nên vận hành bởi thợ điện có trình độ sau khi xác nhận độ an toàn của hệ thống dây điện tại chỗ để đảm bảo tuân thủ các thông số kỹ thuật an toàn nối đất tại chỗ.

Hỏi: Các thông số điện áp và dòng điện tùy chỉnh có bị mất sau khi mất điện không?

Đáp: Không mất mát. Tất cả các ngưỡng bảo vệ do người dùng đặt và các thông số vận hành đều được củng cố trong chip không bay hơi EEPROM trên bo mạch, không cần pin dự phòng. Các thông số được lưu trữ vĩnh viễn và có thể được tải tự động để tiếp tục công việc bảo vệ sau khi khôi phục nguồn điện lưới.
