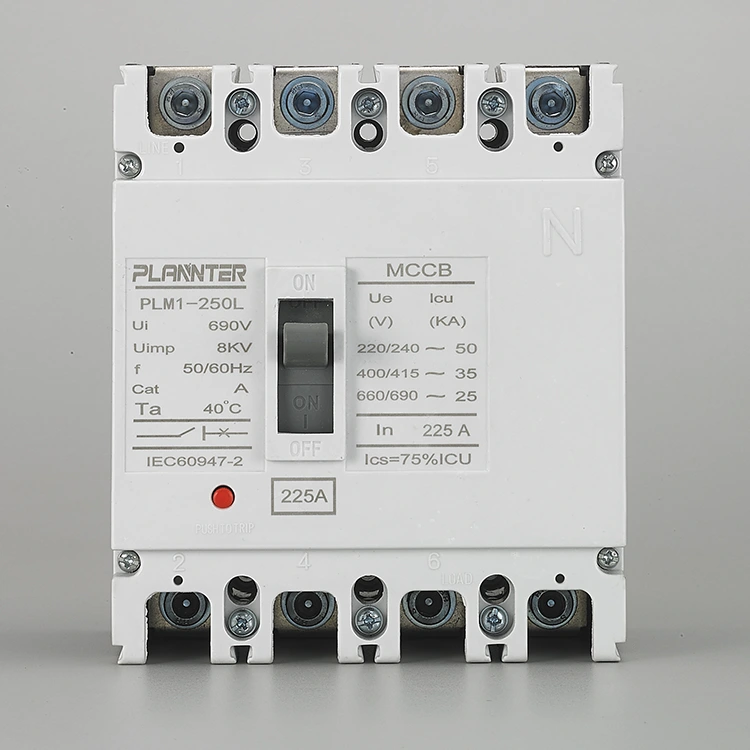

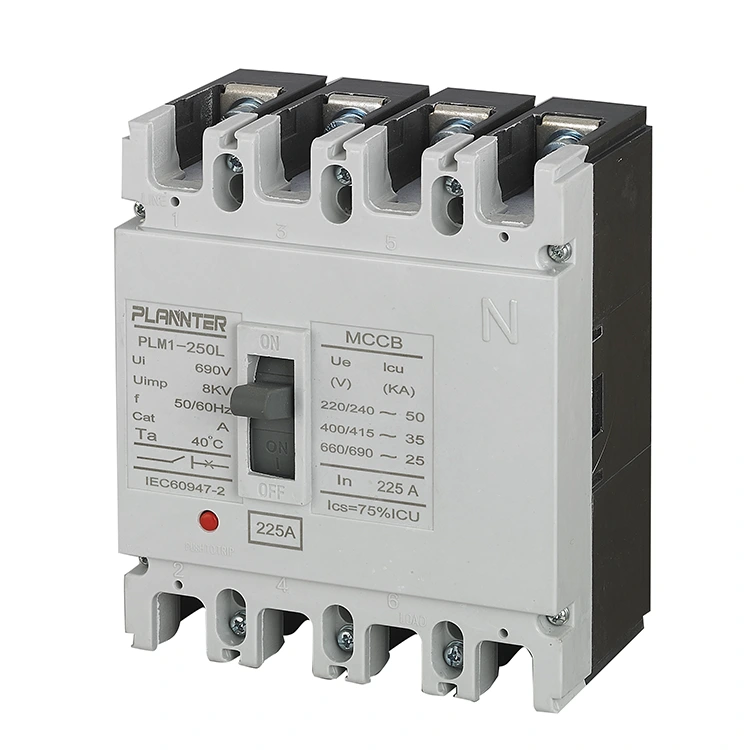

Bộ ngắt mạch vỏ đúc AC 4 cực 225A

Bộ ngắt mạch vỏ đúc 4 cực AC 225A là gì?

cácBộ ngắt mạch vỏ đúc AC 4 cực 225Alà thiết bị bảo vệ điện chuyên dụng được thiết kế để bảo vệ mạch ba pha có đường trung tính (L1, L2, L3, N). Được định mức ở mức 225 Ampe, nó đóng vai trò là thành phần cốt lõi để phân phối điện trung gian, bảo vệ thiết bị hạ lưu khỏi quá tải và đoản mạch trong khi vẫn đảm bảo cách ly toàn bộ hệ thống.

Cách thức hoạt động, vận hành và gỡ lỗi

Cơ chế hoạt động

Thiết bị này có cơ chế vận hành thủ công rõ ràng, nhạy bén với phản hồi xúc giác rõ ràng. Các vị trí tay cầm được đánh dấu rõ ràng:

• TRÊN:Mạch được đóng lại và cung cấp năng lượng.
• TẮT:Mạch bị hở và mất điện.
• BỊ CHẠY:Vị trí trung gian cho biết đã xảy ra lỗi.

Nguyên tắc làm việc

Bộ ngắt mạch vỏ đúc 4 cực AC 225A sử dụng bộ ngắt nhiệt-từ để bảo vệ hai lớp:

• Bảo vệ nhiệt (Quá tải):Sử dụng phần tử lưỡng kim để cung cấp khả năng cắt ngược thời gian. Dòng điện quá tải càng cao thì chuyến đi càng nhanh.
• Bảo vệ từ tính (ngắn mạch):Cung cấp phản hồi tức thời để loại bỏ dòng điện sự cố cường độ cao (lên đến hàng chục kA) ngay lập tức.

Vận hành & Phụ kiện

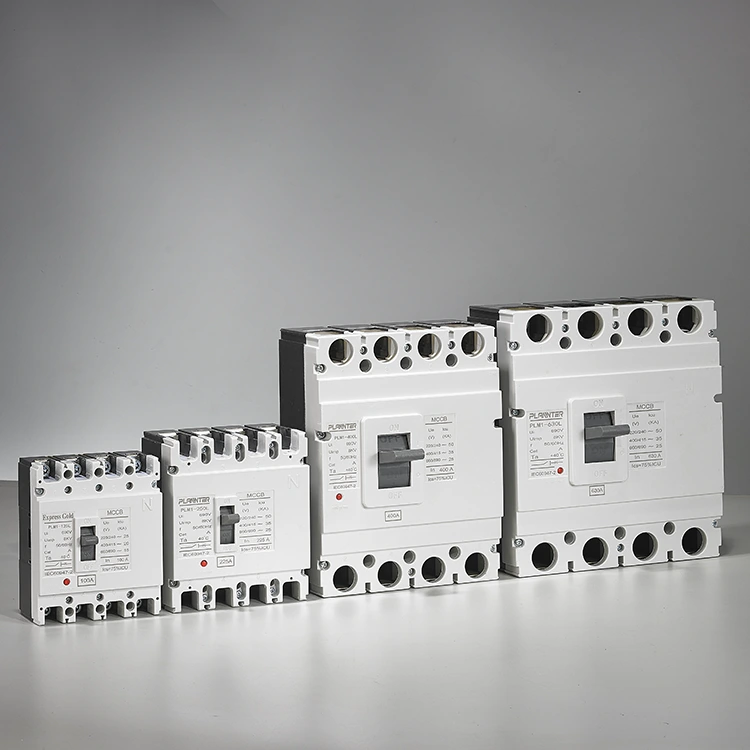

Dòng sản phẩm này cung cấp khả năng mở rộng mạnh mẽ cho các nhu cầu ứng dụng cụ thể. Việc vận hành bao gồm việc cài đặt các tiện ích bổ sung cần thiết vào các khe được chỉ định:

• Liên hệ phụ trợ:Để báo hiệu từ xa về trạng thái của máy cắt.
• Phát hành Shunt:Cho phép ngắt/mở cầu dao từ xa.
• Phát hành điện áp thấp:Tự động ngắt cầu dao nếu điện áp giảm xuống dưới mức an toàn.
• Mô-đun RCD:Thêm bảo vệ rò rỉ đất để đảm bảo an toàn toàn diện.

Các tính năng và thông số kỹ thuật chính

Dung tích

Dòng điện định mức của225A, thích hợp cho tải phân phối trung gian.

Người Ba Lan

4 cực (4P):Bảo vệ ba pha cộng với dây trung tính, đảm bảo cách ly hoàn toàn mạch điện.

Điện áp

Được thiết kế cho mạng phân phối AC tiêu chuẩn (thường là 400V/690V AC).

Đơn vị chuyến đi

Tiêu chuẩnNhiệt-Từthiết bị có cài đặt điều chỉnh hoặc cố định tùy thuộc vào biến thể kiểu máy.

Xếp hạng ngắt

Khả năng ngắt ngắn mạch cao (Icu) có khả năng xử lý hàng chục kiloampe một cách an toàn.

gắn kết

Sử dụng an toànkết nối bắt vít, đảm bảo giao diện điện đáng tin cậy cho các ứng dụng dòng điện cao.

Sự thi công

Thiết kế vỏ đúc chắc chắn, có khả năng chống va đập và ổn định kích thước.

Đảm bảo chất lượng và giao hàng

Tại Pugao Electric, nguyên tắc của chúng tôi là "ngăn chặn các khiếm khuyết phát triển sang giai đoạn tiếp theo".

• Kiểm tra 100%:Mỗi đơn vị đều trải qua thử nghiệm cơ, điện và môi trường trước khi vận chuyển.
• Bao bì cấp xuất khẩu:Bộ ngắt mạch vỏ đúc 4 cực AC 225A được bảo đảm để chịu được khả năng xử lý ở khoảng cách xa.
• Giao hàng nhanh:Các mẫu thông thường thường có sẵn trong kho, trong khi các đơn đặt hàng tùy chỉnh tuân theo tiến trình sản xuất đã được xác nhận.

<

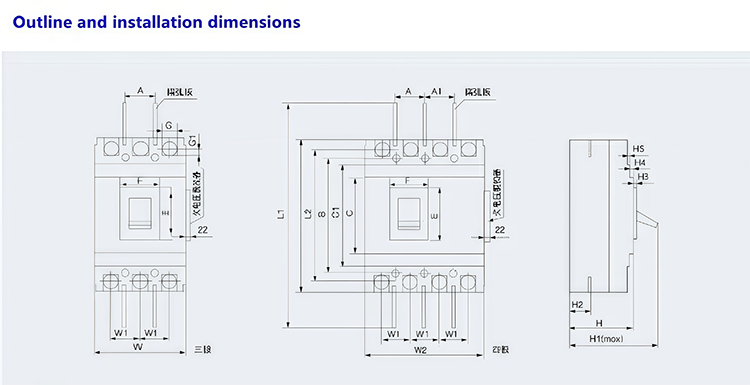

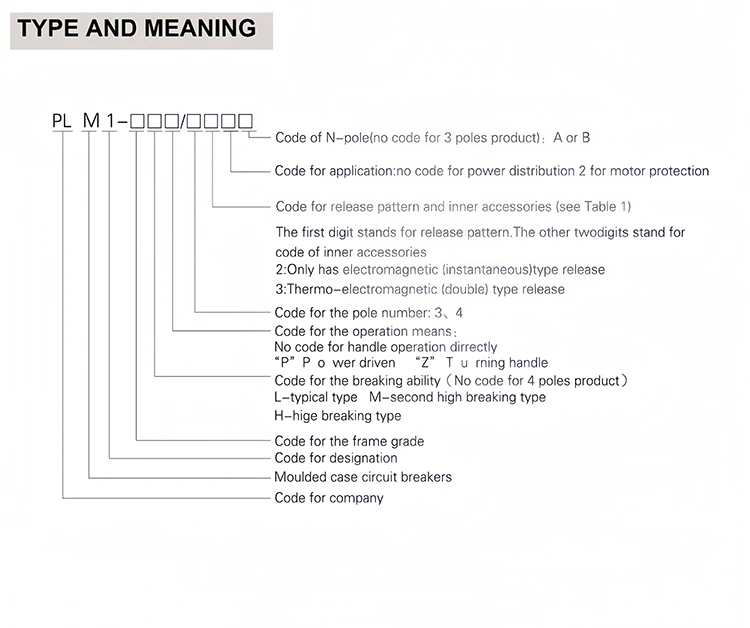

đặc điểm kỹ thuật sản phẩm

Câu hỏi thường gặp

Tại sao nên sử dụng 4 cực thay vì 3 cực?

Máy cắt 4 cực ngắt cả 3 phaVàdây trung tính đồng thời. Điều này là cần thiết cho:

• Sự an toàn:Đảm bảo cách ly hoàn toàn mạch điện cho nhân viên bảo trì.
• Hệ thống điện dự phòng:Cần thiết cho các công tắc chuyển nguồn (ATS) để ngăn vòng lặp trung tính chạm đất khi chuyển đổi giữa nguồn điện lưới và nguồn máy phát điện.
• Giảm thiểu hài hòa:Bảo vệ chống lại dòng điện trung tính do tải phi tuyến tính gây ra (như VFD và máy tính).

Đánh giá điện áp là gì?

cácBộ ngắt mạch vỏ đúc AC 4 cực 225Athường được đánh giá cho điện áp phân phối công nghiệp tiêu chuẩn, thường hỗ trợAC 400V đến 690Vhệ thống. Vui lòng tham khảo bảng tên cụ thể trên thiết bị để biết điện áp hoạt động định mức chính xác (Ue) và điện áp cách điện (Ui).

Loại đơn vị chuyến đi là gì?

Các mô hình tiêu chuẩn sử dụng mộtĐơn vị chuyến đi nhiệt-từ:

• Nhiệt:Cung cấp khả năng bảo vệ ngược thời gian chống lại tình trạng quá tải bằng cách sử dụng dải lưỡng kim.
• Từ tính:Cung cấp bảo vệ tức thời chống lại ngắn mạch.

Lưu ý: Bộ chuyến đi điện tử có thể có sẵn để cài đặt chính xác hơn.

Khả năng phá vỡ là gì?

Khả năng cắt (Icu) thay đổi tùy theo model cụ thể nhưng được thiết kế để xử lý các dòng điện sự cố đáng kể điển hình của phân phối trung gian. cácBộ ngắt mạch vỏ đúc AC 4 cực 225Athường cung cấp khả năng phá vỡ khác nhau, từ25kA đến 85kA(ở 400V), đảm bảo nó có thể ngắt mạch ngắn một cách an toàn mà không bị hư hỏng.
