Đơn vị chuyến đi điện tử 4P

Tại Pugao(Plannter Electric), niềm tin cốt lõi của chúng tôi là an toàn điện không phải là điều xa xỉ—đó là nền tảng của một cuộc sống an toàn và thoải mái. Hãy xem xét Bộ ngắt điện tử 100A, 4P của chúng tôi: chúng tôi sử dụng nhựa nhiệt rắn chất lượng cao cho vỏ, được đúc phun dưới nhiệt độ và áp suất cao. Quy trình sản xuất tiên tiến này mang lại độ ổn định kích thước vượt trội, độ bền cách điện nâng cao và khả năng chống hồ quang ổn định, giúp bạn tự tin vào cơ sở hạ tầng điện của mình. Bạn có câu hỏi? Hãy thoải mái tiếp cận! Chúng tôi rất vui được nói chuyện và hợp tác để đảm bảo an toàn điện cho bạn.

Gửi yêu cầu

Mô tả Sản phẩm

cácĐơn vị chuyến đi điện tử 4Plà mô-đun bảo vệ tiên tiến được sử dụng trong các cầu dao vỏ đúc (MCCB), được thiết kế để giám sát và điều khiển tất cả bốn dây dẫn trong hệ thống bốn dây ba pha (L1, L2, L3 và Trung tính). Không giống như các hệ thống ba cực truyền thống, nó đảm bảo sự cách ly và bảo vệ hoàn toàn, khiến nó trở thành một giải pháp quan trọng cho hệ thống phân phối điện hiện đại, nơi cần có sự an toàn và chất lượng điện.

Điều khiển và bảo vệ đồng thời dây pha và dây trung tính
Cung cấp khả năng phát hiện lỗi thông minh và chính xác
Tăng cường an toàn hệ thống trong môi trường điện phức tạp

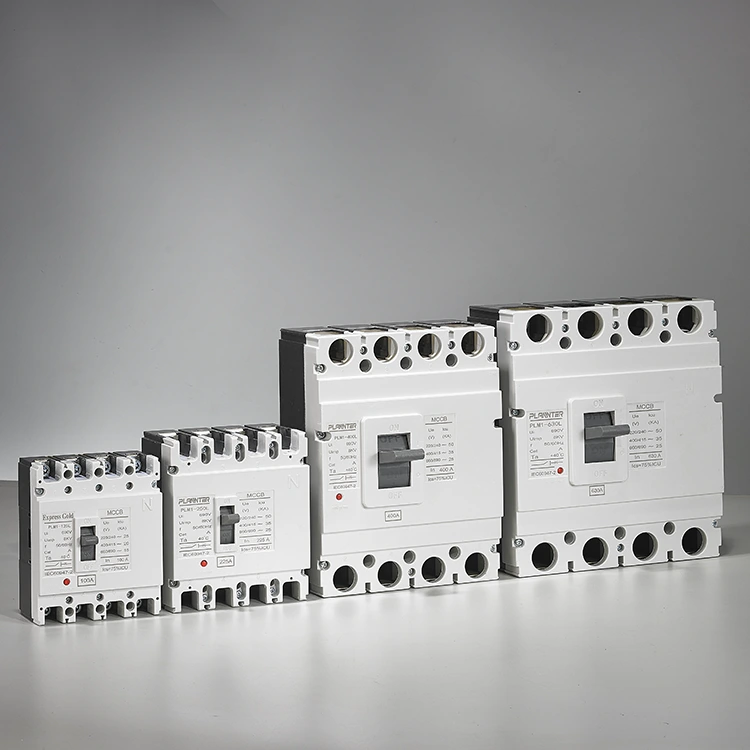

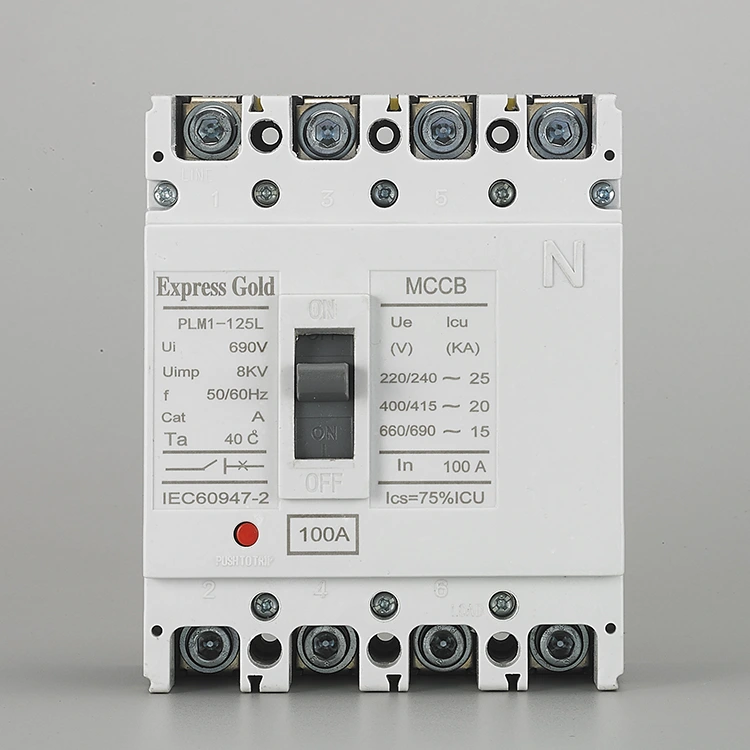

4P Electronic Trip Unit

đặc điểm kỹ thuật sản phẩm

Kiểu	Dòng điện định mức (A)	Số cực	Điện áp cách điện định mức (V)	Điện áp hoạt động định mức (V)	Khả năng ngắt ngắn mạch tối đa (KA)	Phục vụ khả năng ngắt ngắn mạch (KA)	Danh mục sử dụng
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100.125.160.180.200.000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800H	630.700.800				100	65
PLM1-1250	80.010.001.250				65	32.5
PLM1-1250	80.010.001.250				65	32.5

Các tính năng và lợi ích chính

Bảo vệ trung tính

Cung cấp khả năng giám sát và bảo vệ trực tiếp dây trung tính
Ngăn chặn quá tải trung tính gây ra bởi dòng điện hài từ tải phi tuyến tính
Đảm bảo tất cả các cực, bao gồm cả trung tính, đều bị ngắt kết nối khi có sự cố
Giải quyết các khoảng trống an toàn được tìm thấy trong máy cắt ba cực truyền thống

Bảo vệ có thể điều chỉnh

Được trang bị cài đặt chuyến đi điện tử để kiểm soát bảo vệ chính xác
Các thông số bảo vệ quá tải, ngắn mạch và tức thời của Bộ ngắt điện tử 4P hoàn toàn có thể điều chỉnh được
Cải thiện tính chọn lọc và phối hợp trong hệ thống phân phối
Giảm vấp ngã không cần thiết và tăng cường thời gian hoạt động của hệ thống

Chức năng nâng cao

Đảm bảo cách ly toàn bộ mạch, ngăn ngừa rủi ro cấp nguồn ngược
Tăng cường an toàn trong quá trình bảo trì và bảo trì
Duy trì tính toàn vẹn trung lập trong các kịch bản chuyển giao quyền lực
Hỗ trợ chuyển đổi an toàn giữa nguồn điện và máy phát điện

Đo lường và Truyền thông

Hỗ trợ giám sát dòng điện theo thời gian thực trên cả bốn cực
Giao diện truyền thông tùy chọn để tích hợp hệ thống
Cho phép chẩn đoán dựa trên dữ liệu và bảo trì dự đoán
Cải thiện khả năng hiển thị và kiểm soát cơ sở hạ tầng điện

Ứng dụng

Bộ ngắt mạch chính trong bảng phân phối công nghiệp và xây dựng
Hệ thống Công tắc chuyển nguồn tự động (ATS) sử dụng Bộ ngắt điện tử 4P để chuyển nguồn an toàn.
Hệ thống ba pha bốn dây yêu cầu cách ly hoàn toàn
Các cơ sở thương mại và công nghiệp có tải trọng nhạy cảm hoặc phi tuyến tính
Những môi trường quan trọng cần có nguồn điện liên tục và sự an toàn

Câu hỏi thường gặp

4P4D so với 4P3D là gì?

4P4D (Phát hiện bốn cực bốn):Tất cả bốn dây dẫn (L1, L2, L3, N) đều được giám sát và bảo vệ đầy đủ
4P3D (Phát hiện bốn cực ba):Chỉ có dây dẫn ba pha được giám sát, trong khi dây trung tính được đóng cắt nhưng không được bảo vệ tích cực
4P4D cung cấp độ an toàn cao hơn bằng cách bao gồm phát hiện và bảo vệ dòng trung tính
cácĐơn vị chuyến đi điện tử 4Pvới 4P4D được khuyên dùng cho các hệ thống có tải hài hoặc thiết bị nhạy cảm

Bảo vệ trung tính có thể được điều chỉnh?

Có, cài đặt bảo vệ trung tính thường có thể điều chỉnh được trong các đơn vị ngắt nâng cao
Người dùng có thể định cấu hình mức bảo vệ dòng trung tính (ví dụ: 50%, 100% hoặc bị tắt)
Điều chỉnh giúp phù hợp với yêu cầu hệ thống và đặc tính tải
Cải thiện tính linh hoạt trong các ứng dụng với các điều kiện dòng điện trung tính khác nhau

Mục đích của việc bảo vệ trung lập là gì?

Ngăn ngừa quá nhiệt và hư hỏng do dòng điện trung tính quá mức
Giải quyết vấn đề biến dạng sóng hài do tải phi tuyến tính (ví dụ: UPS, đèn LED, thiết bị CNTT)
Đảm bảo vận hành an toàn trong hệ thống ba pha bốn dây
cácĐơn vị chuyến đi điện tử 4Pđảm bảo bảo vệ đầy đủ bằng cách giám sát cả dây pha và dây trung tính

Bạn kiểm tra đơn vị chuyến đi như thế nào?

Sử dụng nút kiểm tra tích hợp (nếu có) để kiểm tra chức năng
Áp dụng thử nghiệm tiêm dòng điện thứ cấp để xác minh hiệu chuẩn chính xác
Xác nhận phản hồi ngắt trong điều kiện quá tải hoặc lỗi mô phỏng
Kiểm tra thường xuyên đảm bảo độ tin cậy và tuân thủ các tiêu chuẩn bảo trì

Điều đó có nghĩa là gì nếu đèn trạng thái bật?

Chỉ báo nguồn:Bộ trip đã được cấp điện và hoạt động bình thường
Chỉ báo cảnh báo:Tình trạng cảnh báo như quá tải hoặc tín hiệu trước chuyến đi
Chỉ báo chuyến đi:Máy cắt bị ngắt do tình trạng lỗi
Hiển thị mã lỗi (nếu có):Cung cấp chẩn đoán lỗi chi tiết
Đèn trạng thái giúp người vận hành nhanh chóng xác định tình trạng hệ thống và thực hiện hành động

Thẻ nóng: Đơn vị chuyến đi điện tử 4P

Danh mục liên quan

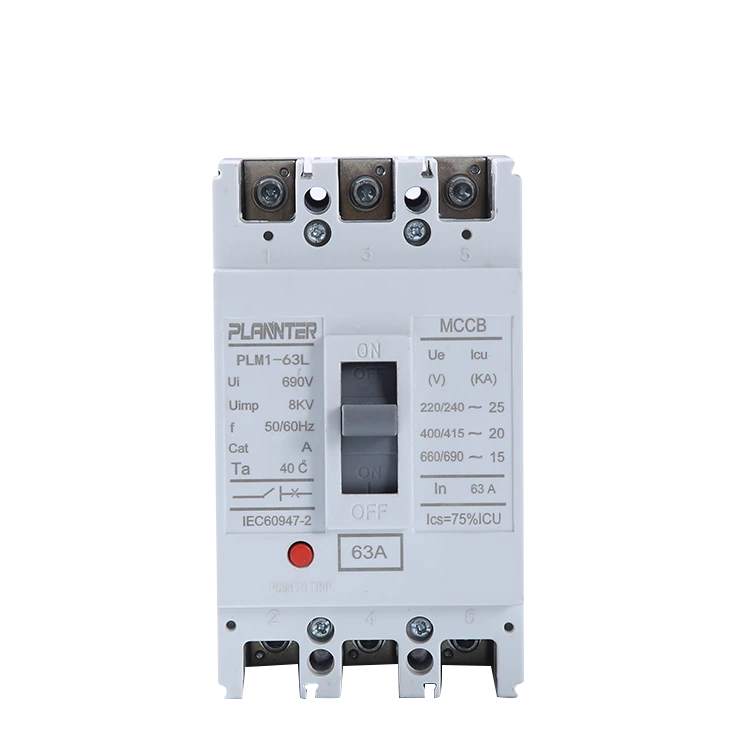

Bộ ngắt mạch vỏ đúc AC
