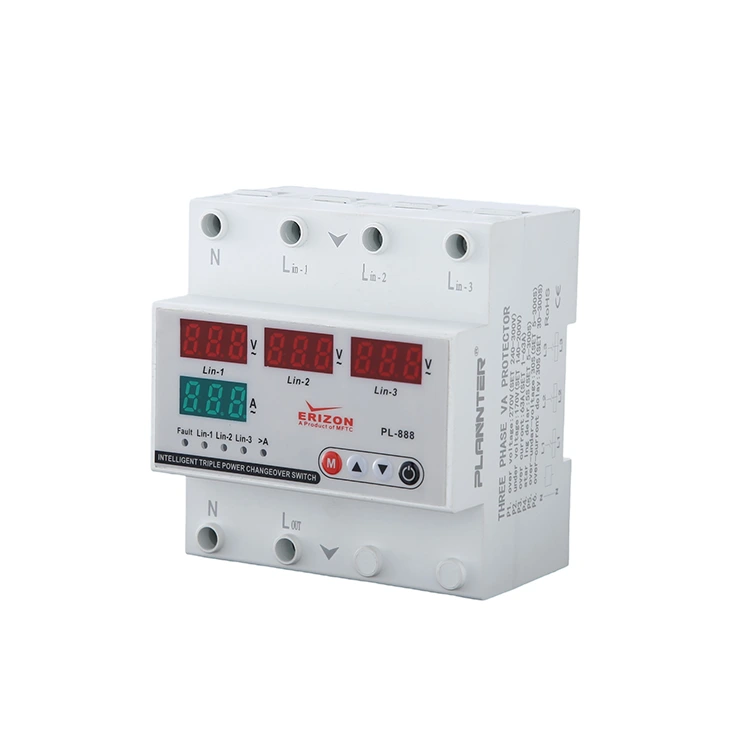

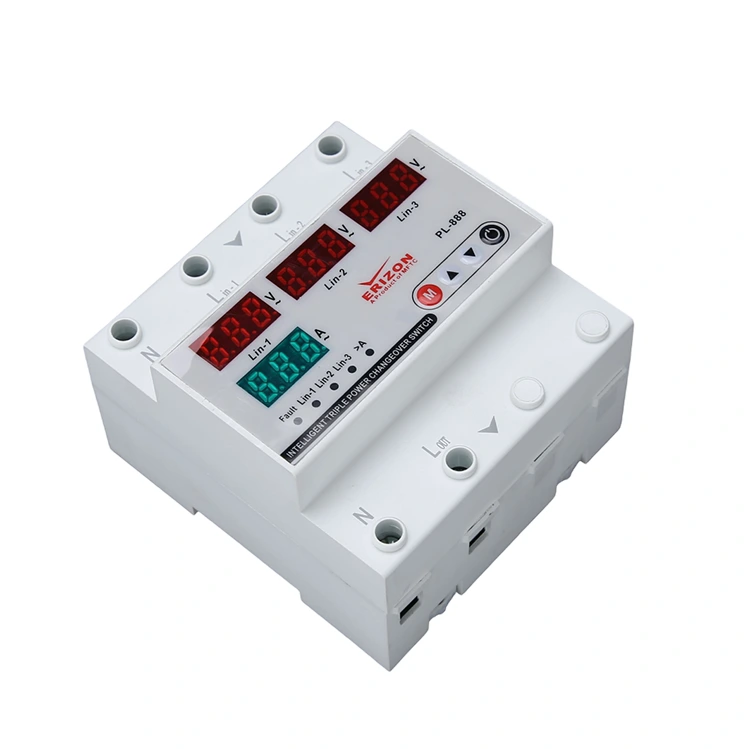

Bộ bảo vệ điện áp 3 pha bốn màn hình

Bộ bảo vệ điện áp 3 pha bốn màn hình này có tính năng quá điện áp, thấp áp, quá dòng. Việc sử dụng chip đo sáng đặc biệt đảm bảo sai số đo của các thông số điện như công suất và mức tiêu thụ năng lượng nằm trong khoảng ±1%. Nó được trang bị màn hình LCD màn hình kép để theo dõi các giá trị, dòng điện và điện áp theo thời gian thực. Và nó cũng có thể tùy chỉnh ngưỡng quá áp/thấp áp, giá trị quá dòng và thời gian trễ hành động để đáp ứng các yêu cầu ứng dụng trong các tình huống khác nhau.

Thuận lợi

1. Bảo vệ các thiết bị điện và kéo dài tuổi thọ của các thiết bị điện: các thiết bị gia dụng hiện đại như tủ lạnh, điều hòa, tivi, máy tính, v.v. Quá điện áp, có thể làm cháy bảng mạch, động cơ hoặc các bộ phận cốt lõi khác của thiết bị hoặc thậm chí gây cháy. Quá điện áp: có thể làm cháy bảng mạch, động cơ hoặc các bộ phận cốt lõi khác của thiết bị. Ví dụ, mô-đun nguồn máy tính hoặc máy nén điều hòa không khí dễ bị quá nhiệt khi điện áp quá cao, thậm chí gây cháy. Điện áp thấp: Có thể khiến thiết bị không khởi động bình thường hoặc chạy không ổn định. Bằng cách lắp đặt Bộ bảo vệ điện áp bốn màn hình 3 pha, bạn có thể nhanh chóng cắt nguồn điện trong trường hợp có điện áp bất thường, ngăn ngừa hư hỏng cho các thiết bị lớn, máy chủ, v.v.

2. Tăng cường an toàn điện và ngăn ngừa tai nạn an toàn: Điện áp bất thường không chỉ làm hỏng các thiết bị điện mà còn có thể gây ra tai nạn về an toàn. Ví dụ, điện áp quá cao có thể làm cho lớp cách điện của dây bị suy giảm, làm tăng nguy cơ đoản mạch hoặc cháy. Điện áp thấp dẫn đến động cơ quá nóng, gây quá tải đường dây hoặc cháy điện.

3. Tiết kiệm chi phí, chi phí thấp: Bộ bảo vệ điện áp 3 pha bốn màn hình có giá cả phải chăng, dễ lắp đặt, chi phí bảo trì thấp. Nếu bạn không lắp đặt thiết bị này sẽ tồn tại do điện áp bất thường gây ra bởi chi phí sửa chữa hoặc thay thế điện. Ngoài ra, bộ bảo vệ này còn có chức năng phục hồi tự động, giúp giảm thao tác thủ công của người dùng và an toàn, thuận tiện hơn.

Đảm bảo tuổi thọ của hệ thống điện công nghiệp và thương mại của bạn vớiBộ bảo vệ điện áp 3 pha bốn màn hình. Được thiết kế cho mạng ba pha mạnh mẽ, thiết bị này kết hợp khả năng đo lường chính xác với khả năng bảo vệ nhanh chóng. Bằng cách sử dụng chip đo lường đặc biệt, nó đảm bảo độ chính xác cao trong việc giám sát nguồn điện và năng lượng, khiến nó trở thành một thành phần quan trọng để ngăn ngừa hư hỏng cho máy móc và cơ sở hạ tầng đắt tiền.

Chức năng & tính năng chính

Bộ bảo vệ điện áp 3 pha 4 màn hình có tác dụng gì?

Về cơ bản, nó đóng vai trò như một “người bảo vệ” cho hộp phân phối điện của bạn. Nó liên tục giám sát nguồn điện và tự động cắt điện nếu phát hiện tình trạng không an toàn. Điều này giúp tránh việc sửa chữa tốn kém và tăng cường an toàn bằng cách giảm thiểu rủi ro liên quan đến mất ổn định điện áp.

"Bốn màn hình" nghĩa là gì?

Thiết bị được trang bị giao diện LCD màn hình kép cung cấp khả năng hiển thị thời gian thực các thông số điện quan trọng. "Bốn màn hình" thường đề cập đến việc giám sát đồng thời:

• Điện áp (V):Giám sát điện áp đường dây thời gian thực.
• Hiện tại (A):Giám sát dòng điện để ngăn ngừa quá tải.
• Nguồn/Năng lượng:Theo dõi mức tiêu thụ với độ chính xác cao (sai số ±1%).
• Chỉ báo trạng thái:Xác nhận trực quan các trạng thái bảo vệ (Bật/Tắt/Lỗi).

Các thông số bảo vệ chính là gì?

cácBộ bảo vệ điện áp 3 pha bốn màn hìnhcung cấp sự bảo vệ toàn diện chống lại ba mối nguy hiểm điện phổ biến nhất:

• Bảo vệ quá điện áp:Ngăn ngừa cháy bảng mạch, động cơ và các bộ phận cốt lõi (ví dụ: trong máy nén AC hoặc máy chủ) do tăng điện áp.
• Bảo vệ dưới điện áp:Ngăn chặn động cơ quá nóng và cháy do điện áp thấp, có thể gây ra tình trạng chạy không ổn định hoặc không khởi động được.
• Bảo vệ quá dòng:Bảo vệ chống quá tải đường dây có thể dẫn đến hư hỏng cách điện và cháy điện.

Cài đặt & Vận hành

Nó được cài đặt như thế nào?

Bộ bảo vệ này được thiết kế như một thành phần tiêu chuẩn cho các hộp phân phối điện gia dụng và công nghiệp. Nó nhỏ gọn, dễ cài đặt và yêu cầu bảo trì tối thiểu. Sau khi cài đặt, nó sẽ hoạt động tự động, giảm nhu cầu can thiệp thủ công.

4P có nghĩa là gì?

"4P" là viết tắt của4 cực. Trong hệ thống ba pha, điều này cho thấy công tắc kết nối và bảo vệ cả ba pha (L1, L2, L3) cộng với đường Trung tính (N). Điều này đảm bảo cách ly hoàn toàn và bảo vệ toàn bộ mạch ba pha.

Nó có thể điều chỉnh được không?

Có, tính linh hoạt là một tính năng chính củaBộ bảo vệ điện áp 3 pha bốn màn hình. Người dùng có thể tùy chỉnh cài đặt để phù hợp với yêu cầu ứng dụng cụ thể, bao gồm:

• Điều chỉnh ngưỡng:Đặt giới hạn quá điện áp và thấp áp cụ thể.
• Giá trị quá dòng:Xác định giới hạn hiện tại cho việc vấp ngã.
• Thời gian trễ hành động:Định cấu hình độ trễ trước khi thiết bị ngắt hoặc đặt lại để tránh sự gián đoạn phiền toái do những biến động tạm thời.

Tại sao cài đặt bảo vệ này?

• Kéo dài tuổi thọ thiết bị:Bảo vệ tủ lạnh, máy tính và động cơ công nghiệp khỏi căng thẳng điện áp.
• Phòng chống cháy nổ:Giảm nguy cơ cháy điện do hỏng cách điện dây do quá điện áp hoặc quá dòng.
• Hiệu quả về chi phí:Chi phí thấp củaBộ bảo vệ điện áp 3 pha bốn màn hìnhkhông đáng kể so với chi phí sửa chữa, thay thế các thiết bị điện bị hư hỏng cao.

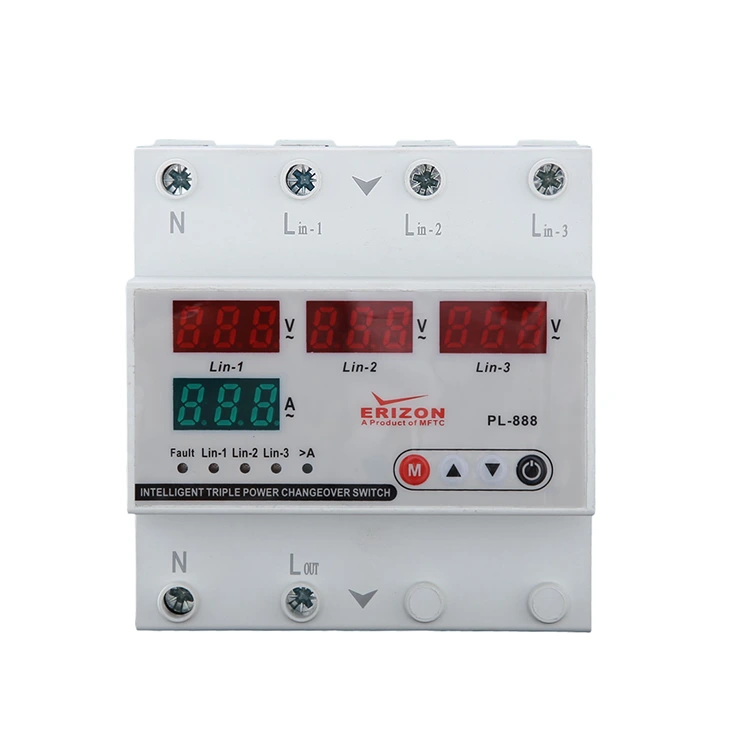

Màn hình và nút

1 - Nút SET: Nút này được sử dụng để lưu sau khi cài đặt/thay đổi các giá trị quá dòng & giá trị và lỗi cài đặt điện áp cao/thấp

thời gian chờ đợi.

2 - Nút UP: Tăng giá trị cần thiết.

3 - Nút Xuống: Giảm giá trị cần thiết.

4 - Nút Bật/Tắt thủ công

được sử dụng để điều khiển bật/tắt đầu ra của thiết bị. Khi tắt đầu ra, màn hình sẽ hiển thị chữ “OFF” và thiết bị sẽ không tự động tiếp tục ở trạng thái này. Nếu thiết bị không bị lỗi, hãy nhấn lại nút này để khởi động lại thiết bị và tiếp tục sử dụng bình thường.

5 - HIỂN THỊ HIỆN TẠI

KHU VỰC HIỂN THỊ CHÍNH: Trong quá trình hoạt động bình thường, điện áp đầu vào được hiển thị ở đây theo thời gian thực. Màn hình vẫn sáng khi thiết bị ở trạng thái không bị lỗi; trong trường hợp xảy ra lỗi với điện áp bất thường (quá cao hoặc quá thấp), màn hình sẽ nhấp nháy cảnh báo. Trong quá trình cài đặt tham số, màn hình sẽ hiển thị đồng bộ các giá trị cài đặt của các mục lập trình liên quan (bao gồm giá trị bảo vệ quá dòng, ngưỡng điện áp cao và thấp, độ trễ lỗi và độ trễ đặt lại và các tham số khác).

6 - Hiển thị điện áp

Nhóm hiển thị kép: trong quá trình thiết bị hoạt động bình thường, giá trị dòng điện hiện tại được hiển thị tại đây và màn hình luôn sáng trong điều kiện không có lỗi; trong trường hợp có lỗi (ví dụ: quá dòng), màn hình sẽ nhấp nháy như một cảnh báo. Trong quá trình tham số hóa, giá trị của các mục được lập trình tương ứng sẽ được hiển thị ở đây.

7 - Mô tả chỉ báo

A>: Đèn báo này sáng lên khi xảy ra lỗi quá dòng.

V>: Đèn báo này sáng lên khi xảy ra lỗi quá áp.

V<: Đèn báo này sáng lên khi xảy ra lỗi điện áp thấp.

Out: Đèn báo này sáng lên khi thiết bị bắt đầu xuất tín hiệu.

Sơ đồ nối dây

Dây trung tính và dây pha từ lưới phải được kết nối với đầu cực "N" và "L" ở phía "Đầu vào" của thiết bị.

Dây trung tính và dây pha của các thiết bị yêu cầu bảo vệ quá điện áp và thấp áp phải được rút ra từ các cực "N" và "L" ở phía "đầu ra" của thiết bị.

Kích thước
