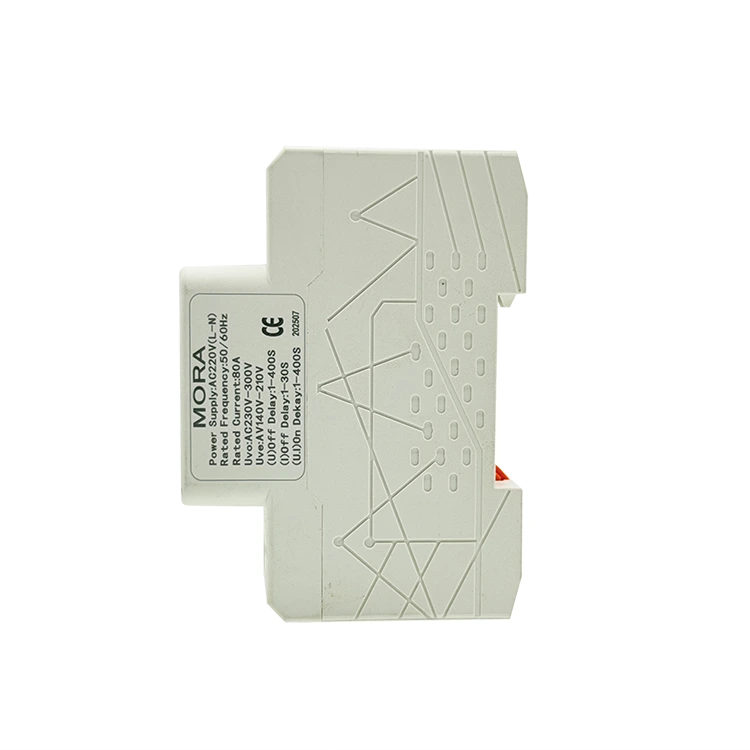

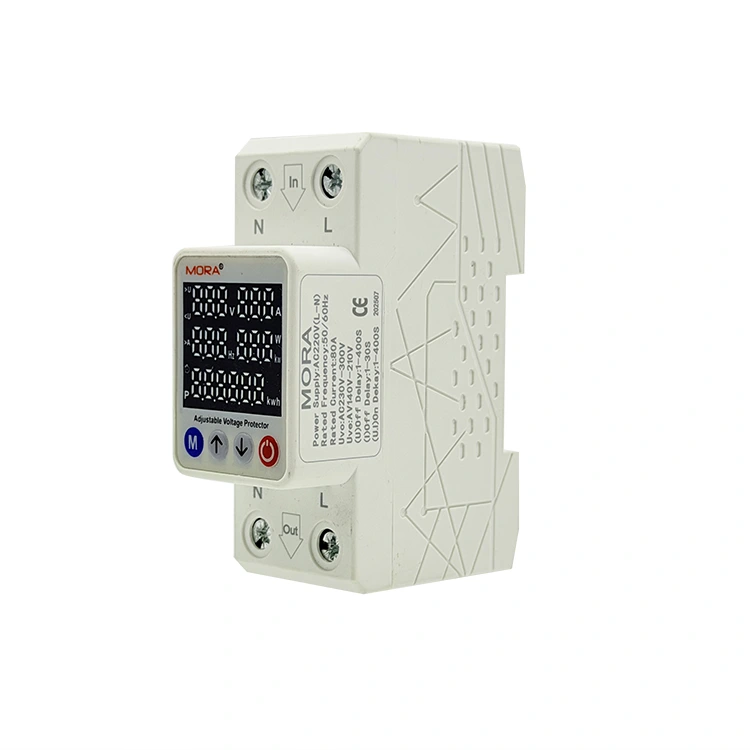

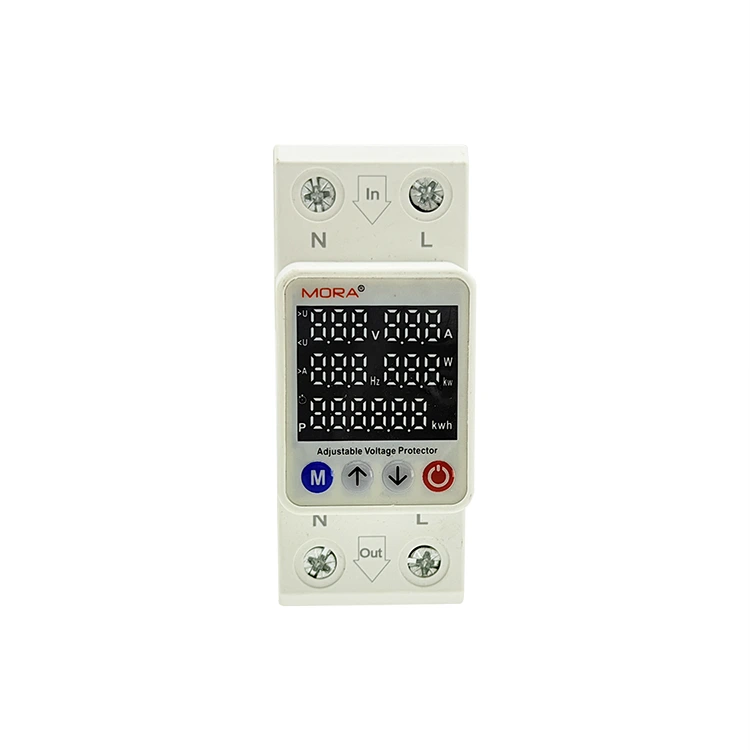

Bộ bảo vệ điện áp thông minh 2P loại M Năm màn hình kỹ thuật số

Hệ thống quản lý năng lượng và điều khiển tự động hiện đại yêu cầu hỗ trợ dữ liệu nguồn đa chiều, thời gian thực và bảo vệ lỗi chính xác. Khác với các rơle bảo vệ đơn chức năng truyền thống, Bộ bảo vệ điện áp thông minh loại M năm màn hình kỹ thuật số PUGAO (Mora) 2P sử dụng lõi xử lý tốc độ cao DSP 32 bit công nghiệp, có thể thực hiện lấy mẫu và phân tích có độ chính xác cao của nhiều thông số điện. Nó hỗ trợ cài đặt ngưỡng độc lập về các bất thường về quá áp, quá tải và chất lượng điện, đồng thời giúp doanh nghiệp tối ưu hóa mức tiêu thụ điện và cải thiện độ tin cậy của nguồn điện.

Tại sao phải cài đặt nhiều đồng hồ phụ bên ngoài?

Ưu điểm sản phẩm cốt lõi

• Hiển thị đồng bộ đầy đủ thông số: Bao gồm điện áp thời gian thực (V), dòng điện làm việc (A), công suất hoạt động (kW), hệ số công suất (PF) và mức tiêu thụ năng lượng tích lũy (kWh), hiện thực hóa toàn bộ trạng thái vận hành mạch trên một màn hình.

• Thiết kế thay thế tích hợp: Một máy thay thế nhiều đồng hồ đo phụ bên ngoài và máy biến dòng, tối ưu hóa cách bố trí tủ, giảm độ phức tạp của hệ thống dây điện và hỗ trợ phát hiện theo thời gian thực các bất thường về sóng hài và các vấn đề về tổn thất công suất phản kháng.

Bạn có bị phạt vì hệ số công suất kém không? Bảo vệ quá tải và chất lượng hoàn chỉnh

Ngoài việc theo dõi điện áp tiêu chuẩn, nền tảng thông minh còn bao gồm tính năng giám sát tích hợp để phát hiện tình trạng quá tải điện năng đang hoạt động và giảm hệ số công suất. Nếu một máy được kết nối bắt đầu bị lỗi và tiêu thụ quá nhiều công suất hoặc giảm hệ số công suất, bộ điều khiển sẽ xác định sự cố và thực hiện tắt máy an toàn trước khi sự cố có thể làm hỏng bảng phụ rộng hơn. Việc tiêu chuẩn hóa trên Màn hình kỹ thuật số loại M của Bộ bảo vệ điện áp thông minh 2P giúp các cơ sở duy trì chất lượng nguồn điện sạch và tránh bị phạt tiện ích do hiệu suất hệ số công suất kém.

Nhật ký năng lượng không biến động và lưu giữ dữ liệu tích lũy

Dữ liệu sử dụng năng lượng tích lũy (kWh) được ghi trực tiếp vào chip nhớ cố định trên bo mạch để lưu trữ thông tin độc lập với nguồn điện lưới chính. Nhật ký dữ liệu này duy trì các bản ghi của nó trong thời gian dài mất điện hoặc tắt hệ thống mà không cần pin bên trong. Bộ nhớ liên tục này cho phép người quản lý cơ sở duy trì hồ sơ chính xác, lâu dài về mức tiêu thụ năng lượng của thiết bị để phân bổ chi phí và kiểm tra hiệu quả.

Thông số hiệu suất kỹ thuật

• Tên mẫu chính thức: Bộ bảo vệ điện áp thông minh 2P loại M Năm màn hình kỹ thuật số

• Dải điện áp hoạt động: Lấy mẫu hình bán nguyệt AC 140V đến 300V (50/60 Hz)

• Xếp hạng dòng tải hoạt động (Iₑ): Phạm vi cấu hình động 1A đến 63A

• Cửa sổ đo hệ số công suất: Thang đo độ phân giải cao 0,00 đến 1,00

• Thang tích lũy năng lượng: 0 đến 99.999 kWh Thanh ghi vòng lặp

• Chất liệu thanh cái bên trong: Đồng điện phân nguyên chất 99,9%

Phân tích dạng sóng DSP 32-bit hiệu suất cao

Lấy mẫu tốc độ cao cấp công nghiệp: Được trang bị bộ xử lý tín hiệu số 32 bit, nó thực hiện lấy mẫu dạng sóng tần số cực cao và phân tích toàn chu kỳ của tín hiệu lưới.

Xác định lỗi chính xác: Bộ bảo vệ điện áp thông minh 2P loại M Năm màn hình kỹ thuật số có thể ghi lại những thay đổi tinh tế về chất lượng điện năng như độ lệch hệ số công suất và dao động hài mà máy vi tính đơn chip thông thường không thể xác định được. Nó phân biệt chính xác các tín hiệu chuyển mạch tức thời thông thường và các lỗi bất thường thực sự, đảm bảo không thiếu sự bảo vệ và không gây ra các chuyến đi phiền toái.

Câu hỏi thường gặp về kỹ thuật dành riêng cho sản phẩm

Câu hỏi: Có thể đặt lại chỉ số sử dụng năng lượng tích lũy (kWh) về 0 khi di chuyển mô-đun sang mạch máy mới không?

Trả lời: Có, nhật ký năng lượng tích lũy có thể được xóa và đặt lại về 0 bằng cách nhấn và giữ tổ hợp phím lập trình trên tấm mặt được chỉ định trong 5 giây. Chức năng này cho phép người dùng đặt lại dữ liệu theo dõi khi di chuyển Bộ bảo vệ điện áp thông minh 2P loại M Năm màn hình kỹ thuật số để giám sát một máy khác hoặc bắt đầu chu kỳ thanh toán mới.

Hỏi: Tại sao cửa sổ hệ số công suất (PF) hiển thị giá trị thấp như 0,65 ngay cả khi điện áp đường dây hoàn toàn ổn định?

Trả lời: Hệ số công suất thấp là do tải cảm ứng hạ lưu, chẳng hạn như động cơ điện lớn hoặc máy nén HVAC cũ, tạo ra sự lệch pha giữa điện áp và dòng điện. Chỉ số này cho thấy vấn đề về hiệu suất tải chứ không phải lỗi của Màn hình kỹ thuật số Bộ bảo vệ điện áp thông minh loại M 2P 2P, giúp các nhóm bảo trì xác định những nơi có thể cần tụ điện điều chỉnh hệ số công suất.

Hỏi: Tính năng bảo vệ nguồn điện chủ động bảo vệ động cơ công nghiệp khỏi bị hư hỏng khi bị kẹt cơ như thế nào?

Trả lời: Khi máy bơm hoặc băng tải bị kẹt cơ học, động cơ sẽ ngừng hoạt động và tiêu thụ quá nhiều năng lượng điện (kW) để cố gắng quay. Bộ xử lý tốc độ cao bên trong sản phẩm sẽ ngay lập tức phát hiện sự tăng vọt công suất đột ngột này và mở rơ-le trong vòng một phần nghìn giây, bảo vệ cuộn dây động cơ khỏi quá nóng và cháy.
