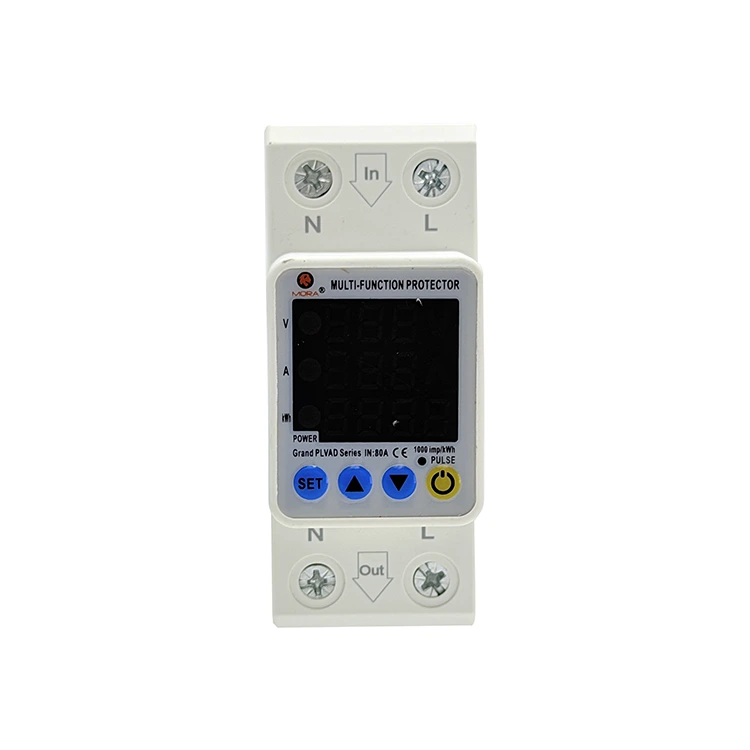

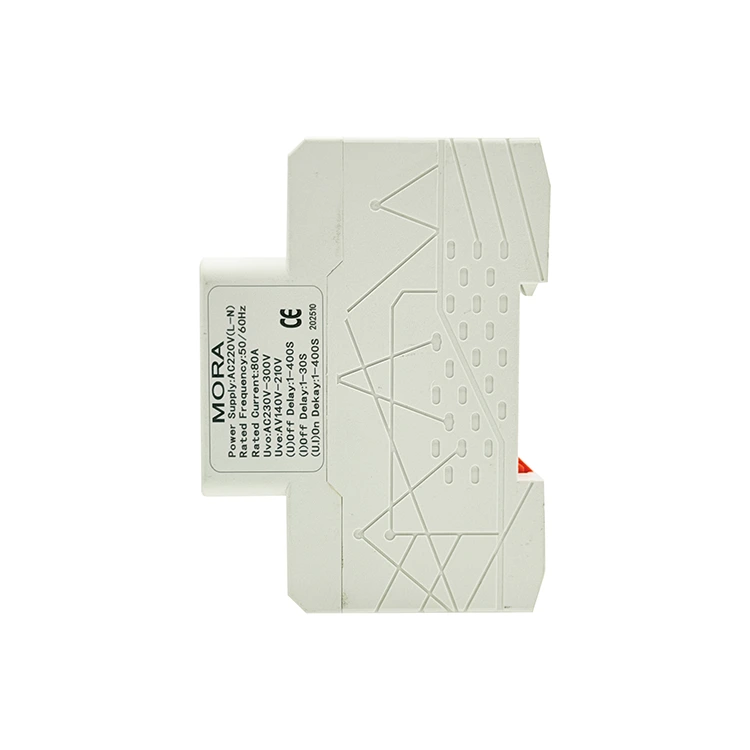

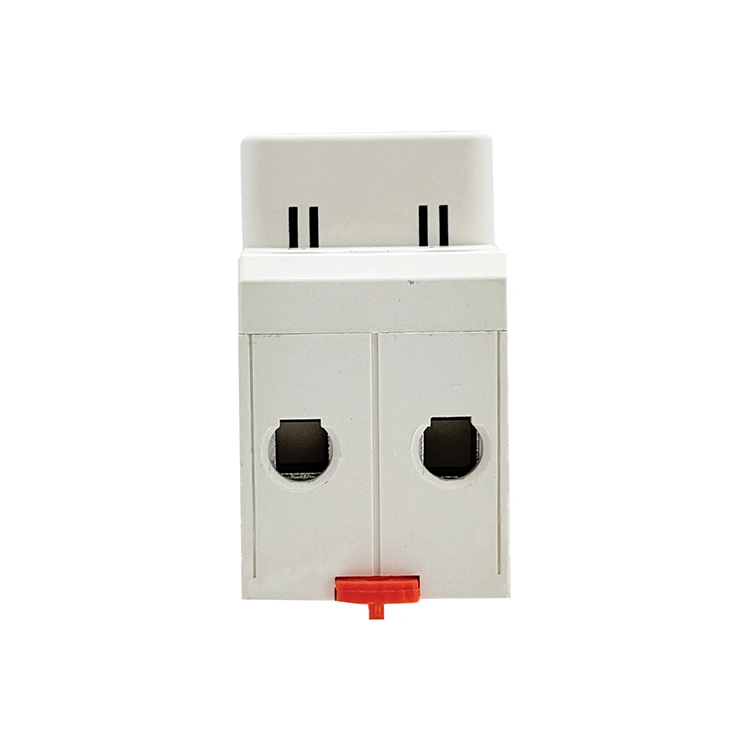

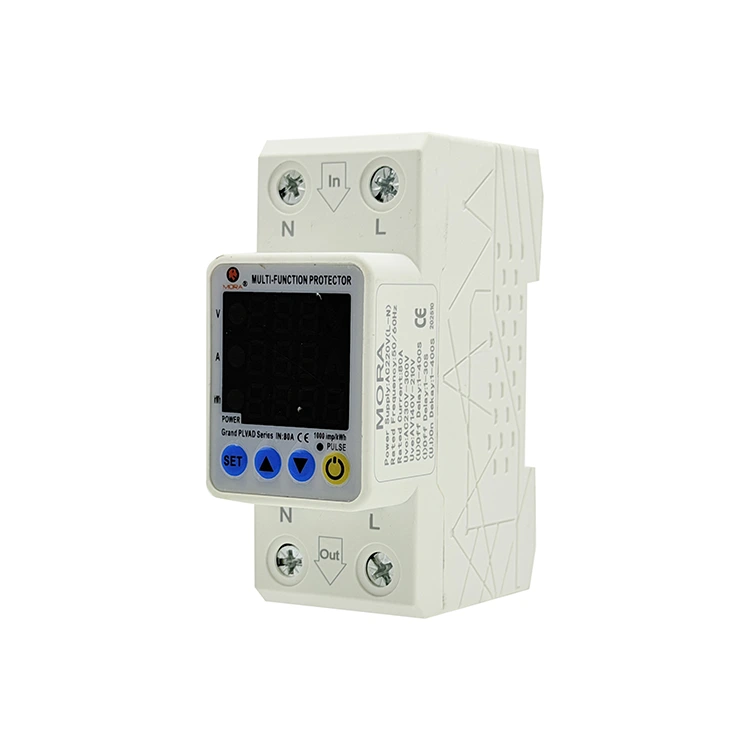

Bộ bảo vệ điện áp tự động kết nối lại 2P Loại M Màn hình ba

Các nhóm mua sắm tìm nguồn cung ứng thiết bị đóng cắt cho cơ sở hạ tầng từ xa yêu cầu các mô-đun bảo vệ thông minh có thể tự động phục hồi sau các sự cố mất điện tạm thời để tối đa hóa thời gian hoạt động của hệ thống. Được thiết kế và chế tạo bởi Pugao (Mora), Bộ bảo vệ điện áp loại M kết nối lại tự động 2P hiệu suất cao được thiết kế dành riêng cho các ứng dụng không cần giám sát này. Vượt ra ngoài các rơle đặt lại thủ công cơ bản, thiết bị này có thuật toán tự động đóng lại thông minh để theo dõi tình trạng lưới điện sau chuyến đi. Khi điện áp tiện ích ổn định trong các thông số an toàn trong khoảng thời gian đếm ngược đã đặt, cơ chế điều khiển bằng động cơ bên trong sẽ tự động đóng mạch, khôi phục nguồn điện cho mảng viễn thông hạ nguồn, mạng an ninh hoặc hệ thống giám sát thời tiết.

Mảng ba cửa sổ có tích hợp bộ đếm lỗi

Hiển thị đồng bộ dữ liệu đa chiều: Màn hình ba bộ bảo vệ điện áp loại M tự động kết nối lại 2P hiển thị điện áp thời gian thực, dòng điện thời gian thực và thời gian lỗi tích lũy tương ứng, với khả năng phân loại dữ liệu rõ ràng và nắm bắt toàn bộ trạng thái vận hành mạch trên một màn hình.

Cảnh báo sớm lỗi có thể định lượng: Bộ đếm lỗi tích hợp có thể ghi lại số lần ngắt quá điện áp và quá dòng trong chu kỳ vận hành. Nhân viên bảo trì có thể đánh giá độ ổn định của lưới điện tại chỗ và tình trạng lão hóa của thiết bị hạ nguồn thông qua dữ liệu lỗi, thực hiện bảo trì dự đoán.

Ưu điểm sản phẩm cốt lõi

Loại bỏ các cuộn xe tải O&M từ xa

• Giải quyết các điểm khó khăn khi bảo trì từ xa: Đối với các trạm cơ sở di động, trạm khí tượng trên núi và trạm bơm không có người giám sát, các dao động nhất thời của lưới điện sẽ khiến rơle bảo vệ truyền thống bị ngắt và ngừng hoạt động, đòi hỏi phải thiết lập lại thủ công tại chỗ với thời gian và chi phí nhân công cao.

• Tối đa hóa thời gian hoạt động của hệ thống: Thực hiện giám sát lỗi tự động toàn quy trình, đánh giá độ ổn định và phục hồi khi đóng lại cơ học. Đối với các sự cố bất thường tạm thời của lưới điện, Bộ bảo vệ điện áp tự động kết nối lại loại M 2P sẽ hoàn thành việc khôi phục nguồn điện một cách độc lập mà không cần sự can thiệp của con người, giúp giảm đáng kể chi phí O&M và cải thiện tốc độ vận hành liên tục của thiết bị.

Chu kỳ đóng lại có thể điều chỉnh & Khóa an toàn thông minh

• Ngăn ngừa hư hỏng thứ cấp do lỗi: Đối với các sự cố ngắn mạch vĩnh viễn, việc đóng lại nhiều lần sẽ gây ra hư hỏng do nhiệt đối với đường dây và thiết bị. Màn hình ba lớp bảo vệ điện áp loại M tự động kết nối lại 2P hỗ trợ cài đặt tùy chỉnh số lần đóng lại tối đa.

• Tự động khóa an toàn: Khi hết thời gian đóng lại đặt trước mà lỗi vẫn tồn tại, hệ thống sẽ khóa cơ cấu truyền động động cơ, kích hoạt cảnh báo lỗi và giữ mạch điện cách ly để tránh chuyển mạch tuần hoàn nguy hiểm.

Thông số hiệu suất kỹ thuật

• Tùy chọn dòng điện hoạt động định mức: Định mức tải liên tục 40A / 63A

• Khả năng điều chỉnh thời gian tự động đóng lại: 1 giây đến 900 giây Phạm vi tối đa

• Chu kỳ đóng lại liên tục tối đa: 1 đến 30 lần thử có thể định cấu hình trước khi khóa

• Độ chính xác theo dõi điện áp / Phạm vi hiện tại: Phương sai ±1% / Đọc động 0,5A đến 63A

• Công suất mặt cắt ngang của thiết bị đầu cuối: Lên đến 25 mm2 nguyên khối / 16 mm2 được mắc kẹt với ống gia cố (Kẹp M5)

• Độ bền điện môi khung gầm: Rào chắn cách điện được kiểm tra 2,5kV

• Tuân thủ & Chứng nhận: Được chứng nhận CE, Tuân thủ RoHS, Phù hợp với Tiêu chuẩn Kết cấu EN 60947-1

Câu hỏi thường gặp

Hỏi: Nếu lưới giảm hoàn toàn xuống 0V, động cơ có đủ nguồn điện dư để bảo vệ thiết bị hạ lưu không?

Đ: Vâng. Được trang bị một ngân hàng tụ điện lưu trữ năng lượng công suất cao, trong trường hợp mất điện toàn bộ lưới điện đột ngột, năng lượng điện được lưu trữ có thể điều khiển cơ cấu động cơ bánh răng để hoàn thành hành động ngắt tức thời, buộc các tiếp điểm phải mở và khóa an toàn, đảm bảo không có rò rỉ điện phía tải trước khi nguồn điện điều khiển cạn kiệt.

Câu hỏi: Điều gì xảy ra khi đạt đến giới hạn đóng lại tối đa do sự cố lưới điện dai dẳng?

Trả lời: Khi gặp phải các lỗi mạch vĩnh viễn, sau khi hoàn thành các nỗ lực đóng lại đã đặt trước mà không khôi phục lưới điện, Màn hình ba bộ bảo vệ điện áp loại M tự động kết nối lại 2P sẽ tự động khóa chức năng điều khiển động cơ, vô hiệu hóa tất cả các hành động đóng lại tự động và giữ cho mạch mở. Nó tránh việc chuyển đổi theo chu kỳ vô tận sang các mạch bị lỗi, bảo vệ các cấu trúc cơ khí bên trong và đường dây hạ lưu khỏi hư hỏng do nhiệt, đồng thời yêu cầu khắc phục sự cố và thiết lập lại thủ công để khôi phục.

Câu hỏi: Làm thế nào bộ điều khiển có thể phân biệt được các xung đột biến nhất thời với các hiện tượng đoản mạch vĩnh viễn?

Trả lời: Hệ thống tích hợp cơ chế phát hiện kép cảm biến điện áp và lấy mẫu hiện tại. Trong quá trình phát hiện đóng lại, nếu điện áp lưới ổn định nhưng dòng điện tăng vọt tức thời lớn được tạo ra, MCU sẽ ngay lập tức đánh giá đó là lỗi ngắn mạch vĩnh viễn, kích hoạt cắt tức thời mà không thực hiện độ trễ đóng lại và bảo vệ cấu trúc chuyển mạch bên trong khỏi hư hỏng do tác động của dòng điện cao.
