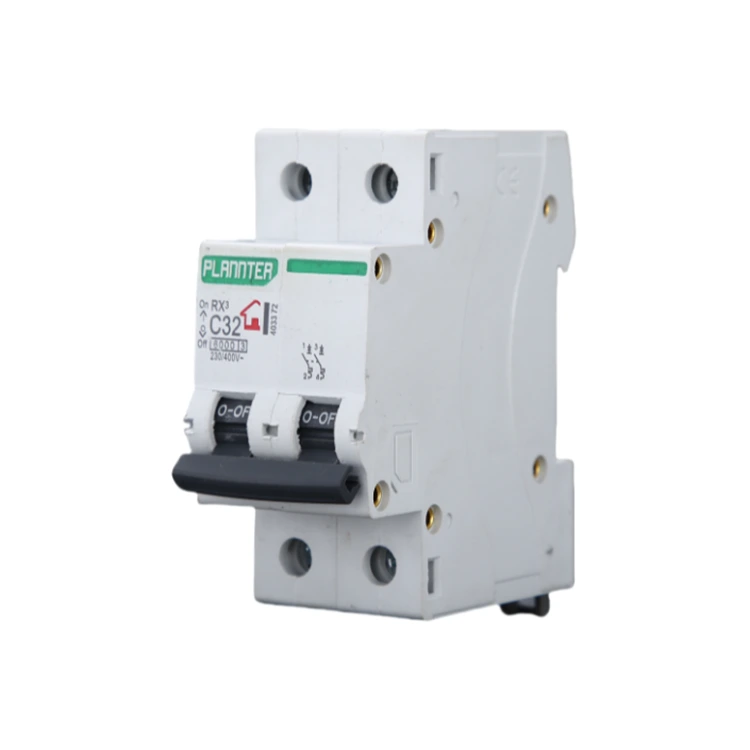

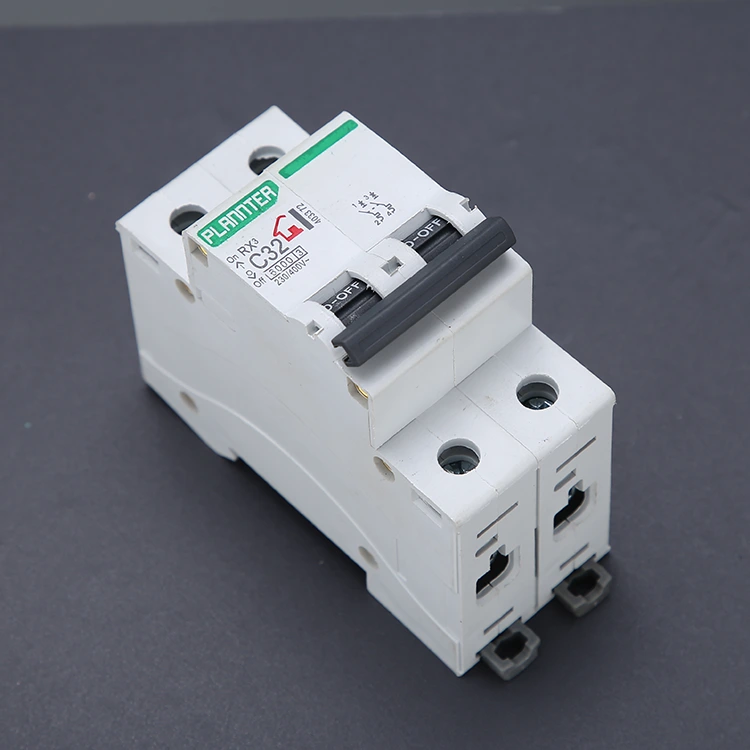

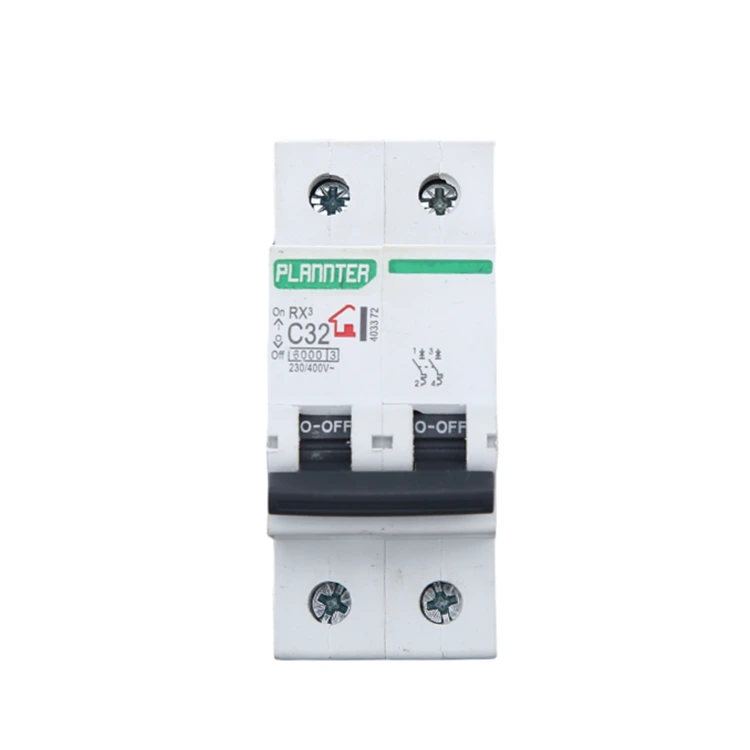

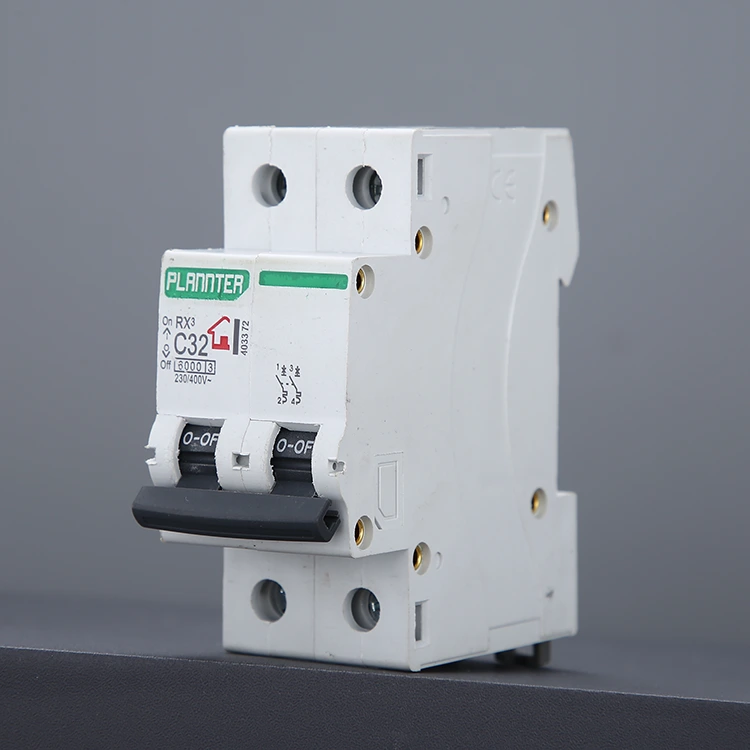

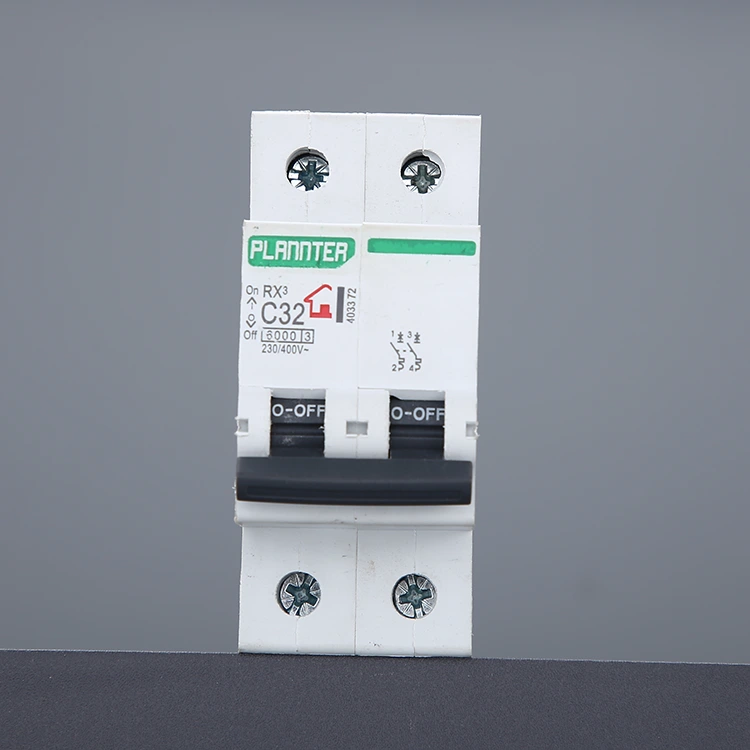

Bộ ngắt mạch chuyển mạch không khí DZ47

Cầu dao chuyển mạch không khí DZ47 chất lượng cao được cung cấp bởi nhà máy PUGAO (Plannter Electric), là loại thiết bị bảo vệ điện dùng trong mạch điện xoay chiều, có hai cực độc lập, có khả năng cắt đồng thời dây cháy và dây zero trong mạch. Nó theo dõi sự thay đổi dòng điện trong mạch theo thời gian thực thông qua cơ chế tước từ nhiệt hoặc cơ chế tước điện tử tích hợp và khi mạch bị quá tải, ngắn mạch và các tình trạng bất thường khác, Bộ ngắt mạch chuyển mạch không khí DZ47 có thể nhanh chóng và tự động ngắt kết nối để cắt nguồn điện, tránh hư hỏng thiết bị, cháy mạch và các tai nạn an toàn khác. Các sản phẩm do PUGAO sản xuất tuân thủ nghiêm ngặt các chứng chỉ CE, CCC và ISO9001.

Nguyên tắc làm việc

Bộ ngắt mạch chuyển mạch không khí DZ47 là một sản phẩm được tiêu chuẩn hóa cao. Quy trình sản xuất hoàn thiện và công nghệ tiên tiến của PUGAO sử dụng ba nguyên tắc hoạt động cốt lõi: cắt nhiệt, cắt từ tính và dập tắt hồ quang không khí. Sản phẩm của chúng tôi cung cấp sự bảo vệ đáng tin cậy cho hàng ngàn hệ thống điện trên toàn thế giới.

1. Chuyến đi nhiệt

Bộ ngắt mạch chứa một dải lưỡng kim gồm hai kim loại có hệ số giãn nở nhiệt khác nhau. Khi dòng điện vượt quá giá trị định mức nhưng chưa đạt đến mức ngắn mạch, nhiệt lượng do dòng điện sinh ra sẽ khiến dải lưỡng kim bị uốn cong sang một bên.

Sau khi uốn theo một góc đặt trước, nó sẽ kích hoạt một liên kết cơ học, khiến cầu dao bị ngắt. Tận dụng 14 năm kinh nghiệm hiệu chuẩn tích lũy, dải lưỡng kim của chúng tôi được làm bằng vật liệu có độ tinh khiết cao, mang lại phản ứng nhạy và nhất quán với những biến động hiện tại.

2. Chuyến đi từ tính

Bộ ngắt mạch có chứa một cuộn dây điện từ. Khi xảy ra đoản mạch, dòng điện lập tức tăng lên gấp vài lần thậm chí hàng chục lần giá trị bình thường. Dòng điện cực lớn này tạo ra một từ trường cực mạnh trong cuộn dây, ngay lập tức hút phần ứng nam châm điện giống như một pít-tông.

Phần ứng tác động trực tiếp đến cơ chế cắt, đạt được mức cắt điện tức thời ở mức mili giây.

Nhà máy của chúng tôi sử dụng đồng có độ dẫn điện cao và quy trình hàn điểm hoàn toàn tự động để đảm bảo cơ chế không bị kẹt hoặc hỏng dưới tác động của dòng điện tần số cao.

3. Hệ thống chữa cháy hồ quang

Ngay khi các tiếp điểm tách ra, dòng điện cao áp sẽ phá vỡ không khí, tạo ra hồ quang nhiệt độ cao, được hút vào buồng dập hồ quang được thiết kế đặc biệt. Nhiều lớp lưới kim loại chia hồ quang thành nhiều đoạn nhỏ, nhanh chóng làm mát và dập tắt hồ quang để tránh các tiếp điểm bị cháy.

Dòng DZ47 của chúng tôi tối ưu hóa mật độ bố trí của lưới dập hồ quang, bảo vệ hiệu quả các bộ phận bên trong ngay cả trong điều kiện vấp ngã thường xuyên.

Ưu điểm kỹ thuật

Bộ ngắt mạch chuyển mạch không khí DZ47 của PUGAO sử dụng công nghệ ngắt kết nối nhiệt từ hiệu suất cao để đảm bảo hoạt động chính xác và đáng tin cậy trong nhiều điều kiện vận hành phức tạp. Sản phẩm có những ưu điểm cốt lõi sau:

Khả năng cắt cao: model tiêu chuẩn có khả năng cắt lên tới 6kA, đáp ứng yêu cầu bảo vệ ngắn mạch của lưới điện đô thị và môi trường công nghiệp.

Khả năng ứng dụng điện áp rộng: hỗ trợ hệ thống AC 230/400V, khả năng tương thích mạnh mẽ, áp dụng cho nhiều tiêu chuẩn lưới điện quốc gia và khu vực.

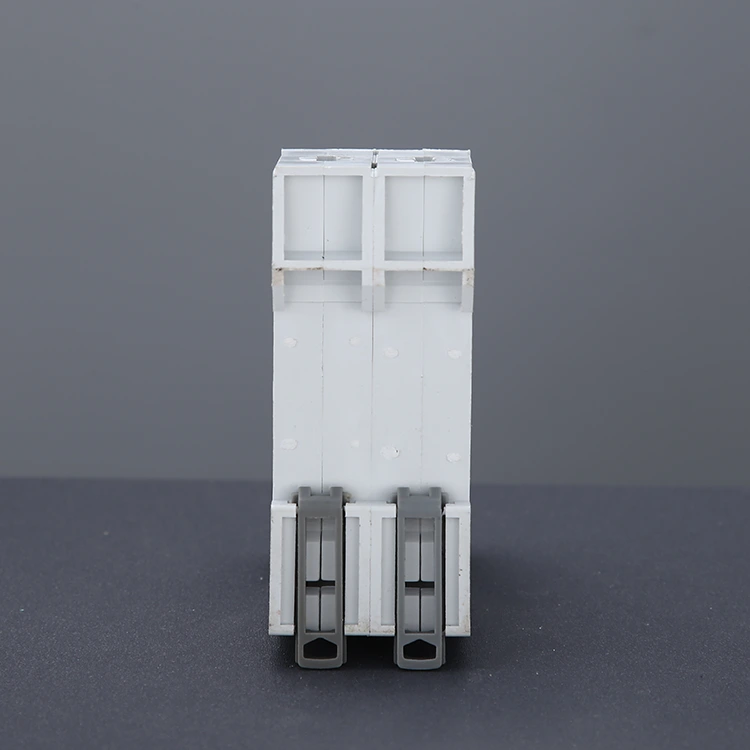

Thiết kế mô-đun: kích thước nhỏ gọn, hỗ trợ lắp DIN Rail, dễ dàng tích hợp vào các loại hộp phân phối và tủ điều khiển.

Khả năng dập tắt hồ quang mạnh: Bộ ngắt mạch chuyển mạch không khí DZ47 sử dụng cấu trúc kết hợp miếng đệm gốm nhiều lớp và lưới dập hồ quang kim loại, giúp ngăn chặn hồ quang một cách hiệu quả và kéo dài tuổi thọ sử dụng.

Tuổi thọ cơ học dài: sau khi kiểm tra nghiêm ngặt, tuổi thọ vận hành cơ học lên tới hơn 10.000 lần.

Câu hỏi thường gặp

Câu hỏi: Bộ ngắt mạch dòng DZ47 có thể được sử dụng trong hệ thống DC không?

Trả lời: Không. Dòng DZ47 là công tắc không khí được thiết kế dành riêng cho AC. Dòng điện xoay chiều (AC) có đặc tính cắt ngang bằng 0 và lưới dập hồ quang bên trong của nó sẽ dập tắt hồ quang một cách hiệu quả.

Dòng điện một chiều (DC) không có đặc tính cắt ngang bằng 0. Sử dụng cầu dao AC có thể tạo ra hồ quang không dập tắt được, có khả năng gây cháy. Nếu bạn có nhu cầu về hệ thống năng lượng mặt trời hoặc pin, vui lòng liên hệ với chúng tôi để biết thông số kỹ thuật cụ thể của Bộ ngắt mạch DC.

Câu hỏi: Làm cách nào để chọn giữa ba đường cong vấp ngã khác nhau (B, C và D)?

Đáp: Việc lựa chọn phụ thuộc vào loại tải của bạn:

Loại B (3-5In): Thích hợp cho tải dòng khởi động thấp, chẳng hạn như máy sưởi điện trở thuần và thiết bị máy tính.

Loại C (5-10In): Thông số kỹ thuật phổ biến nhất, thích hợp cho các thiết bị chiếu sáng, thiết bị gia dụng nói chung và phân phối điện thương mại.

Loại D (10-14In): Thích hợp cho các thiết bị có dòng khởi động cực cao, chẳng hạn như động cơ nhỏ, máy nén hoặc máy biến áp công nghiệp.

Pugao có đội ngũ kỹ thuật chuyên nghiệp có thể đưa ra lời khuyên lựa chọn chính xác dựa trên bản vẽ kỹ thuật của bạn. Hãy liên hệ với chúng tôi để gửi yêu cầu của bạn và nhận báo giá miễn phí!

Nếu có thêm câu hỏi về kỹ thuật, vui lòng tham khảo ý kiến ​​các kỹ sư của chúng tôi ngay lập tức; chúng tôi sẽ phản hồi nhanh chóng.
