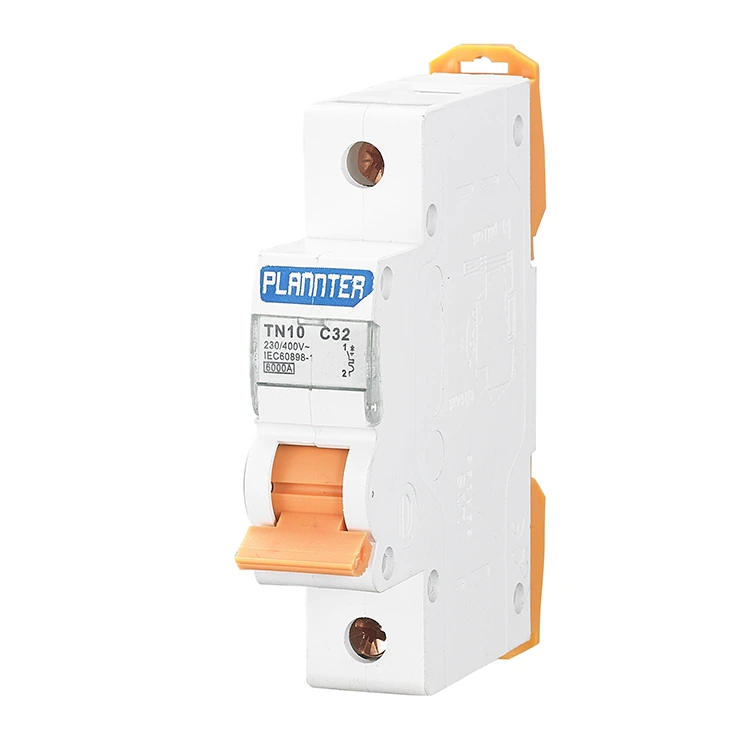

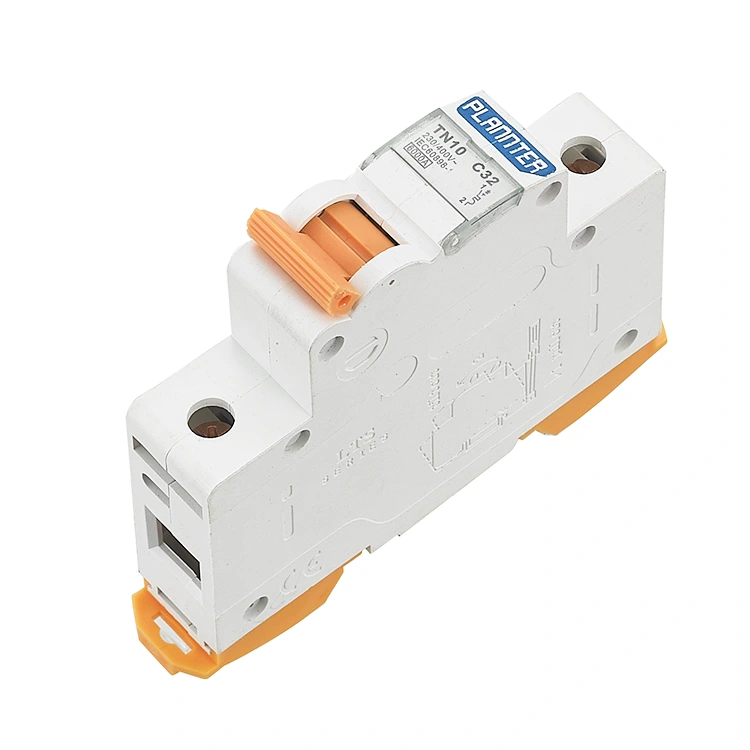

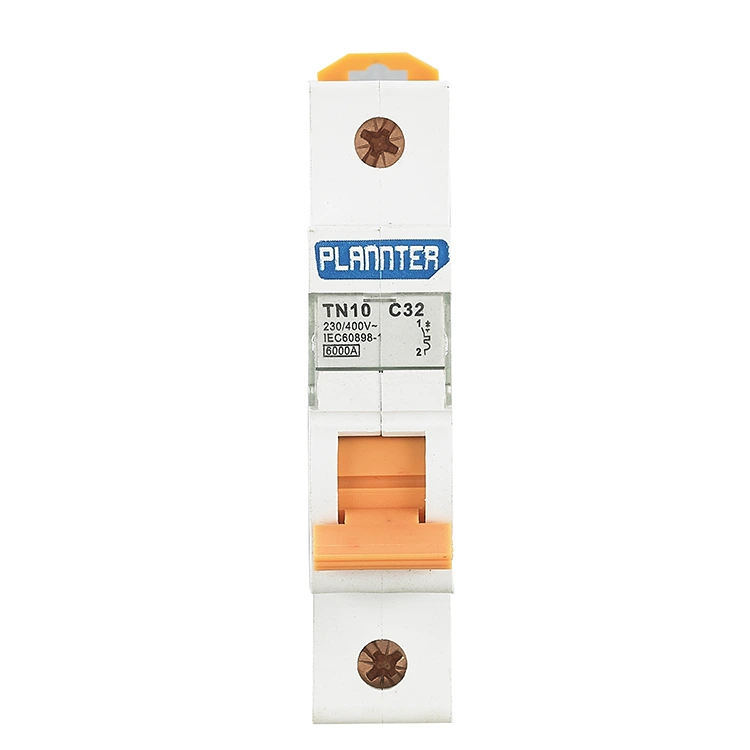

Bộ ngắt mạch để bảo vệ ngắn mạch

Bộ ngắt mạch để bảo vệ ngắn mạch là thiết bị phân phối điện áp thấp. Nó được trang bị một thiết bị dập tắt hồ quang giúp bảo vệ mạch một cách hiệu quả. Trong môi trường gia đình và công nghiệp, cầu dao có vai trò tương tự như sự kết hợp của các bộ phận điện như công tắc dao, cầu chì và rơle nhiệt để đảm bảo mạch điện hoạt động an toàn.

Nguyên tắc làm việc

Bên trong, bộ ngắt mạch có hai cơ chế bảo vệ chính: dải lưỡng kim được thiết kế để giải quyết tình trạng quá tải dần dần và cuộn dây điện từ chuyên dụng để xử lý đoản mạch. Để đảm bảo ngắt mạch tự động trong vòng một phần nghìn giây, thiết bị sẽ thực hiện trình tự vận hành sau khi được kích hoạt:

Cảm biến tức thời: Khi xảy ra đoản mạch, dòng điện tăng vọt chạy qua cuộn dây nằm bên trong cầu dao.

Tạo lực từ: Phù hợp với nguyên lý cảm ứng điện từ, dòng điện cực cao này ngay lập tức tạo ra một từ trường vô cùng mạnh mẽ.

Tác động cơ học: Lực do từ trường này tạo ra tác dụng giống như một chiếc búa nặng, tạo ra tác động tức thời lên cơ cấu vấp.

Ngắt kết nối nhanh: Các tiếp điểm điện bị buộc phải mở ra trong vòng một phần nghìn giây, làm gián đoạn đột ngột dòng điện và do đó ngăn chặn hệ thống dây điện bị nóng chảy do nhiệt độ quá cao hoặc bắt lửa.

Các loại cực ngắt mạch

1. Cầu dao đơn cực: Bộ ngắt mạch để bảo vệ ngắn mạch chỉ có một tiếp điểm chuyển mạch và chủ yếu được sử dụng cho các mạch một pha, chẳng hạn như mạch chiếu sáng hoặc ổ cắm trong nhà.

2. Cầu dao hai cực: Bộ ngắt mạch hai cực có hai tiếp điểm chuyển mạch để điều khiển dây pha và dây trung tính. Bộ ngắt mạch hai cực thường được sử dụng trong các tình huống cần điều khiển cả dây pha và dây trung tính cùng lúc, chẳng hạn như điều khiển động cơ hoặc hệ thống điện hai pha.

3. Cầu dao 3 cực: Cầu dao 3 cực có 3 tiếp điểm chuyển mạch điều khiển 3 dây pha riêng biệt như các thiết bị thương mại và công nghiệp cần điều khiển đồng thời 3 đường dây điện riêng biệt để đảm bảo phân phối tải an toàn và cân bằng.

Thuận lợi

1. Bộ ngắt mạch dùng để bảo vệ ngắn mạch này áp dụng phương pháp lắp ray DIN 35mm tiêu chuẩn và sử dụng cơ chế nhả nhiệt kép từ tính có độ chính xác cao để đối phó với dòng điện khởi động tức thời;

2. Thiết kế hệ thống cách nhiệt nâng cao để ngăn ngừa lão hóa lớp cách nhiệt do ứng suất nhiệt lâu dài;

3. Điện áp cách điện định mức lên đến AC400V, có bảo vệ quá điện áp, thích hợp cho việc phát điện quang điện và mạng lưới phân phối điện phức tạp;

4. Các tùy chọn dòng điện định mức từ 6A đến 63A, thiết kế nhỏ gọn và mô-đun, để đáp ứng nhu cầu chiếu sáng dân dụng, ổ cắm, động cơ, hệ thống quang điện và các tình huống tải khác nhau.

5. Sản phẩm hỗ trợ dịch vụ OEM/ODM, đáp ứng nhu cầu phân phối ở nước ngoài và tùy chỉnh thương hiệu. Nhà máy PUGAO (Plannter Electric) đã đạt chứng nhận hệ thống chất lượng quốc tế ISO9001.

Kịch bản ứng dụng

Bộ ngắt mạch để bảo vệ ngắn mạch của PUGAO được sử dụng trên các hệ thống điện dân dụng, thương mại và công nghiệp, cung cấp khả năng bảo vệ đáng tin cậy cho nhiều cài đặt khác nhau.

1. Hệ thống phân phối điện dân dụng

Được sử dụng trong các mạch chiếu sáng, ổ cắm điện và thiết bị gia dụng; trong trường hợp đoản mạch do hệ thống dây điện cũ hoặc trục trặc của thiết bị, họ sẽ nhanh chóng cắt nguồn điện để tránh cháy dây hoặc bùng phát hỏa hoạn.

2. Hệ thống điện tòa nhà thương mại

Cầu dao của chúng tôi phù hợp với hệ thống phân phối điện tại các địa điểm thương mại như trung tâm mua sắm, tòa nhà văn phòng và khách sạn. Áp dụng cho cả mạch chính và mạch nhánh, chúng ngăn ngừa đoản mạch gây mất điện trên diện rộng hoặc hư hỏng thiết bị.

3. Dây chuyền sản xuất và thiết bị công nghiệp

Được triển khai trên nhiều loại máy móc công nghiệp, động cơ điện và dây chuyền sản xuất tự động; chúng nhanh chóng cắt điện trong trường hợp thiết bị hỏng hóc hoặc hệ thống dây điện bất thường, từ đó ngăn ngừa hư hỏng thiết bị và gián đoạn sản xuất đồng thời giảm chi phí bảo trì và rủi ro về thời gian ngừng hoạt động.

4. Tủ phân phối điện và hệ thống điều khiển

Có thể được lắp đặt trong các tủ phân phối điện và bảng điều khiển để đóng vai trò là bộ phận bảo vệ cốt lõi, cung cấp khả năng bảo vệ ngắn mạch tập trung cho nhiều mạch. Chúng thường được sử dụng trong các dự án kỹ thuật và lắp ráp thiết bị điện tích hợp.

5. Môi trường dòng điện ngắn mạch cao

Đối với các mạch nằm gần máy biến áp hoặc nguồn cung cấp điện—hoặc ở những khu vực khác có đặc điểm dòng điện ngắn mạch cao—nơi cần có bộ ngắt mạch có khả năng cắt cao, sản phẩm này là sự lựa chọn lý tưởng.

Câu hỏi thường gặp

Hỏi: Bảo vệ ngắn mạch và bảo vệ quá tải có giống nhau không?

Đáp: Không. Mặc dù chúng thường được tích hợp vào cùng một cầu dao nhưng chúng hoạt động theo các nguyên tắc khác nhau. Bảo vệ quá tải bảo vệ chống lại tải quá mức kéo dài, dựa vào sự tích tụ nhiệt; bảo vệ ngắn mạch chống lại dòng điện cường độ cao tức thời, dựa vào lực hút từ tính.

Hỏi: Tại sao một số cầu dao có định mức 6kA, trong khi những cầu dao khác có định mức 15kA?

A: Điều này cho thấy khả năng phá vỡ. Định mức 6kA có nghĩa là dòng điện ngắn mạch tối đa có thể ngắt một cách an toàn là 6.000 ampe. Nếu dòng điện ngắn mạch thực tế vượt quá giá trị này, cầu dao có thể phát nổ. Những vị trí có công suất máy biến áp lớn hơn cần có bộ ngắt mạch có công suất cắt cao hơn; trước khi lựa chọn, vui lòng cho phép PUGAO cung cấp cho bạn các đề xuất chuyên nghiệp hoặc giải pháp thiết kế tùy chỉnh.

Hỏi: Tôi có thể vệ sinh cầu dao không? Tôi nên tiếp tục như thế nào?

Trả lời: Có, nhưng bạn phải đảm bảo rằng nguồn điện đã được ngắt hoàn toàn trước đó.

Vui lòng sử dụng vải khô để lau bụi khỏi vỏ, chú ý không để các hạt bụi xâm nhập vào buồng dập hồ quang.

Nghiêm cấm: Không sử dụng dung môi hóa học hoặc nước để làm sạch vỏ nhựa vì điều này có thể ảnh hưởng đến hiệu suất của vật liệu chống cháy hoặc gây đoản mạch bên trong.
