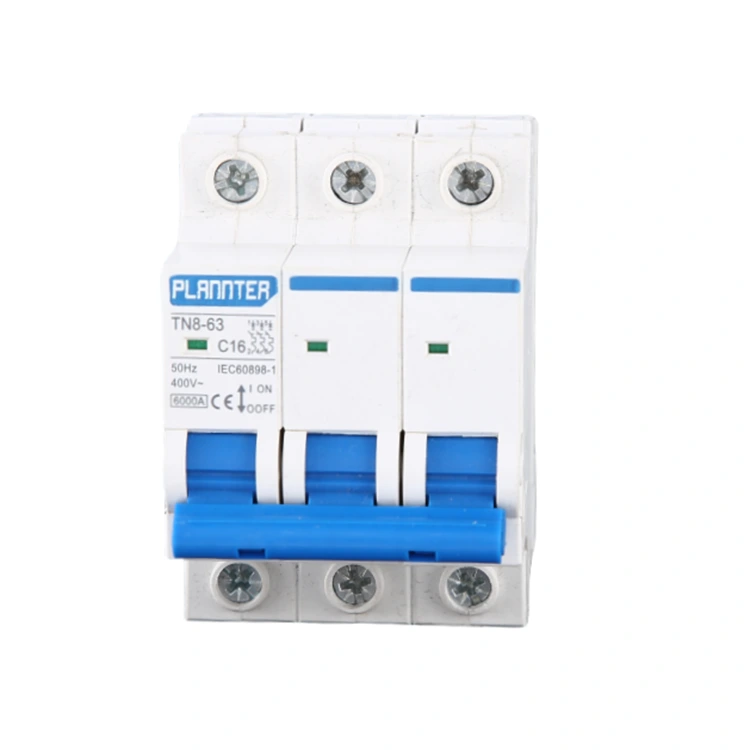

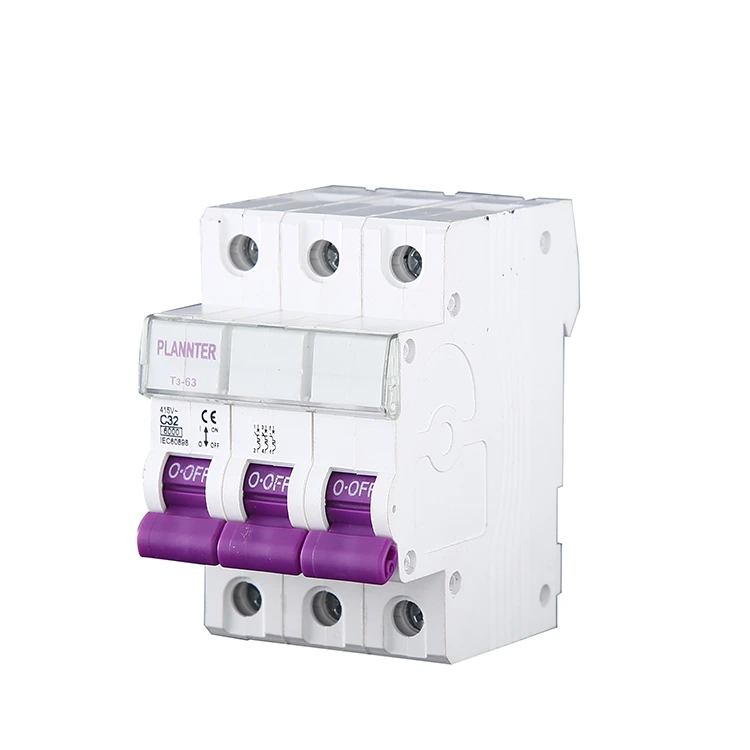

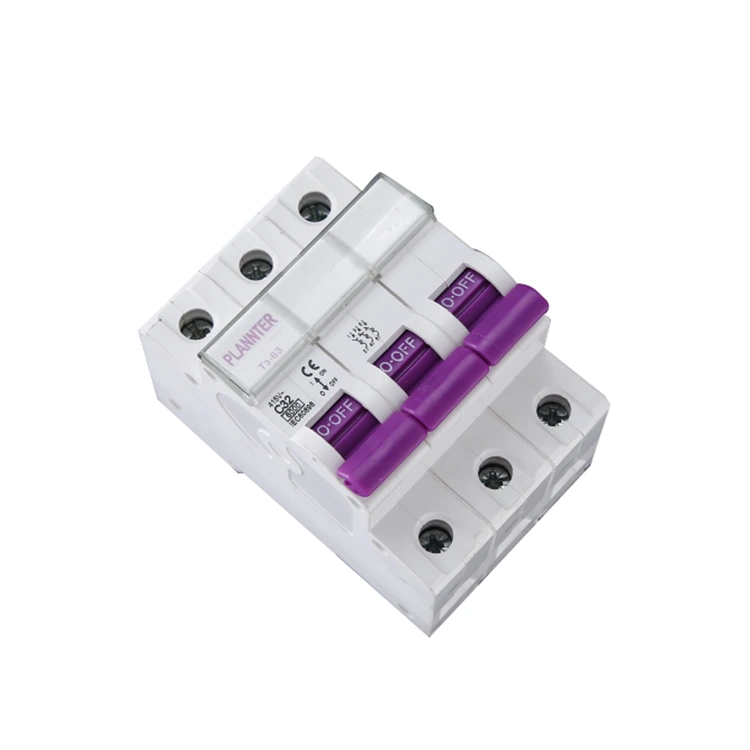

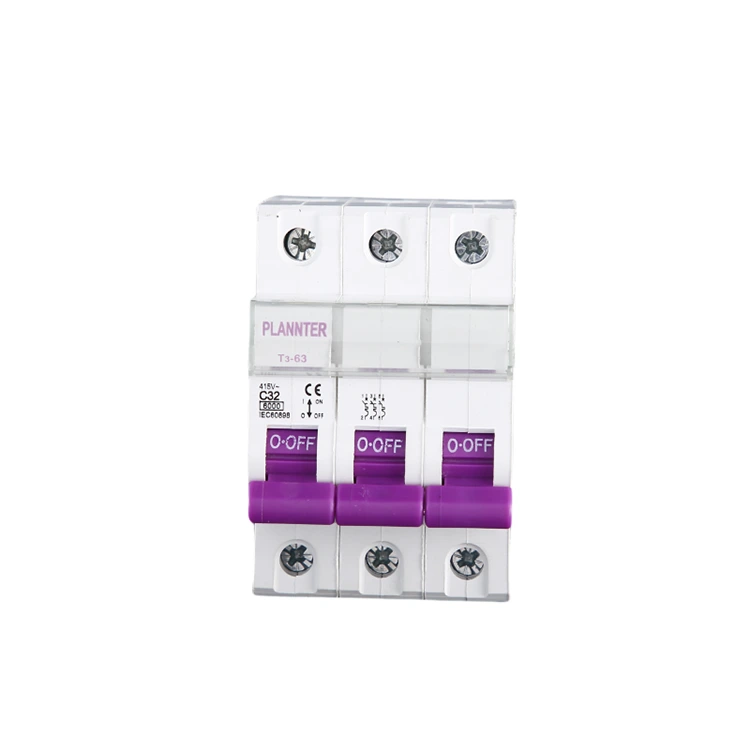

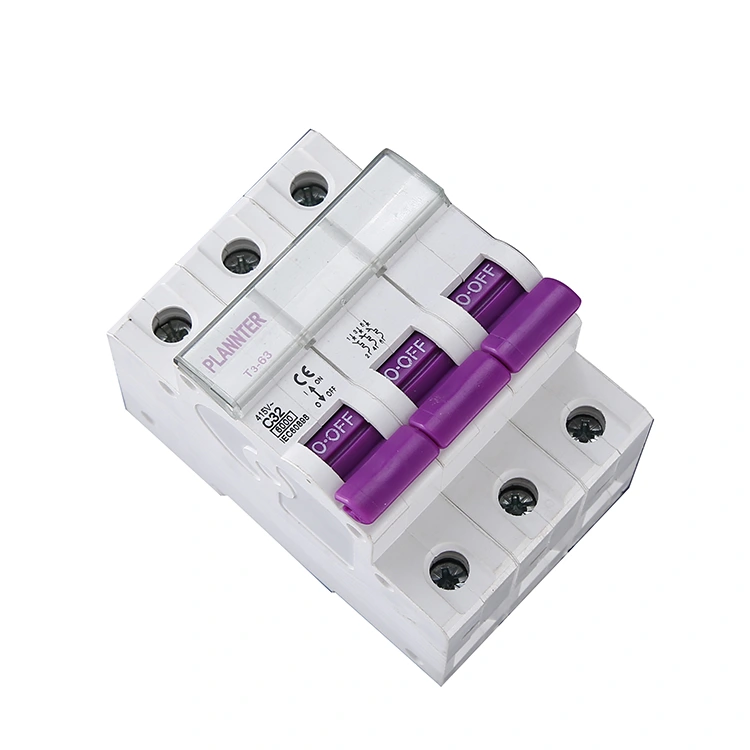

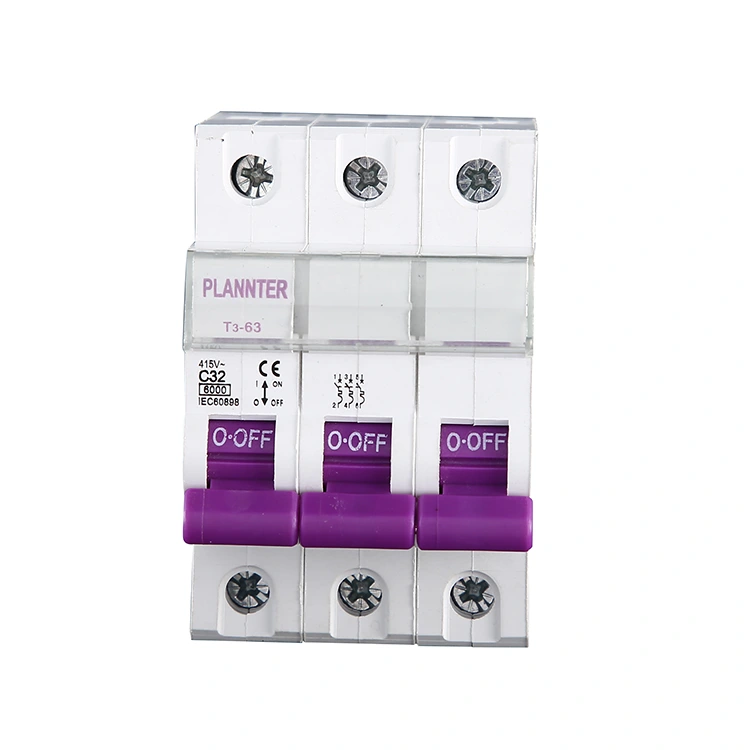

Bộ ngắt mạch AC 3 cực

Cầu dao xoay chiều 3 cực thuộc danh mục thiết bị điện hạ thế, được sử dụng rộng rãi trong các lĩnh vực công nghiệp, thương mại và dân dụng, được thiết kế cho mạch ba pha, có thể xử lý các trường hợp bất thường về dòng điện như quá tải, ngắn mạch, tự động cắt mạch, nhằm bảo vệ an toàn cho thiết bị và con người. Chọn PUGAO (Plannter Electric) làm nhà sản xuất của bạn và nhận mức giá trực tiếp tại nhà máy.

Tính năng sản phẩm

1. Điều khiển đồng bộ ba pha

Cầu dao AC 3 cực này có khả năng kết nối hoặc ngắt đồng thời các đường dây điện ba pha L1, L2, L3. Nếu xảy ra lỗi ở bất kỳ pha nào, thiết bị sẽ kích hoạt cắt điện đồng thời trên cả ba pha, từ đó ngăn ngừa hư hỏng thiết bị do vận hành trong điều kiện mất pha.

2. Bảo vệ quá tải và ngắn mạch

Bảo vệ quá tải: Sử dụng ngắt nhiệt để giải quyết các điều kiện dòng điện quá mức kéo dài.

Bảo vệ ngắn mạch: Sử dụng tác động từ tính để ngắt ngay lập tức các sự cố dòng điện cao.

Bằng cách lựa chọn sản phẩm tiên tiến này, bạn đảm bảo bảo vệ an toàn toàn diện cho các mạch điện của mình.

3. Tăng cường an toàn vận hành thiết bị

Sản phẩm này giảm thiểu rủi ro liên quan đến mất cân bằng điện áp ba pha, bảo vệ các thiết bị quan trọng—như động cơ và máy nén—và giảm hiệu quả chi phí liên quan đến hư hỏng thiết bị và thời gian ngừng hoạt động.

4. Thiết kế và lắp đặt theo mô-đun

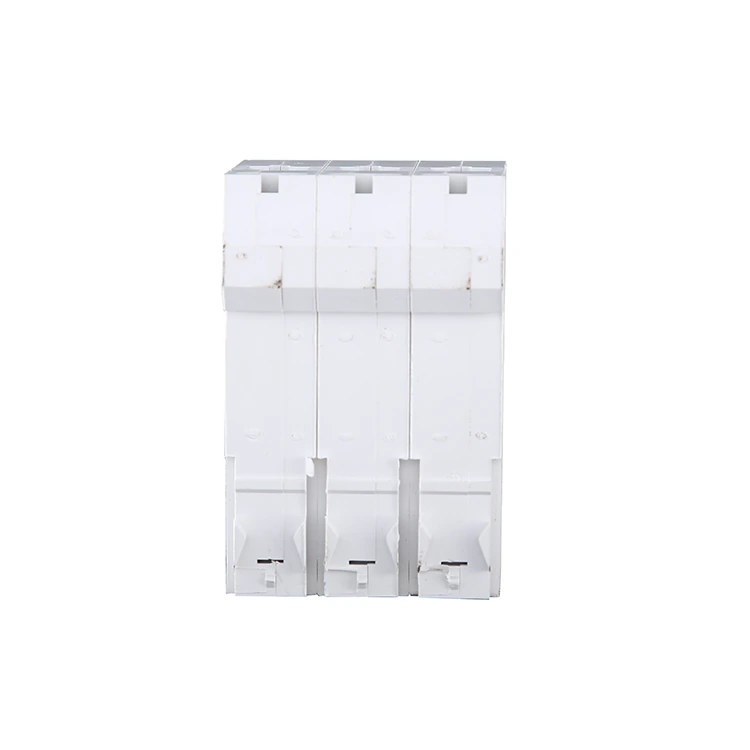

Các sản phẩm PUGAO có thiết kế lắp ray DIN, cho phép tích hợp liền mạch vào tủ phân phối điện hoặc bảng điều khiển. Điều này tạo điều kiện cho việc cài đặt và bảo trì hàng loạt hiệu quả trong các dự án kỹ thuật.

Các thông số và thông số kỹ thuật chính

Khi mua hoặc lựa chọn một sản phẩm, bạn có thể xác minh các thông số sau cho Cầu dao xoay chiều 3 cực dựa trên yêu cầu dự án cụ thể của bạn hoặc liên hệ với chúng tôi để phát triển giải pháp toàn diện phù hợp với nhu cầu của bạn.

Điện áp định mức (Ue): Thông thường 380V, 400V hoặc 415V AC (đối với hệ thống ba pha).

Dòng điện định mức (Trong): Xếp hạng phổ biến bao gồm 16A, 32A và 63A; các mô hình dòng điện cao có sẵn lên đến 100A hoặc 125A.

Công suất đột phá (Icn): Chẳng hạn như 6kA hoặc 10kA. Do mức năng lượng cao hơn liên quan đến nguồn điện ba pha, nên ưu tiên thông số kỹ thuật 10kA để tăng cường khả năng dự phòng an toàn.

Đường cong vấp ngã:

Loại C: Thích hợp cho các tòa nhà văn phòng, hệ thống chiếu sáng hoặc phân phối điện thương mại chung.

Loại D: Được thiết kế đặc biệt cho các ứng dụng khởi động động cơ, có khả năng chịu được dòng điện khởi động tức thời gấp 10 đến 14 lần dòng định mức.

Thận trọng khi sử dụng

1. Hệ thống điện rất phức tạp. Vì lý do an toàn, việc vận hành và lắp đặt cầu dao xoay chiều 3 cực phải được thực hiện bởi các kỹ thuật viên có trình độ. Ví dụ, trong quá trình vận hành, trước tiên hãy ngắt kết nối nguồn điện phía tải, sau đó ngắt kết nối phía thứ cấp và thứ ba.

2. Tuân thủ nghiêm ngặt các quy trình vận hành trong quá trình vận hành. Nếu phát sinh tình huống ảnh hưởng đến hoạt động bình thường của hệ thống điện phải thực hiện ngay các biện pháp khẩn cấp.

3. Sau khi lắp đặt thành công, cầu dao sẽ hoạt động bình thường. Trong quá trình vận hành, hãy theo dõi kịp thời số liệu hiện tại và thực hiện kiểm tra, bảo trì định kỳ.

Khi nào cần sử dụng cầu dao xoay chiều 3 cực?

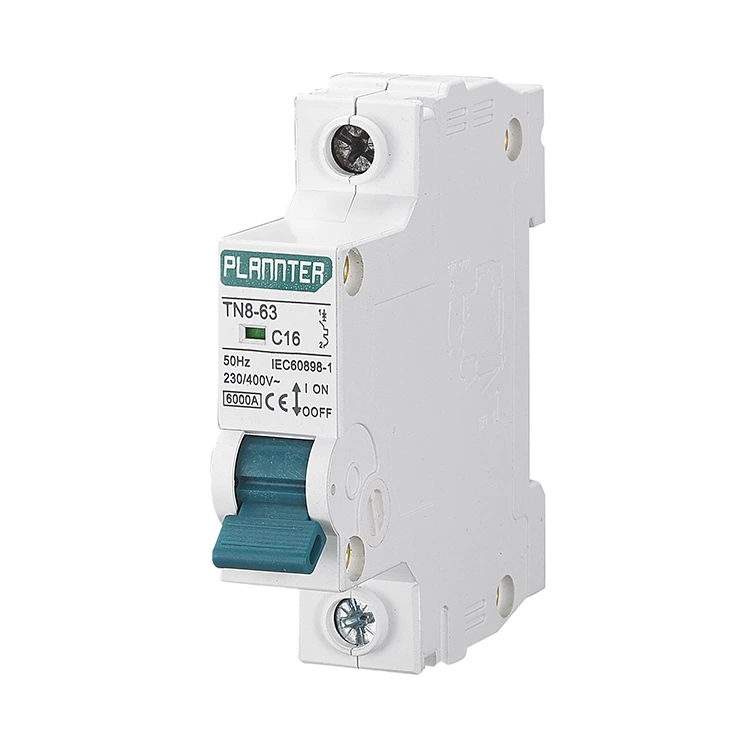

Là nhà sản xuất và cung cấp chuyên nghiệp, PUGAO còn cung cấp cầu dao 1 cực (1P) và 2 cực (2P); tuy nhiên, liên quan đến việc lựa chọn sản phẩm, phải sử dụng cầu dao 3 cực (3P) khi làm việc với thiết bị điện ba pha hoặc đường dây điện ba pha. Dưới đây là khuyến nghị của chúng tôi cho các tình huống cụ thể:

1. Thiết bị động cơ ba pha

Ví dụ như động cơ công nghiệp, máy bơm nước, máy nén khí, v.v.

Lý do:

Động cơ ba pha yêu cầu cấp nguồn đồng thời cho cả ba pha. Nếu chỉ một pha bị gián đoạn trong khi các pha khác vẫn hoạt động, động cơ sẽ hoạt động trong tình trạng "mất pha"; điều này chắc chắn dẫn đến cháy động cơ, dẫn đến tổn thất tài chính đáng kể.

2. Hệ thống cấp điện ba pha

Ví dụ bao gồm hệ thống phân phối điện của nhà máy, hệ thống dây điện ba pha thương mại, tủ phân phối ba pha, v.v.

Lý do:

Cơ sở lý luận ở đây phản ánh cơ sở của loại thiết bị được đề cập ở trên: đường dây ba pha phải được bật và tắt đồng bộ. Nếu xảy ra sự cố bất thường ở bất kỳ pha nào, toàn bộ mạch phải được ngắt kết nối để đảm bảo bảo vệ ba pha toàn diện, đồng bộ.

3. Thiết bị công nghiệp hoặc thương mại công suất cao

Ví dụ bao gồm hệ thống điều hòa không khí trung tâm, thiết bị sưởi ấm công nghiệp, máy móc sản xuất tự động, v.v.

Lý do:

Thiết bị như vậy thường tiêu thụ năng lượng cao và dựa vào nguồn điện ba pha; do đó, nó đòi hỏi dòng điện ba pha ổn định và cân bằng để hoạt động chính xác.

4. Các tình huống khác yêu cầu bảo vệ chống lại thiệt hại mất pha

Trong các dự án liên quan đến thiết bị như vậy, việc sử dụng cầu dao 1P hoặc 2P—chứ không phải thiết bị 3P—sẽ tạo ra rủi ro: nếu một pha bị gián đoạn trong khi các pha khác vẫn có điện, thiết bị sẽ tiếp tục hoạt động, mặc dù ở trạng thái bị tổn hại và bất thường.

Vui lòng liên hệ với PUGAO để biết các dịch vụ hỗ trợ kỹ thuật và thiết kế giải pháp cụ thể.

Câu hỏi thường gặp

Hỏi: PUGAO có cung cấp dịch vụ tùy chỉnh không?

A: Vâng, chúng tôi cung cấp dịch vụ tùy chỉnh. Là nhà sản xuất cầu dao xoay chiều 3 cực của Trung Quốc với 14 năm kinh nghiệm chuyên môn trong nhà máy, bạn có thể tùy chỉnh các thông số như dòng điện định mức, công suất cắt và phương pháp lắp đặt theo nhu cầu cụ thể.

Hỏi: Tôi cần xem những thông số kỹ thuật nào?

A: 1. Dòng điện định mức - phải phù hợp với dòng điện làm việc thực tế của tải;

2. Điện áp làm việc định mức - phải bằng cấp điện áp của hệ thống;

3. Khả năng cắt ngắn mạch - Phải lớn hơn dòng ngắn mạch dự kiến ​​tại thời điểm lắp đặt.
